MA Serie Messverstärker/Signalanpassung im 5B-Format

MA Serie Messverstärker/Signalanpassung, 5B-Format
weitere Bilder:
Preis
ab 105,00*
ab € 124,95 brutto
* zzgl. MwSt. zzgl. Versandkosten
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Messverstärker/Signalanpassung im 5B-Format.

Die Messverstärker der MA Serie passen Signale verschiedener Art und Größe an den 5 V-Eingang eines PC-Messsystems an. Mit 10 kHz oder 50 kHz Bandbreite sind sie ideal für dynamische Signale. Die Pinbelegung der Module entspricht dem weit verbreiteten 5B-Standard von Analog Devices und Burr Brown. Zusätzlich wurde ein 0EX Pin eingeführt, so dass Sensorik auch unipolar versorgt werden kann.
Das Modell MA-UNI ist der Alleskönner der Signalkonditionierung, der Leistung und Genauigkeit Ihrer Messanlage optimiert. Sie wollen Spannung, Strom, Widerstand oder Temperatur (Thermoelement) messen? Mit dem MA-UNI ganz einfach: Direkt anschließbar sind alle gängigen Aufnehmer sowie LVDTs (Trägerfrequenz) und DMS-Messbrücken (Dehnung). Zur optimalen Signalanpassung können zahlreiche Messbereiche ausgewählt werden.

  • 5B Technik. Industrieller Standard.
  • Je nach Modell 10 kHz oder 50 kHz Bandbreite.
  • Galvanische Trennung.
  • Eingangsgrößen je nach Modell Spannung, Strom, Widerstand, PT100, DMS-Messbrücken, LVDT.
  • 3 schaltbare Filtereckfrequenzen.
  • Abgleichbar mit Potentiometern.
  • Versorgungsspannung +5 VDC.

Modell-Übersicht

Modell Eingangsgröße Messbereiche Bandbreite Sensorspeisung Ausgangsspannung
MA-U U 4 schaltbare Spannungsmessbereiche bis max. ±10 VDC, Verstärkung 0,5, 1, 5, 10 1 kHz, 20 kHz, 50 kHz (umschaltbar) 4 mA, ±12 VDC oder 5 V ±5 VDC

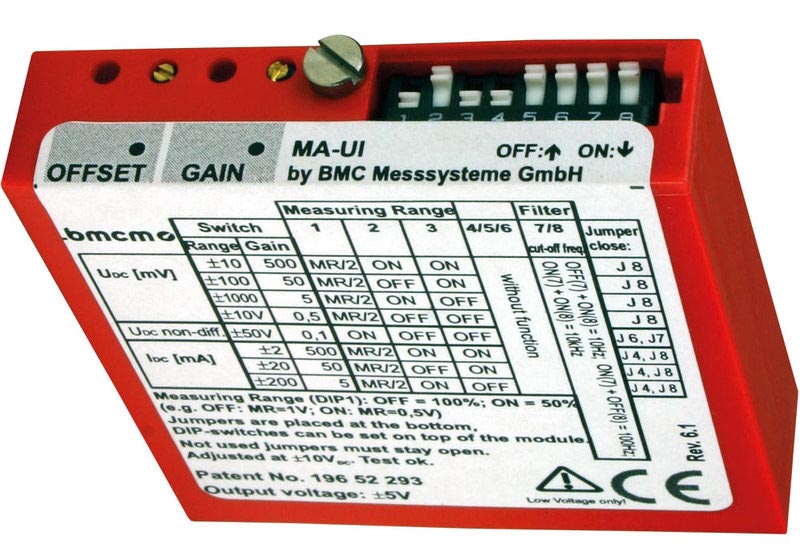

MA-UI U, I 9 Spannungsmessbereiche von ±5 mV bis ± 50 V, 6 Strommessbereiche von ±1 mA bis ± 200 mA, Verstärkung 0,5, 5, 50, 500 10 Hz, 100 Hz, 10 kHz (umschaltbar) 4 mA, ±12 VDC oder 5 V ±5 VDC

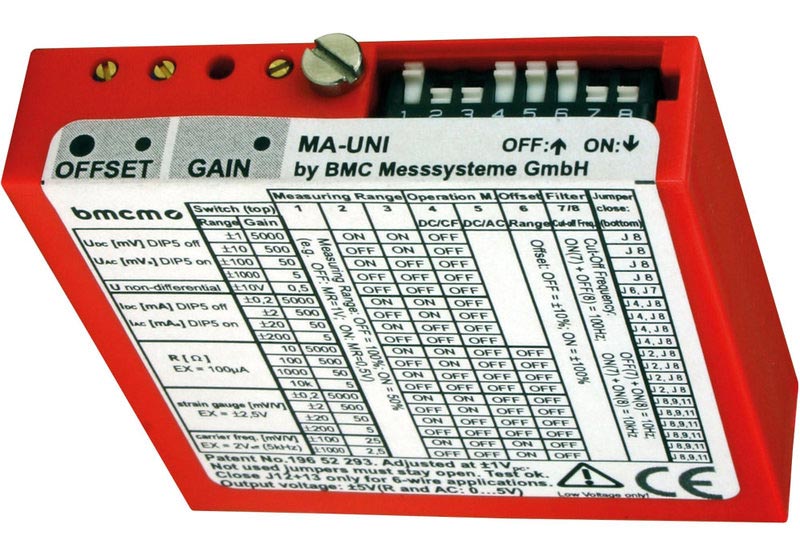

MA-UNI U, I, R, PT100, DMS-Messbrücken, LVDTs (ind. Wegsensoren) Viele schaltbare Messbereiche, Spannungsmessbereich bis max. ±10 V), Verstärkung 5, 50, 500, 5000 10 Hz, 100 Hz, 10 kHz (umschaltbar) 4 mA, 100 µADC, ±2,5 VDC oder 2 Veff bei 5 kHz AC ±5 VDC
