B+K Precision MDL4U Serie modulares DC-Last-System

Vorteile der B+K Precision MDL4U Serie programmierbarer DC-Last-Mainframe und elektronische Last-Module

• Modulare Last für einfache Systemkonfigurierbarkeit.
• Unterstützt bis zu 16 Kanäle mit Zweikanalmodulen und Mainframe-Erweiterung.
• Leistung gesamt bis 2400 W oder 4800 W mit Erweiterung.

B+K Precision MDL4U Serie modulares DC-Last-System

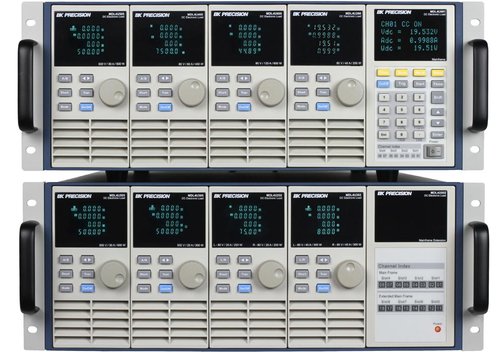

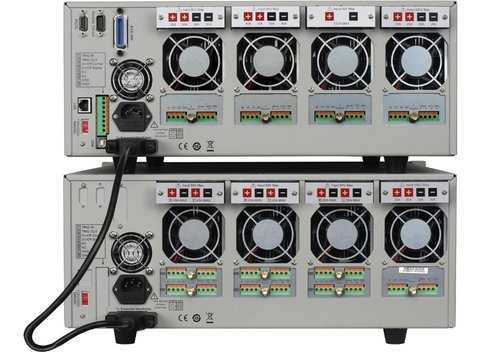

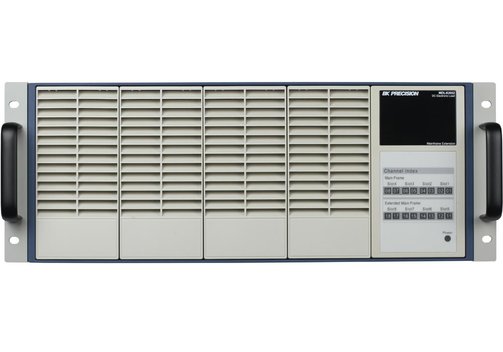

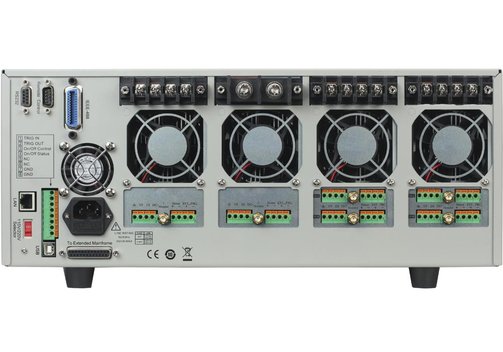

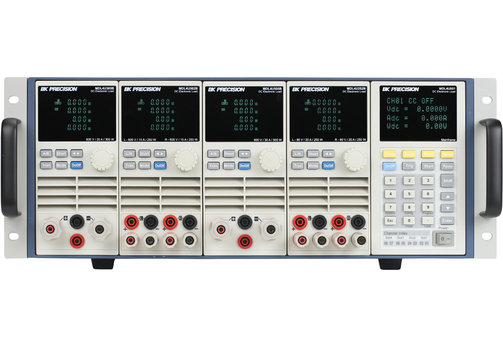

Modelle B+K Precision MDL4U001 und MDL4U002 (Mainframe und Extension)

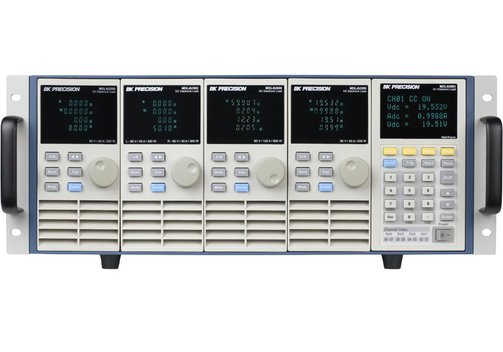

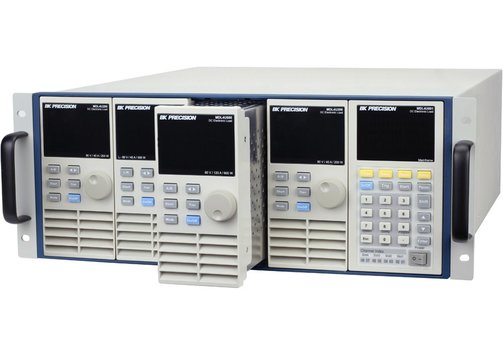

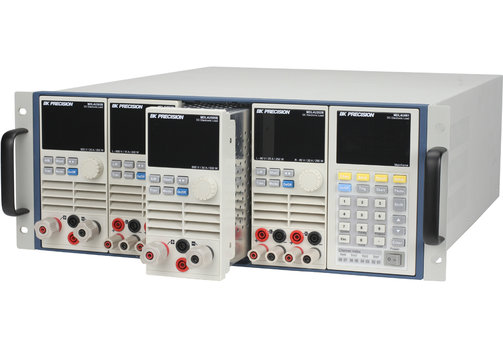

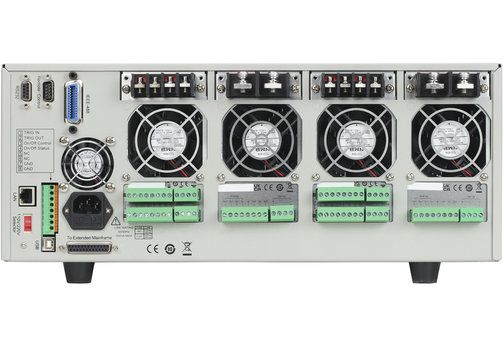

Die Basiseinheit des modularen Lastsystems B+K Precision MDL4 ist ein Mainframe MDL4U001 mit 4 Steckplätzen für die Lastmodule. Der Mainframe kann einfach mit einer beliebigen Auswahl von Modulen bis insgesamt 2400 W (bis 4800 W mit der Mainframe-Erweiterung MDL4U002) konfiguriert werden. Der Mainframe verfügt standardmäßig über eine LAN/Ethernet-, USBTMC-kompatible USB-, RS232- und GPIB-Schnittstellen, die das SCPI-Befehlsprotokoll unterstützen.

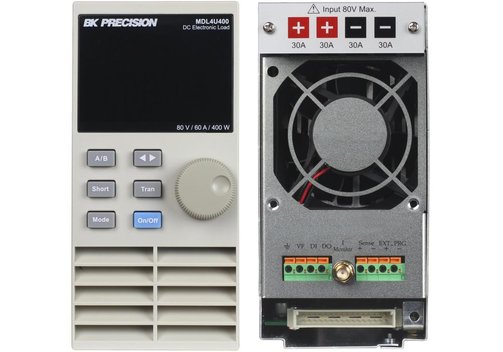

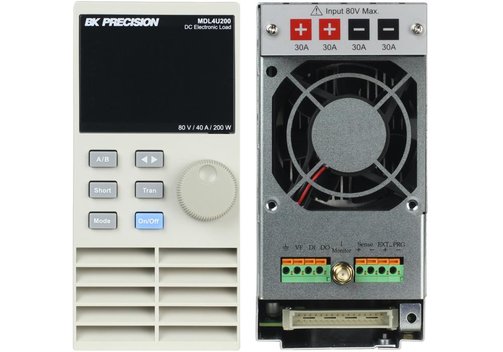

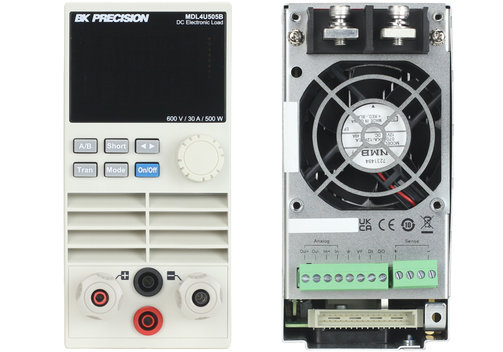

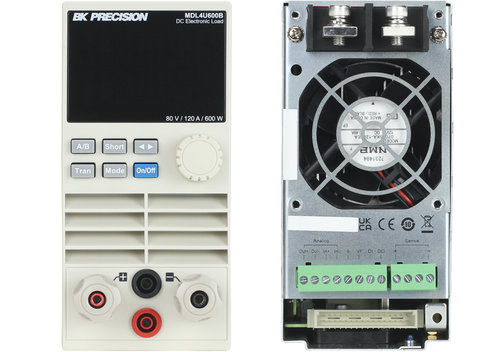

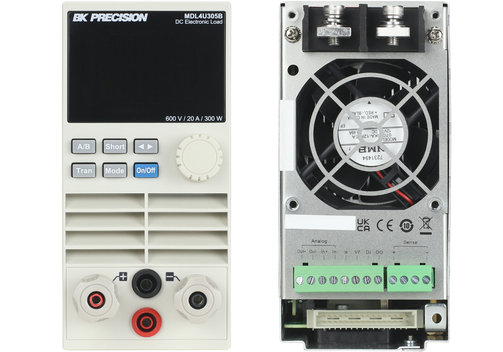

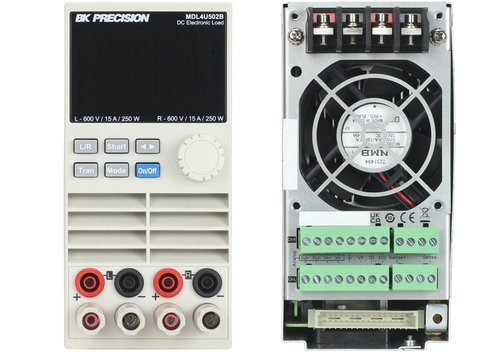

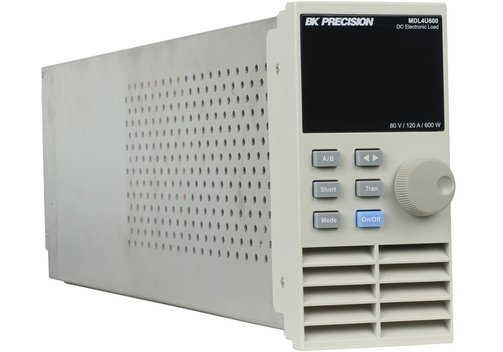

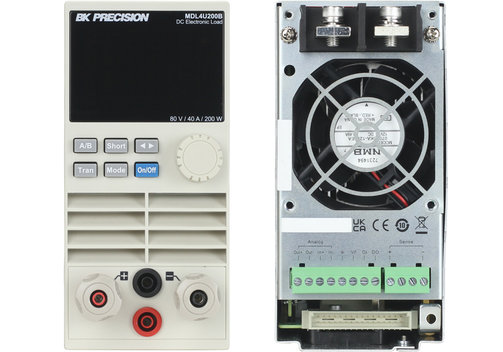

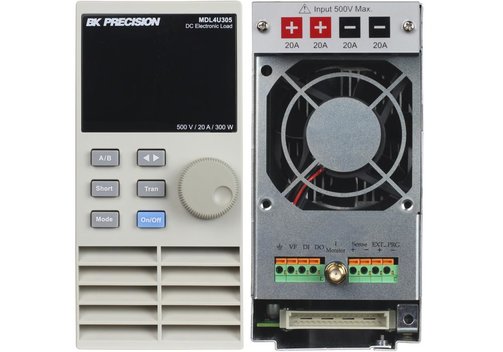

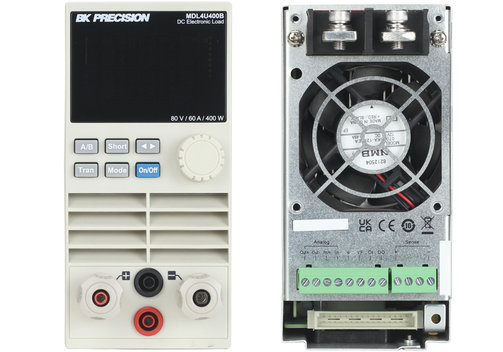

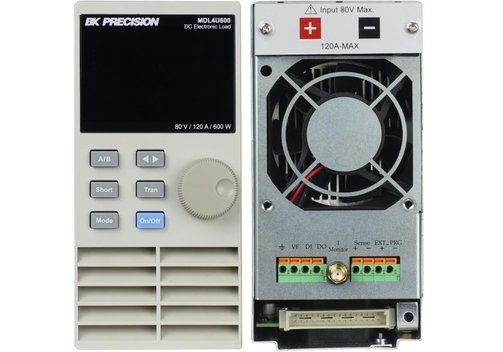

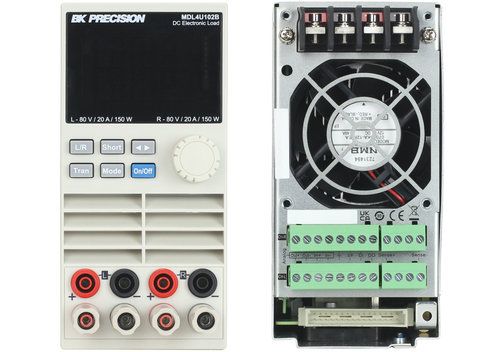

Modelle B+K Precision MDL4U200, MDL4U252, MDL4U302, MDL4U305, MDL4U400, MDL4U505, MDL4U600 Lastmodule

Es stehen sieben verschiedene ein- und zweikanalige DC-Lastmodule mit einer Leistung von 200 W bis 600 W zur Auswahl. Diese Module sind mit vielseitigen Betriebsmodi ausgestattet: Konstantstrom (CC), Konstantspannung (CV), Konstantwiderstand (CR), Konstantleistung (CW) und Konstantimpedanz (CZ)-Modus, der DSP-Technologie nutzt, um nichtlineare Lasten und realistisches Lastverhalten zu simulieren. Bei Verwendung von Zweikanalmodulen und der Mainframe-Erweiterung stehen bis zu 16 Kanäle zur Verfügung. Das System unterstützt eine einstellbare Anstiegsrate (im CC-Modus), den transienten Betrieb (bis zu 25 kHz) und ein hochauflösendes 16-bit-Messsystem.

Das Design mit hoher Leistungsdichte spart Platz auf dem Prüfstand oder im Rack und bietet dem Benutzer niedrigere Gesamtkosten im Vergleich zu eigenständigen Prüfstandslösungen. Darüber hinaus sind im Lieferumfang des Mainframes MDL4U001 und der Mainframe-Erweiterung MDL4U002 Rack-Montagehalterungen mit Griffen enthalten, die eine einfache Montage in einem 4-HE-Rack in einer Vielzahl von Anwendungen ermöglicht, in Branchen wie Luft- und Raumfahrt, Militär, Automobilbau, Solarindustrie und Elektronikfertigung. Die Geräte sind auch ideal geeignet für die Prüfung und Charakterisierung von Gleichstromquellen wie AC/DC-Stromversorgungen mit mehreren Ausgängen, Batterien, Brennstoffzellen und Photovoltaik-Anlagen.

• Modulares Ladesystem mit 4 Slot-Mainframe, 4 Slot-Erweiterung und 7 Modelltypen austauschbarer Lastmodule.
• Leistungsbereich bis 2400 W oder 4800 W mit Erweiterung.
• Spannungsbereich der Lastmodule bis zu 500 V.
• Strombereich der Lastmodule bis zu 120 A.
• CC/CV/CR/CW/CZ-Betriebsarten (Konstantstrom, -spannung, -widerstand, -leistung oder -impedanz).
• Betrieb identischer Module im Parallelbetrieb für Hochstromanwendungen.
• Synchrone Last ein/aus Funktion.
• Einschwingbetrieb bis zu 25 kHz.
• Listenmodus (Sequenzmodus) - minimale Schrittweite von 20 µs mit 84 benutzerprogrammierbaren Schritten.
• Einstellbare Anstiegsrate im CC-Modus.
• 16-bit-Spannungs- und Strommesssystem mit hoher Auflösung von 0,1 mV und 0,01 mA.
• Automatische Testfunktion.
• 101 Speicherplätze zum Speichern/Abrufen von Einstellparametern.
• Fernabfrage (Remote-Sense).
• OVP/OCP/OPP/OTP (Überspannungs-/Überstrom-/Überleistungs-/Übertemperaturschutz) und Verpolungsschutz.
• Analoge Stromsteuerung und -überwachung.
• Standardmäßige LAN/Ethernet-, USB-, GPIB- und RS232-Schnittstellen mit USBTMC/SCPI-Protokollunterstützung.
• Rack-Montagehalterungen mit Griffen im Lieferumfang enthalten.

Modell-Übersicht

* Zweikanal-Module.

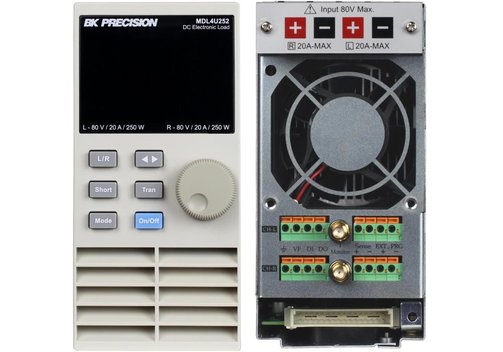

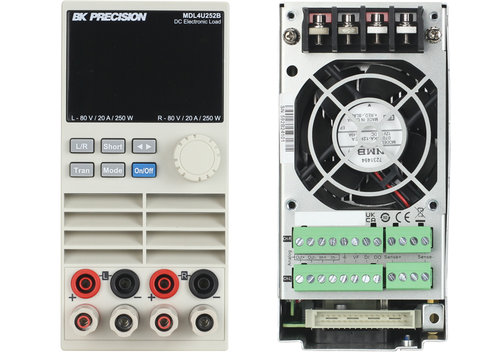

MDL4U252-Benutzer können jedem Kanal 250 W bis zu einer Gesamtleistung von 300 W zuweisen (z. B. 50 W/250 W, 250 W/50 W, 150 W/150 W).

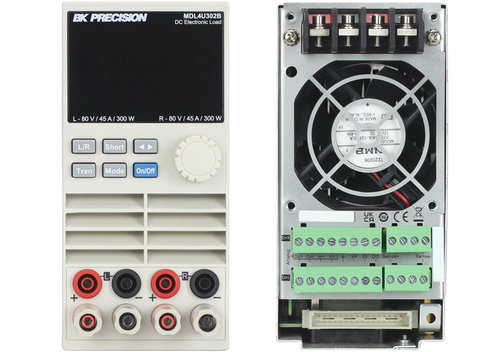

MDL4U302-Benutzer können jedem Kanal 300 W bis zu einer Gesamtleistung von 600 W zuweisen (z. B. 300 W/300 W).

Die Serie MDL4U ersetzt die bisherige Serie MDL. Die Module der MDL-Serie ("nicht 4U") sind nicht mit den neueren Mainframe-Modellen der MDL4U-Serie (MDL4U001) oder den Mainframe-Erweiterungsmodellen (MDL4U002) kompatibel.
