Keysight InfiniiVision MSOX3000G-Serie 2-/4-Kanal Mixed-Signal-Oszilloskope bis 1GHz
Reduzierter Sonderpreis (im Vergleich zu Listenpreis) für MSOX3024G gültig solange Vorrat reicht!
Vorteile der Keysight MSOX3000G Serie - erweiterte Mixed-Signal-Oszilloskope
- 8 neue Funktionen serienmäßig im Vergleich zu InfiniiVision MSOX3000T-Serie.
- I2C, SPI, UART, I2S und USB PD Trigger und Decode serienmäßig.
- Industrie-Qualität, auch gut für die Ausbildung geeignet.

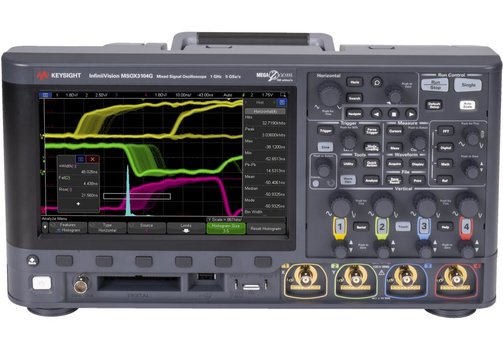

Keysight InfiniiVision MSOX3000G-Serie 2-/4-Kanal Mixed-Signal-Oszilloskope bis 1 GHz
MSOX 3012G, 3014G, 3022G, 3024G, 3032G, 3034G, 3052G, 3054G, 3102G, 3104G
Die neue Mixed-Signal-Oszilloskop-Serie InfiniiVision MSOX3000G sind die ideale Lösung, um schwer erfassbare Störungen und Anomalien besser zu erkennen und darzustellen. Die Geräte sind im Vergleich zur 3000T-Serie mit 8 zusätzlichen Standardfunktionen ausgestattet, darunter neue Wellenform- und Mess-Histogramme, die von der InfiniiVision 6000X-Serie bekannt sind. Die Grundfunktionen des Oszilloskops: 2 oder 4 analoge Kanäle plus 16 digitale/Logik-Kanäle (Mixed-Signal), Bandbreiten bis zu 1 GHz, Abtastraten bis zu 5 GS/s, eine Wellenform-Erfassungsrate von 1.000.000 Wfms/a und ein segmentierter serienmäßiger Speicher von 4 Mpts.
- Bandbreite: 100, 200, 350, 500 MHz oder 1 GHz (upgradebar auf max. 1 GHz).
- 2 oder 4 Analog-Kanäle und 16 Digital-/Logik-Kanäle für Mixed-Signal-Betrieb.
- Sample-Rate: Bis 5 GS/s (Halbkanal), 2,5 GS/s (alle Kanäle).
- Speicher: 4 Mpts (segmentiert).
- Anzeige: 8,5"/21,6 cm kapazitiver Touchscreen mit Gestensteuern.
- Aktualisierungsrate: 1.000.000 Wfms/s.
- Signal-Mathematik inkl. FFT (Fenster: Hanning, Flat Top, Rectangular, Blackman-Harris), automatische Messungen, umfangreiche Trigger-Funktionen.
- Integrierter 5-Digit Frequenzzähler (max. Frequenz = max. Oszilloskop-Frequenz).
- 8 zusätzliche Standard-Funktionen im Vergleich zur MSOX3000T-Serie:
- Signal- und Mess-Histogramme.
- Eingebauter Signalgenerator serienmäßig.
- I2C, SPI, UART, I2S und USB PD Trigger und Decode serienmäßig.
- Masken-Grenzwerttest serienmäßig.
- Messungs-Grenzwerttest serienmäßig.
- Frequenzgang (Bode-Diagramm) serienmäßig.
- Erweiterte HDTV Video-Analysis serienmäßig.
- LAN/VGA Anschluss-Modul serienmäßig integriert.
- PathWave BenchVue Software im Lieferumfang.
Model-Übersicht
| Modell | MSOX3012G | MSOX3014G | MSOX3022G | MSOX3024G | MSOX3032G | MSOX3034G | MSOX3052G | MSOX3054G | MSOX3102G | MSOX3104G |
| Touchscreen | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| Analog-Kanäle | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Bandbreite | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz | |||||
| Samplerate | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | |||||
| Signal-Aktualisierungsrate | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | |||||
| Speichertiefe | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | |||||
| MegaZoom | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| Zonen Touch-Trigger | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| Logikanalyss (Mixed-Signal) | 16 Digital-Kanäle | 16 Digital-Kanäle | 16 Digital-Kanäle | 16 Digital-Kanäle | 16 Digital-Kanäle | |||||
| Trigger und Decode | I2C, SPI, UART, I2S und USB PD Trigger und Decode inkl. | |||||||||
| Zusätzliche Funktionen | Signal- und Mess-Histogramme, Masken-Grenzwert-Test, Frequenzgang (Bode-Diagramm), erweiterte HDTV Video-Analyse | |||||||||
| Signalgenerator | Inkl; Standard-Signale Sinus (20 MHz), Rechteck/Puls (10 MHz), Rampe/Dreieck (200 kHz), DC, Rauschen (20 MHz), Sinc (1 MHz), exponentieller Anstieg/Abfall (5 MHz), Herzschlag (200 kHz), Gauss Puls (5 MHz); Arbiträr-Signale: 1...8 kPunkte, 10 bit Auflösung, Samplerate 100 MS/s, Filter-Bandbreite 20 MHz; Modulationen: AM, FM, FSK | |||||||||
| Voltmeter | Optional: ACeff, DC, DCeff, Frequenz; Auflösung ACV/DCV: 3 Digits, Frequenz: 5,5 Digits; Messrate: 100 mal pro s | |||||||||
| Zähler | Beliebiger Analog- oder Digital-Kanal; Auflösung: 5 Digits; max. Frequenz: Oszilloskope-Bandbreite | |||||||||
| Anzeige | 8,5"/21,6 cm) kapazitiver Touchscreen mit Gestensteuerung | 8,5"/21,6 cm) kapazitiver Touchscreen mit Gestensteuerung | 8,5"/21,6 cm) kapazitiver Touchscreen mit Gestensteuerung | 8,5"/21,6 cm) kapazitiver Touchscreen mit Gestensteuerung | 8,5"/21,6 cm) kapazitiver Touchscreen mit Gestensteuerung | |||||
| Schnittstellen | USB Host & Device, Ethernet/LAN, optional GPIB | USB Host & Device, Ethernet/LAN, optional GPIB | USB Host & Device, Ethernet/LAN, optional GPIB | USB Host & Device, Ethernet/LAN, optional GPIB | USB Host & Device, Ethernet/LAN, optional GPIB | |||||
Lieferumfang: MSOX3012, MSOX3014, MSOX3022, MSOX3024, MSOX3032, MSOX3034, MSOX3052, MSOX3054, MSOX3102, MSOX3104, Netzkabel, 1 passender passiver 10:1 Tastkopf pro Kanal, MSO-Kabel für 16 Digital-Kanäle, Standard-SEC-Modus (Secure Environment), Dokumentations-CD, Kalibrier-Zertifikat.
Übrigens: Das vom Hersteller empfohlene Kalibrier-Intervall für diese Geräte beträgt 2 Jahre. Möchten Sie neu kalibrieren lassen? Rufen Sie uns an oder senden Sie eine E-Mail - wir informieren Sie gerne!
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
