Keysight N8900A Serie 3HE DC-Stromversorgungen mit automatischer Umschaltung
ab €
14.426,37
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Dateien/Downloads
Vorteile der programmierbaren DC-Netzgeräte der Serie N89xxA mit einem Ausgang
- 28 Modelle bis 5, 10 oder 15 kW für ATE-Anwendungen.
- Parallelschaltung für Gesamtleistung über 100 kW.
- Automatische Umschaltung, integrierte Spannungs- und Strommessung, OVP, OCP, OTP.

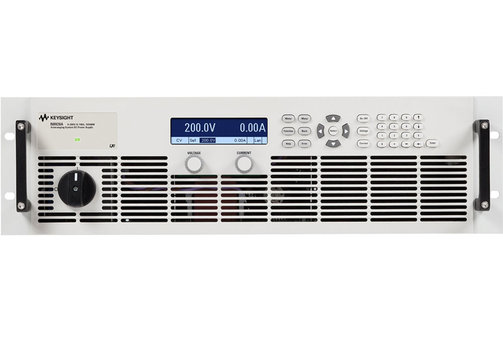

Keysight N8900A Serie 3HE DC-Stromversorgungen mit automatischer Umschaltung
Die Keysight N8900-Serie sind programmierbare, Autoranging-Gleichstromversorgungen mit einem Ausgang und einer Gesamtleistung von 5 kW, 10 kW oder 15 kW. Sie sind eine ideale Lösung für ATE-Anwendungen, die genau das richtige Maß an Leistung zum richtigen Preis erfordern. Die Autoranging-Ausgangscharakteristik der Serie N8900A ermöglicht eine beispiellose Flexibilität, da sie bei voller Leistung eine breite Palette von Spannungs- und Stromkombinationen bietet. Die Stromversorgungen der Serie N8900A können parallel verwendet werden, um eine Gesamtleistung von über 100 kW zu erreichen.
- DC-Netzteile mit einem Ausgang im 3HE-Design.
- Ausgang mit automatischer Umschaltung (Autoranging) - übernimmt die Aufgabe mehrerer Netzteile.
- 5 kW, 10 kW oder 15 kW maximale Ausgangsleistung.
- 80 bis 1500 V und 10 bis 510 A.
- 14 verschiedene Spannungs-, Strom- und Leistungskombinationen in 208 VAC oder 400 VAC verfügbar (insgesamt 28 Modelle).

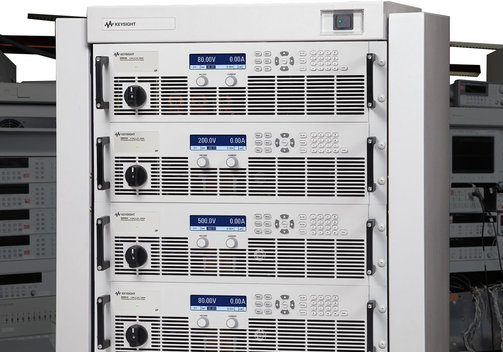

- Einfache Parallelschaltung von Geräten bildet "eine" Stromversorgung mit über 100 kW Leistung. Eingebaute Parallelschaltungsfunktion ermöglicht die Programmierung wie bei einem einzigen großen Netzgerät; es ist nicht erforderlich, jedes Netzgerät einzeln zu programmieren.
- Eingebaute Spannungs- und Strommessung.
- Schutz vor Überspannung (OVP/Over Voltage Protection), Überstrom (OCP/Over Current Protection) und Übertemperatur (OTP/Over Temperature Protection).
- LAN/Ethernet (LXI Core), USB, GPIB und analoge Schnittstellen serienmäßig.
Modell-Übersicht - alle Modelle
| Modell | Spannung | Strom | Leistung | Ausgangsspannung Ripple and Noise1) | Lasteffekt2) | Genauigkeit3) | Eingang |
| N8920A | 80 V | 170 A | 5 kW | 200 mV | 16 mV | 40 mV | 255 mA | ≤80 mV/≤340 mA ≤80 mV/≤340 mA | 208 VAC |

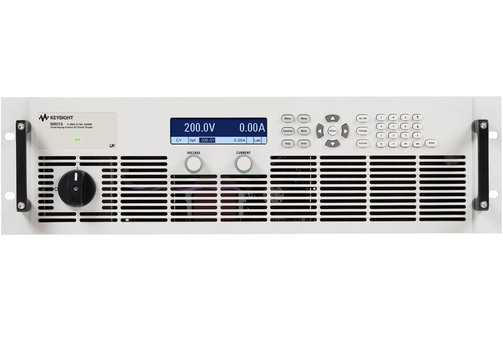

| N8921A | 200 V | 70 A | 5 kW | 375 mV/300 mV | 40 mV | 100 mV | 105 mA | ≤200 mV/≤140 mA ≤200 mV/≤140 mA | 208 VAC |

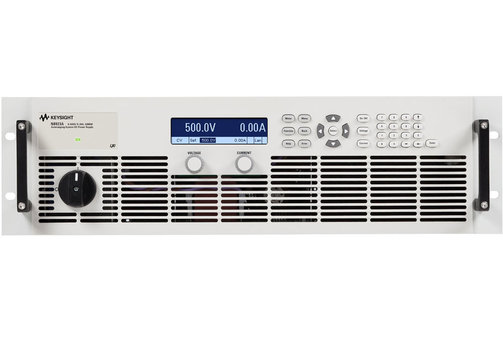

| N8923A | 500 V | 30 A | 5 kW | 350 mV | 70 mV | 250 mV | 45 mA | ≤500 mV/≤60 mA ≤500 mV/≤60 mA | 208 VAC |
| N8924A | 750 V | 20 A | 5 kW | 800 mV | 200 mV | 375 mV | 30 mA | ≤750 mA/≤40 mA ≤750 mV/≤40 mA | 208 VAC |
| N8925A | 80 V | 340 A | 10 kW | 320 mV | 25 mV | 40 mV | 510 mA | ≤80 mV≤/680 mA ≤80 mV/≤680 mA | 208 VAC |
| N8926A | 200 V | 140 A | 10 kW | 375 mV/300 mV | 40 mV | 100 mV | 210 mA | ≤200 mV/≤280 mA ≤200 mV/≤280 mA | 208 VAC |

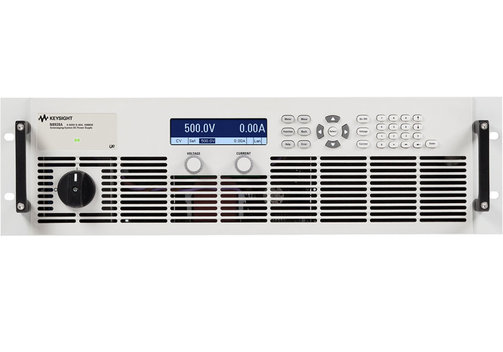

| N8928A | 500 V | 60 A | 10 kW | 350 mV | 70 mV | 250 mA | 90 mA | ≤500 mV/≤120 mA ≤500 mV/≤120 mA | 208 VAC |

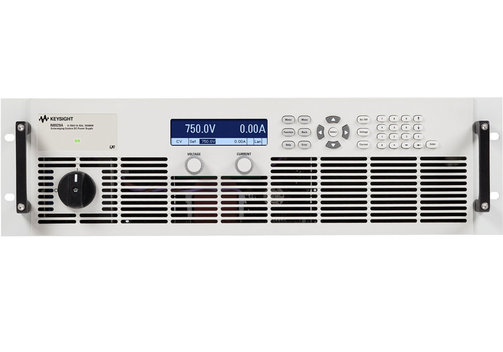

| N8929A | 750 V | 40 A | 10 kW | 800 mV | 200 mV | 375 mV | 60 mA | ≤750 mV/≤80 mA ≤750 mV/≤80 mA | 208 VAC |
| N8930A | 1000 V | 30 A | 10 kW | 1600 mV | 350 mV | 500 mV | 53 mA/45 mA | ≤1,0 V/≤60 mA ≤1,0 V/≤60 mA | 208 VAC |

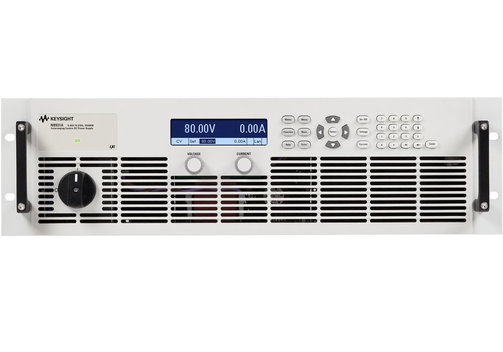

| N8931A | 80 V | 510 A | 15 kW | 320 mV | 25 mV | 40 mA | 765 mA | ≤80 mV/≤1,1 A ≤80 mV/≤1,1 A | 208 VAC |
| N8932A | 200 V | 210 A | 15 kW | 375 mV/300 mV | 40 mV | 100 mV | 315 mA | ≤200 mV/≤420 mA ≤200 mV/≤420 mA | 208 VAC |
| N8934A | 500 V | 90 A | 15 kW | 350 mV | 70 mV | 250 mV | 135 mA | ≤500 mA/≤180 mA ≤500 mV/≤180 mA | 208 VAC |
| N8935A | 750 V | 60 A | 15 kW | 800 mV | 200 mV | 375 mV | 90 mA | ≤750 mV/≤120 mA ≤750 mV/≤60 mA | 208 VAC |

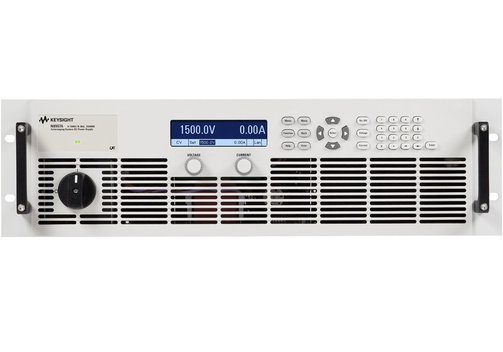

| N8937A | 1500 V | 30 A | 15 kW | 2400 mV | 400 mV | 750 mV | 53 mA/45 mA | ≤1,5 V/≤60 mA ≤1,5 V/≤60 mA | 208 VAC |
| N8940A | 80 V | 170 A | 5 kW | 200 mV | 16 mV | 40 mV | 255 mA | ≤80 mV/≤340 mA ≤80 mV/≤340 mA | 400 VAC |

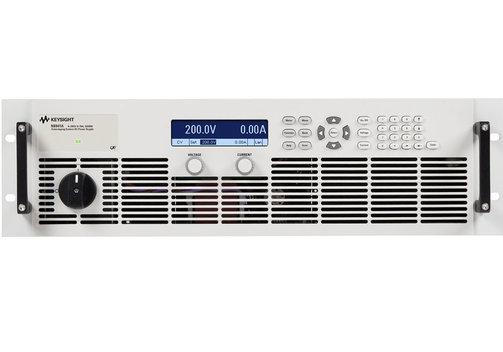

| N8941A | 200 V | 70 A | 5 kW | 375 mV/300 mV | 40 mV | 100 mV | 105 mA | ≤200 mV/≤140 mA ≤200 mV/≤140 mA | 400 VAC |
| N8943A | 500 V | 30 A | 5 kW | 350 mV | 70 mV | 250 mV | 45 mA | ≤500 mV/≤60 mA ≤500 mV/≤60 mA | 400 VAC |
| N8944A | 750 V | 20 A | 5 kW | 800 mV | 200 mV | 375 mV | 30 mA | ≤750 mA/≤40 mA ≤750 mV/≤40 mA | 400 VAC |
| N8945A | 80 V | 340 A | 10 kW | 320 mV | 25 mV | 40 mV | 510 mA | ≤80 mV≤/680 mA ≤80 mV/≤680 mA | 400 VAC |
| N8946A | 200 V | 140 A | 10 kW | 375 mV/300 mV | 40 mV | 100 mV | 210 mA | ≤200 mV/≤280 mA ≤200 mV/≤280 mA | 400 VAC |
| N8948A | 500 V | 60 A | 10 kW | 350 mV | 70 mV | 250 mA | 90 mA | ≤500 mV/≤120 mA ≤500 mV/≤120 mA | 400 VAC |
| N8949A | 750 V | 40 A | 10 kW | 800 mV | 200 mV | 375 mV | 60 mA | ≤750 mV/≤80 mA ≤750 mV/≤80 mA | 400 VAC |
| N8950A | 1000 V | 30 A | 10 kW | 1600 mV | 350 m | 500 mV | 53 mA/45 mA | ≤1,0 V/≤60 mA ≤1,0 V/≤60 mA | 400 VAC |
| N8951A | 80 V | 510 A | 15 kW | 320 mV | 25 mV | 40 mA | 765 mA | ≤80 mV/≤1,1 A ≤80 mV/≤1,1 A | 400 VAC |
| N8952A | 200 V | 210 A | 15 kW | 375 mV/300 mV | 40 mV | 100 mV | 315 mA | ≤200 mV/≤420 mA ≤200 mV/≤420 mA | 400 VAC |
| N8954A | 500 V | 90 A | 15 kW | 350 mV | 70 mV | 250 mV | 135 mA | ≤500 mA/≤180 mA ≤500 mV/≤180 mA | 400 VAC |
| N8955A | 750 V | 60 A | 15 kW | 800 mV | 200 mV | 375 mV | 90 mA | ≤750 mV/≤120 mA ≤750 mV/≤60 mA | 400 VAC |
| N8957A | 1500 V | 30 A | 15 kW | 2400 mV | 400 mV | 750 mV | 53 mA/45 mA | ≤1,5 V/≤60 mA ≤1,5 V/≤60 mA | 400 VAC |
| Allgemeine Daten | |||||||
| Schnittstellen | LAN/Ethernet (10/100) LXI (Core 2011), USB 2.0, GPIB/IEEE488 | ||||||
| Abmessungen (mm) | 483 x 133 (135 mit Füßen) x min. 610; min. 16,9 kg, max. 35,2 kg | ||||||
1) Restwelligkeit CV Spitze-Spitze (20 Hz bis 20 MHz) und CV effektiv (20 Hz bis 300 kHz).
2) Wechsel von 0 zu 100% Volllast.
3) Erstes Wertepaar: Programmier-Genauigkeit, zweites Wertepaar: Mess-Genauigkeit; alle für 23°C ±5°C.
Unter-Serien Übersicht
208 VAC Eingang Modelle N8920A, N8921A, N8923A, N8924A to 5 kW
| Modell | Spannung | Strom | Leistung |
| N8920A | 80 V | 170 A | 5 kW |
| N8921A | 200 V | 70 A | 5 kW |
| N8923A | 500 V | 30 A | 5 kW |
| N8924A | 750 V | 20 A | 5 kW |
208 VAC Eingang Modelle N8925A, N8926A, N8928A, N8929A, N8930A to 10 kW
| Modell | Spannung | Strom | Leistung |
| N8925A | 80 V | 340 A | 10 kW |
| N8926A | 200 V | 140 A | 10 kW |
| N8928A | 500 V | 60 A | 10 kW |
| N8929A | 750 V | 40 A | 10 kW |
| N8930A | 1000 V | 30 A | 10 kW |
208 VAC Eingang Modelle N8931A, N8932A, N8934A, N8935A, N8937A to 15 kW
| Modell | Spannung | Strom | Leistung |
| N8931A | 80 V | 510 A | 15 kW |
| N8932A | 200 V | 210 A | 15 kW |
| N8934A | 500 V | 90 A | 15 kW |
| N8935A | 750 V | 60 A | 15 kW |
| N8937A | 1500 V | 30 A | 15 kW |
400 VAC Eingang Modelle N8940A, N8941A, N8943A, N8944A to 5 kW
| Modell | Spannung | Strom | Leistung |
| N8940A | 80 V | 170 A | 5 kW |
| N8941A | 200 V | 70 A | 5 kW |
| N8943A | 500 V | 30 A | 5 kW |
| N8944A | 750 V | 20 A | 5 kW |
400 VAC Eingang Modelle N8945A, N8946A, N8948A, N8949A, N8950A to 10 kW
| Modell | Spannung | Strom | Leistung |
| N8945A | 80 V | 340 A | 10 kW |
| N8946A | 200 V | 140 A | 10 kW |
| N8948A | 500 V | 60 A | 10 kW |
| N8949A | 750 V | 40 A | 10 kW |
| N8950A | 1000 V | 30 A | 10 kW |
400 VAC Eingang Modelle N8951A, N8952A, N8954A, N8955A, N8957A to 15 kW
| Modell | Spannung | Strom | Leistung |
| N8951A | 80 V | 510 A | 15 kW |
| N8952A | 200 V | 210 A | 15 kW |
| N8954A | 500 V | 90 A | 15 kW |
| N8955A | 750 V | 60 A | 15 kW |
| N8957A | 1500 V | 30 A | 15 kW |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
