PeakTech P1295 - 4-Kanal Touchscreen Oszilloskop, 100 MHz

PeakTech P1295 - 4-Kanal Touchscreen Oszilloskop, 100 MHz
weitere Bilder:
Preis
775,00*
€ 922,25 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Lieferzeit ca. 3-5 Arbeitstage
Beschreibung

Vorteile

  • 4-Kanal 100 MHz Oszilloskop mit Touch-Bedienung.
  • 500 MSa/s im 4-Kanal Betrieb, 1 GSa/s im 2-Kanal Betrieb.
  • USB und Ethernet Schnittstelle.

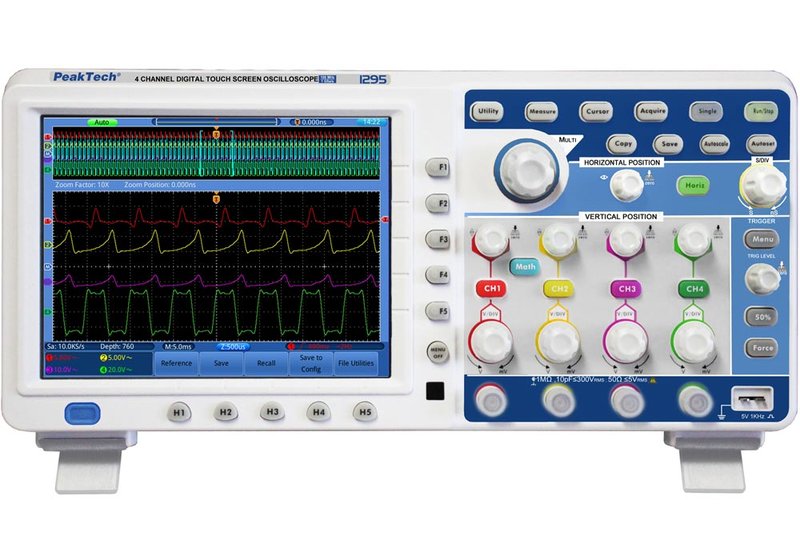

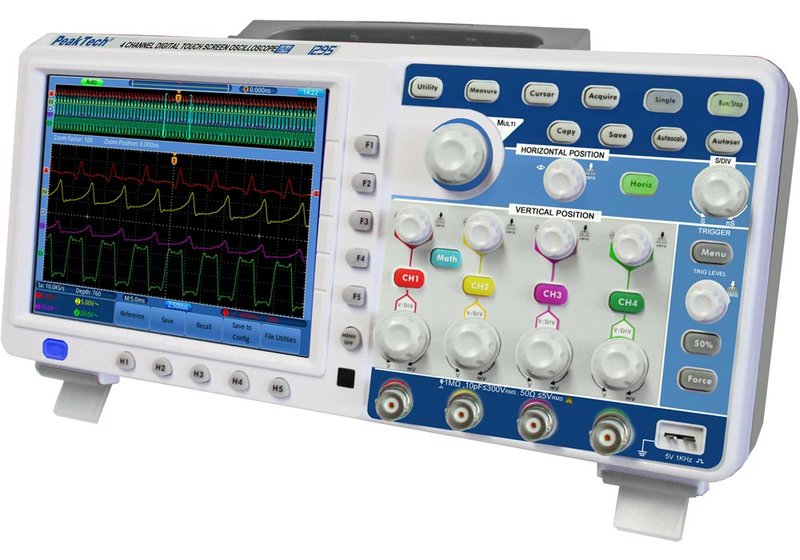

PeakTech P1295 4-Kanal Touchscreen Oszilloskop, 100 MHz

Dieses innovative 4-Kanal Digital-Speicher-Oszilloskop verfügt über modernste Technik und Leistungsdaten. Eine Steuerung der vielen Funktionen kann sowohl mit den bewährten Funktionstasten erfolgen und zusätzlich über die komfortable "Touchscreen" Technik. So lassen sich z.B. die auf dem Bildschirm angezeigten Menüs, die Kanalanwahl oder die Dateiverwaltung mit eingeblendetem Tastaturfeld per Fingertipp bedienen. Das hochauflösende TFT-Farbdisplay stellt alle 4 Messkanäle gleichzeitig dar und ist zudem Multi-Window tauglich, um die Zeitverlaufskurve aller Wellenformen mit Zoomfunktion anzuzeigen.

Neben den umfangreichen Messfunktionen verfügt dieses Gerät über eine LAN-Schnittstelle zur Einbindung in Netzwerke und eine USB-Schnittstelle zur Datenübertragung auf den PC. Zudem können Messdaten auch direkt auf einen USB-Datenträger gespeichert werden, welcher sich bequem im neuen Dateimanager ansteuern lässt. Über den VGA-Anschluss lassen sich externe Monitore anschließen um die Anzeige vergrößert anzuschauen oder einem Publikum vorzuführen. Durch die benutzerfreundliche Bedienung, die Vielzahl an Funktionen und die technischen Highlights ergeben sich unzählige Einsatzmöglichkeiten im Ausbildungs-, Service-, Wissenschafts- und Industriebereich.

  • 4 Messkanäle mit gleichzeitiger Darstellung in der Anzeige.
  • Innovative Touch Screen Bedienung per Fingertipp.
  • 100 MHz Bandbreite.
  • 500 MSa/s im 4-Kanal Betrieb.
  • 1 GSa/s im 2-Kanal Betrieb.
  • Hochauflösendes TFT Farbdisplay mit 800 x 600 Bildpunkten und 65536 Farben.
  • Autoset und Autoscale Funktion zur benutzerfreundlichen Bedienung.
  • Speichern der Messwerte und Grafiken auch direkt auf einen USB-Stick.
  • 20 automatische Messmodi und FFT-Funktion, PASS/FAIL Funktion.
  • LAN-Anschluss zur Fernabfrage über Netzwerk.
  • USB-Anschluss zur Echtzeit-Datenübertragung oder zum Auslesen des internen Speichers.
  • VGA-Ausgang zum Anschluss eines externen Bildschirms.

Modell-Übersicht

Oszilloskop
Bandbreite 100 MHz
Anzeige 20 cm (8") Touchscreen TFT mit 65536 Farben
Auflösung 800 x 600 Pixel
Kanäle 4 Kanäle gleichzeitig
Messwert-Erfassung Normal/ Spitzenwerterkennung/Durchschnittswert
Abtastrate per Kanal 1 GSa/s pro Kanal
Abtastrate 4 Kanal 500 MSa/s pro Kanal
Eingang:
Eingangskopplung AC, DC, GND
Eingangswiderstand 1 MOhm ±2% parallel zu 10 pF ±5 pF
Max. Eingangsspannung 400 VDC oder ACSS
Vertikalteil:
Messbereich >5 Hz…100 MHz
Empfindlichkeit 2 mV...10 V/Div
Anstiegszeit <3,5 ns
DC-Genauigkeit ±3%
Vertikale Auflösung 8 Bits (4 Kanäle gleichzeitig)
Horizontalteil:
Zeitbasis 2 ns/Div...100 s/Div
Messbereich 0,5...2 GS/s
Triggerteil:
Triggerart Edge, Video, Pulse, Slope
Triggermodus Auto/Norm/Single
Triggerkopplung DC, AC, LF, HF
Messfunktionen:
20 autom. Messungen Spitze-Spitze, Cycle RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise time, Fall time, + Width, - Width, +Duty, -Duty, Delay A->B (rising), Delay A->B (falling), Frequency, Period, Min, Max, FFT
Phasendifferenz ±3°
Speicher:
Speicher 7,6 M Punkte/Kanal
Interner Speicher 4 Wellenformen; 15 Einstellungen
Allgemeine Spezifikationen:
Schnittstellen 5 VDC, 1 A , <4 W
Betriebsspannung 100... 240 VAC; 50/60 Hz; Power
Abmessungen (BxHxT, mm) 380 x 180 x 115
Gewicht 1,9 kg

Lieferumfang: P 1295, Tragetasche, 4 St. Tastköpfe (1:1; 10:1), USB Kabel, 4 St. BNC-Kabel, Bedienungsanleitung, Software CD für Windows XP/VISTA/7/8.

Meilhaus Electronic ist autorisierter Peaktech-Distributor
