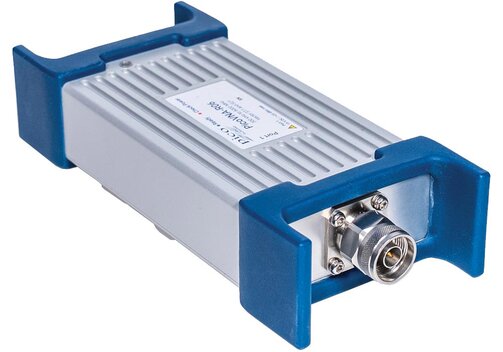

PicoVNA-R06 portabler 6-GHz-Vektornetzwerkanalysator und Reflektometer
Vorteile des PicoVNA-R06 für Time-Domain-Messungen, Smith-Chart-Darstellung und S11/S21-Messungen
- Super-kompakter 1-Port USB-PC-VNA für S11 und S21 und Time-Domain-Messungen.
- Frequenzbereich 300 kHz bis 6 GHz.
- Misst Amplitude und Phase für S11 in weniger als 100 µs pro Messpunkt.
PicoVNA-R06 portabler 6-GHz-Vektornetzwerkanalysator und Reflektometer

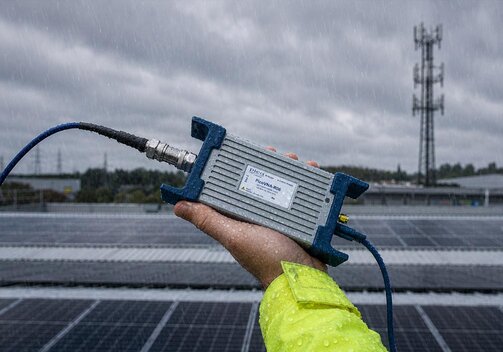

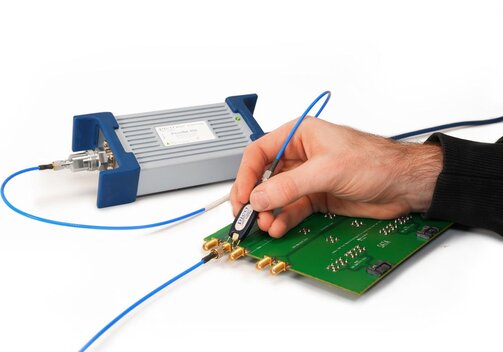

Der PicoVNA-R06 holt die Vektornetzwerkanalyse aus dem Labor heraus. Mit einem Messbereich von 300 kHz bis 6 GHz misst er sowohl Amplitude als auch Phase für S11 in weniger als 100 µs pro Messpunkt – schnell genug, um die Auswirkungen einer Einstellung sofort zu erkennen – sowie S21-Übertragungsmessungen. Damit ist er die ideale Lösung für die Charakterisierung von Antennen, Kabeln und passiven Bauteilen direkt am Einsatzort. Mit seinem integrierten elektronischen Kalibrator kann das Gerät in Sekundenschnelle neu kalibriert und so die Temperaturdrift korrigiert werden, die sich bei sich ändernden Umgebungsbedingungen ansammelt. Dank seines Gehäuses der Schutzklasse IP66 ist der PicoVNA-R06 für den Feldeinsatz geeignet. Über USB-C erfolgt die Stromversorgung als auch die Datenübertragung.

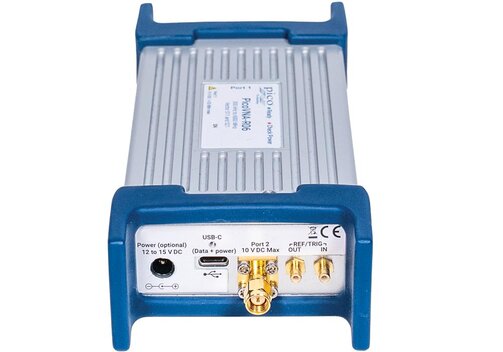

- Tragbarer 1-Port USB-C-PC-VNA (Vektornetzwerkanalysator) und Reflektometer mit 2 Anschlüssen.

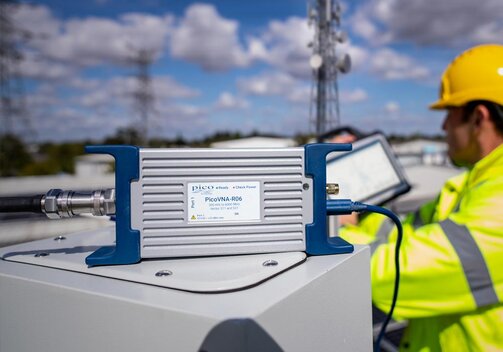

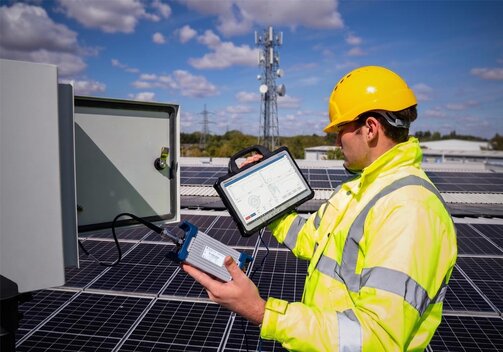

- Ideale Lösung für die Charakterisierung von Antennen, Kabeln und passiven Bauteilen direkt am Einsatzort.
- Integrierte Zeitbereichsreflektometrie.
- Vektormessung von 300 kHz bis 6 GHz.
- Misst sowohl Amplitude als auch Phase für S11 und S21 über Typ-N-Buchsen.
- Mehrere Kalibrierungsmethoden verfügbar.
- Schnelle Messdurchläufe: S11-Messung in unter 100 µs pro Punkt, 201 Punkte in 20,2 ms, für Echtzeit-Feedback bei der Abstimmung und Fehlerbehebung.
- Geringes Kurvenrauschen: typischerweise bis zu 0,008 dB effektiv, wodurch kleine Änderungen der Einfügungsdämpfung und Durchlassbandwelligkeit erkannt werden, die ein rauschbehaftetes Gerät überdecken würde.
- Integrierte elektronische Kalibrierung: Neukalibrierung des Geräts in Sekundenschnelle zur Minimierung der Temperaturdrift im Außenbereich.
- Zeitbereichsanalyse: integrierte Zeitbereichsreflektometrie und -transmission (TDR/TDT) zur Lokalisierung und Charakterisierung von Unterbrechungen entlang eines Übertragungswegs, ohne dass ein Hardware-Modul ausgetauscht werden muss.
- Plattformübergreifende Software für die gesamte Lebensdauer des Geräts: PicoVNA 5 unter Microsoft Windows, macOS, Linux und Raspberry Pi OS – mit allen Funktionen und ohne Kauf einer Lizenz.
- Automatisierung: Eine eigenständige API mit Beispielen in C, C++ und Python sowie eine SCPI-Fernsteuerungsschnittstelle nach Industriestandard.
Modell-Übersicht
| Modell | PicoVNA-R06 |
| Ports | 1 |
| S-Parameter | S11, S21 |
| Frequenzbereich | 300 kHz...6,4 GHz |
| Messbandbreiten | 140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz |
| Dynamikbereich | Typ. -80 dB (0,3...2 GHz), -70 dB (2...6 GHz) |
| Max. Eingangspegel | 0 dB typ. (0,1 dB Kompression); +23 dBm (ohne Beschädigung) |
| Testsignal-Leistung | 0...-20 dBm |
| Leistungseinstellauflösung | 0,1 dB |
| Frequenzauflösung | 10 Hz |
| Frequenzgenauigkeit | Max. 10 ppm |
| Sweep-Punkte | 51 bis 10.001 Punkte |
| Sweep-Geschwindigkeit | 201 Punkte S11: 20,2 ms; S11+S21: 33,1 ms |
| Darstellungsarten | Amplitude (logarithmisch und linear), Phase, Gruppenlaufzeit, VSWR, Realteil, Imaginärteil, Smith-Diagramm, Polardiagramm, Zeitbereich |
| Testport-Anschlüsse | 2x Type N-Buchse |
| Schnittstellen | USB-C; SCPI, API für C/C++/Python |
| Abmessungen (mm) | 187 x 81 x 41, 0,47 kg |
Lieferumfang:

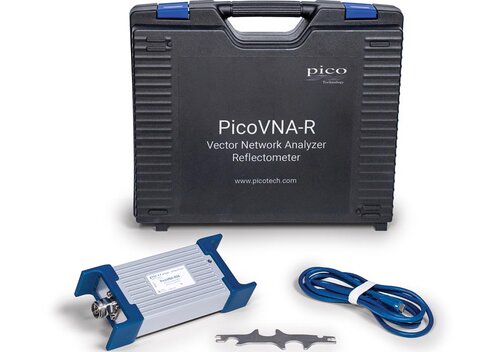

PQ466 – PicoVNA-R06 6-GHz-VNA 1-Port – Lite-Kit
PicoVNA-R06-Modul, Bedienungsanleitung, HF-Kombinationsschlüssel, Schutzkappe Typ N, Tragetasche und USB-Typ-C-Stecker mit vollem Funktionsumfang – Stecker 1,8 m, blau.

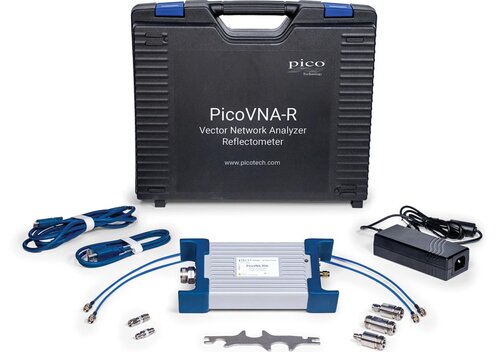

PQ467 – PicoVNA-R06 6-GHz-VNA 1-Port – Advanced-Kit
PicoVNA-R06-Modul, Bedienungsanleitung, HF-Kombischlüssel, 12-V-Netzteil, USB-Typ-C-Stecker mit vollem Funktionsumfang – Stecker, 1,8 m, blau, USB 3.2 Typ-C-Stecker-Typ-A-Stecker, 0,9 m, blau, SMA(f)-zu-SMA(f)-Adapter, SMA(m)-zu-SMA(m)-Adapter, präzisionsummanteltes Koaxialkabel SMA (60 cm), N(f)-zu-SMA(f)-Adapter, N(f)-zu-N(f)-Adapter, N(f)-zu-SMA(m)-Adapter, IEC-Kabel UK C13, IEC-Kabel EU C13, IEC-Kabel US C13, IEC-Kabel Aus C13, Tragetasche und Schutzkappe Typ N.
Häufig gestellte Fragen:
Frage: Was ist der Unterschied zwischen den PicoVNA 106/108 und dem PicoVAN-R?
Antwort: Die Unterschiede lassen sich am einfachsten und übersichtlichsten in einer Vergleichstabelle darstellen:
| Modell | PicoVNA-R | PicoVNA 106/108 |
| Frequenzbereich | 300 kHz...6,4 GHz (spezifiziert bis 6 GHz) | 300 kHz...6 GHz, 300 kHz...8,5 GHz |
| Unterstützte Messungen | Nur S11 und S21 | Vollständige 2-Port-S-Parameter-Messungen |
| Dynamikbereich | 80 dB unterhalb von 2 GHz, 70 dB oberhalb von 2 GHz | 118 dB (PicoVNA 106), 124 dB (PicoVNA 108) |
| Inline-Kalibrator | Ja, bietet Temperaturkompensation von 0...-40°C | Nein |
| Abtastgeschwindigkeit | 201 Punkte (nur S11) in 20,2 ms | 201 Punkte (2-Port) <38 ms |
| Abmessungen und Gewicht (LxBxH, mm) | 187 x 81 x 41; 0,47 kg | 286 x 174 x 61; 1,9 kg |
| Stromversorgung | USB-C liefert Daten und Strom | USB 2.0 für Daten +12 VDC für Strom |
| Umgebungsspezifikation | Schutzart IP66 | Einsatz auf dem Labortisch (keine IP-Schutzart) |
| Hauptanwendungsbereich | Tragbarer USB-PC-VNA für Feldeinsätze in der Nähe des Prüflings, aber auch in Forschung und Entwicklung sowie in der Elektronikfertigung | Kompakter USB-PC-VNA für Labortisch-/Laboranwendungen |
Angaben zur Produktsicherheit:
Hersteller:
Pico Technology Ltd., James House, Colmworth Business Park, St Neots, Cambridgeshire, PE19 8YP/GBR
www.picotech.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
info@meilhaus.com
