Vorteile der Rohde & Schwarz SMU-Serie NGU

  • Präzise SMU/Source-Measure-Units mit 2- oder 4-Quadrant-Stromquelle und Messgerät.
  • Geringe Restwelligkeit, geringes Rauschen.
  • Schnelle Lastwechsel. Schnelle Aufzeichungsrate.

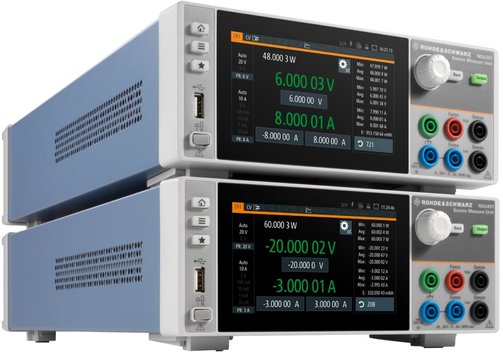

Rohde & Schwarz NGU-Serie Source-Measure-Units

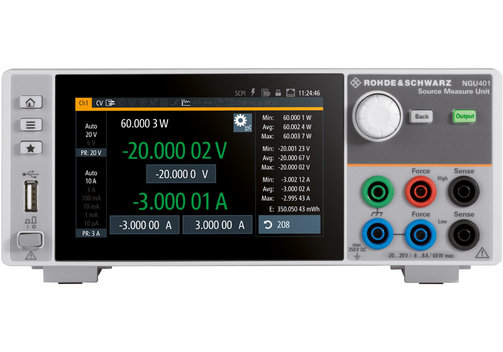

Modelle R&S NGU201, NGU401

Die Rohde & Schwarz Source-Measure-Units (SMU) der NGU-Serie sind 2- oder 4-Quadrant-Stromquelle und Messgerät in einem. Die Geräte bieten sechs Bereiche zur Strommessung und bis 6½ Stellen Auflosung bei Spannungs-, Strom- und Leistungsmessung. Das Amperemeter erlaubt präzise Strommessungen von wenigen nA bis in den Ampere-Bereich in einem Durchgang ohne Unterbrechungen. Dank ihrer 2- oder 4-Quadranten-Architektur können die SMU sowohl als Quelle bis 60 W als auch als Senke bis 60 W arbeiten und damit Batterien oder Verbraucher nachbilden. Die Kanale sind erdfrei, überlastungs- und kurzschlussfest. Kurze Regelzeiten erlauben auch den Einsatz für schnelle Lastwechsel (zum Beispiel beim Umschalten vom Sleep- in den Sende-Modus bei mobilen Kommunikationsgeräten). Schnelle Spannungs- oder Stromänderungen können mit einer Datenrate von bis zu 500.000 Samples/s aufgezeichnet werden.

  • SMU/Source-Measure-Unit: Präzisions-Stromquelle und Messgerät in einem.
  • Messung von Spannung, Strom, Leistung, Energie.
  • Modell R&S NGU201:
    • Zwei Quadranten, Betrieb als Quelle und Senke.
    • Variabler Ausgangswiderstand.
    • Last-Betriebsarten: Konstantspannung, Konstantstrom, Konstantwiderstand.
    • Optional Digital-Voltmeter-Funktion.
    • Batterie-Simulation.
  • Modell R&S NGU401:
    • Vier Quadranten, Betrieb als Quelle und Senke mit beliebiger Polarität.
    • Modulationseingang.
    • Last-Betriebsarten: Konstantspannung, Konstantstrom.
  • Schnelle Regelung der Ausgangsspannung.
  • Geringste Restwelligkeit und geringes Rauschen.
  • Bis 6½ Stellen Auflösung.
  • Galvanisch getrennte und erdfreie Kanäle.
  • Trennung der Ausgangsstufe durch Relais.
  • Spannungs- und Strompriorität.
  • High-Capacitance-Modus.
  • Schnelle Datenaufzeichnung (FastLog) mit bis zu 2 µs Auflösung.
  • Schutzfunktionen für Gerät und Messobjekt.
  • Touchscreen mit hoher Auflösung, grafische Anzeige.

Modell-Übersicht

ModellR&S NGU201R&S NGU401
Quadranten2 - Quelle und Senke4 - Quelle und Senke mit beliebiger Polarität
AnwendungsbereichWireless CommunicationsHalbleitertests
Ausgangskanäle1
Ausgangsspannung0...20 V-20...+20 V
Maximale Leistung60 W
Maximaler Ausgangs-/Laststrom≤6 V: 8 A; >6 V: 3 A
Lastausregelzeit<30 µs
Maximale Datenrate500 kSample/s
Anzeige5"/12,7 cm 800 Pixel x 480 Pixel WVGA TFT Touch-Screen

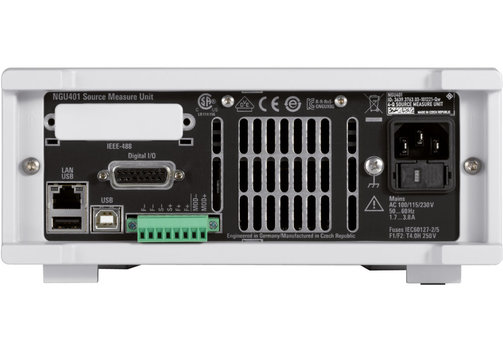

SchnittstellenStandard USB-TMC, USB-CDC (Virtual COM-Port), LAN, optional IEEE488/GPIB (NGU-B105)
Abmessungen (mm)222 x 97 x 436; 7,1 kg

Lieferumfang: SMU R&S NGU 201 oder 401, Netzkabelsatz, Quick-Start-Guide.

Pakete

ModellBeschreibung
NGU201-PNGU201 Source Measure Unit, USB/LANPaket aus SMU und Optionen, enthält:
NGU201 Source Measure Unit
NGU401-PNGU401 Source Measure Unit, USB/LANPaket aus SMU und Optionen, enthält:
NGU401 Source Measure Unit
NGU201-GNGU201 Source Measure Unit, USB/LAN/GPIBPaket aus SMU und Optionen, enthält:
NGU201 Source Measure Unit
NGU-B105 IEEE488/GPIB-Schnittstelle
NGU401-GNGU401 Source Measure Unit, USB/LAN/GPIBPaket aus SMU und Optionen, enthält:
NGU401 Source Measure Unit
NGU-B105 IEEE488/GPIB-Schnittstelle
NGU201COMNGU201 Komplett-PaketPaket aus SMU und Optionen, enthält:
NGU201 Source Measure Unit
NGM-K103 Digital-Trigger-I/O
NGM-K104 DVM-Option
NGM-K106 Batterie-Simulation
NGU401COMNGU401 Komplett-PaketPaket aus SMU und Optionen, enthält:
NGU401 Source Measure Unit
NGM-K103 Digital-Trigger-I/O
