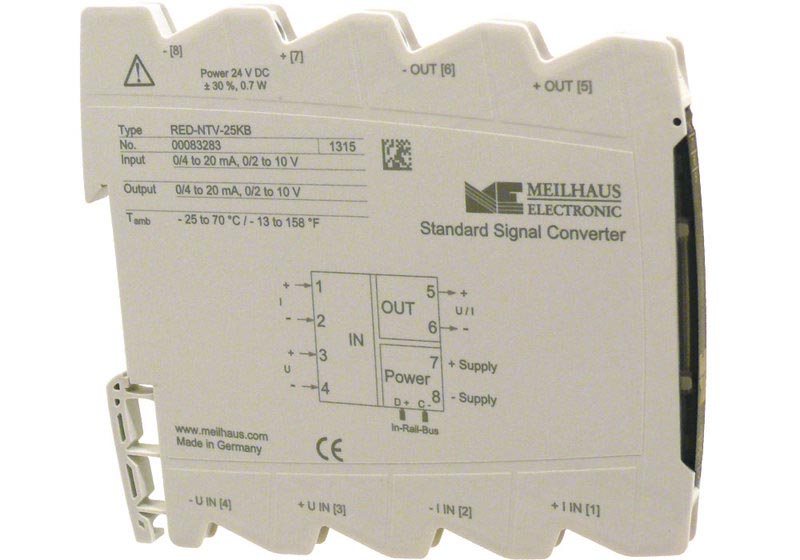

Red-NTV-25KB Normsignal-Trennverstärker
Red-NTV-25KB eingestellt. Voll-kompatibler Ersatztyp: ▸Drago DN25000.
Vorteile
- Galvanische Trennung und Umsetzung von unipolaren Prozesssignalen.

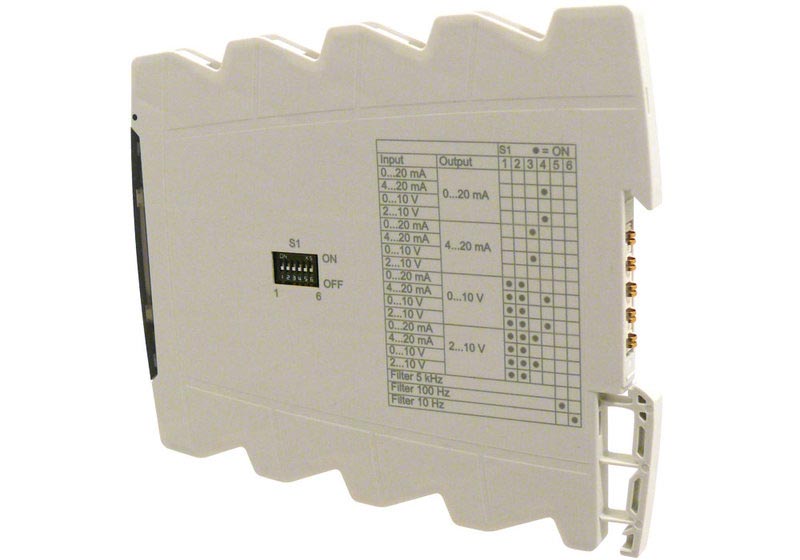

- Ein- und Ausgangssignal über DIP-Schalter umschaltbar.
- Kompakte, robuste DIN-Hutschienen-Module.
Normsignal-Trennverstärker
Der Normsignal-Trennverstärker wird zur galvanischen Trennung und Umsetzung von unipolaren Prozesssignalen eingesetzt. Ein- und Ausgangssignal sind über DIP-Schalter kalibriert umschaltbar, ein Nachjustieren der Messbereiche ist nicht notwendig. Die 3-Wege-Trennung gewährleistet eine sichere Entkopplung des Sensorkreises vom Auswertkreis und vermeidet eine gegenseitige Beeinflussung von untereinander verketteten Messkreisen. Die sichere Trennung mit hoher Prüfspannung schützt das Wartungspersonal und nachfolgende Geräte vor unzulässig hoher Spannung. Die Spannungsversorgung kann wahlweise über die Anschlussklemmen oder über den In-Rail-Bus erfolgen.
- Normsignal-Trennverstärker zur galvanischen Trennung und Umsetzung von unipolaren Prozesssignalen.
- Ein- und Ausgangssignal über DIP-Schalter umschaltbar.
- Kalibriert, ein Nachjustieren der Messbereiche ist nicht notwendig.
- 3-Wege-Trennung für sichere Entkopplung des Sensorkreises vom Auswertkreis.
- Bandbreite 5 kHz, 100 Hz, 10 Hz.
- Ein-/Ausgangsbereiche: 0...20 mA, 4...20 mA, 0...10 V, 2...10 V.
- Versorgung: 24 VDC (16,8...31,2 V, ca. 0,8 W). In-Rail-Bus zur Spannungsversorgung.
- Bauform: 6,2 mm Anreihgehause, Schutzart: IP 20. Montage auf 35 mm Hutschiene.
Lieferumfang: Modul, Gebrauchsanleitung.
