Rigol MSO1104Z(-S) - 4 + 16-Kanal Mixed-Signal-Oszilloskop, 100 MHz, UltraVision

Eingestellt - nicht mehr erhältlich
Rigol MSO1104(-S)Z - 4 + 16-Kanal Mixed-Signal-Oszilloskop, 100 MHz, UltraVision
weitere Bilder:
** aktuell nicht lieferbar
Lagerbestand:
Beschreibung

Eingestellt. Ersatz-Typ: Rigol DS1104Z(-S)+ mit MSO-Upgrade

Vorteile

  • Preiswerte 4-Kanal Oszilloskope bis 100 MHz. Speichertiefe 12 Mpts, optional 24 Mpts.
  • Logik-Analyse - Mixed-Signal-Oszilloskop mit 16 zusätzlichen Digital-Kanälen.
  • Version -S mit integrierter 2-Kanal 25 MHz Signalquelle.

Preiswerte Mixed-Signal-Oszilloskope mit UltraVision-Technologie - Bandbreite 100 MHz.

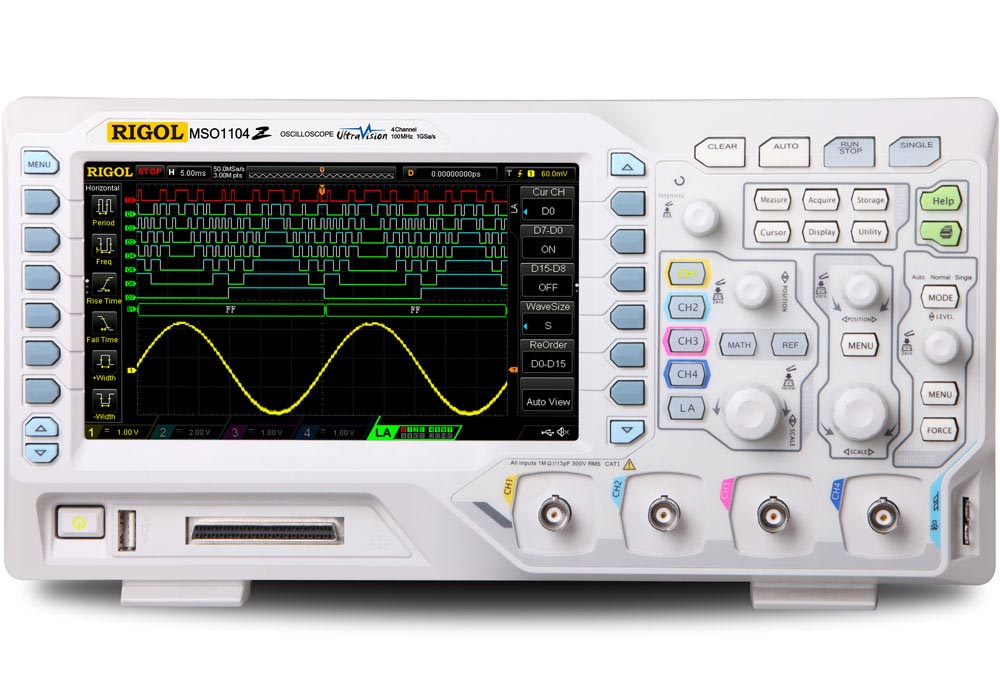

Das 4-Kanal Rigol MSO1104Z(-S) mit einer Bandbreite von 100 MHz bietet erstmalig die UltraVision-Technologie kombiniert mit 16 Digital-/Logik-Kanälen in diesem unteren Preissegment. UltraVision, das bedeutet die leistungsstarke Kombination aus tiefem Speicher, hoher Waveform-Capture-Rate, Echtzeit-Waveform-Record und Replay sowie eine Anzeige mit Multi-Level Intensitäts-Abstufung. Also absolute Profi-Technik zum Preis eines "Hobby-Gerätes"!

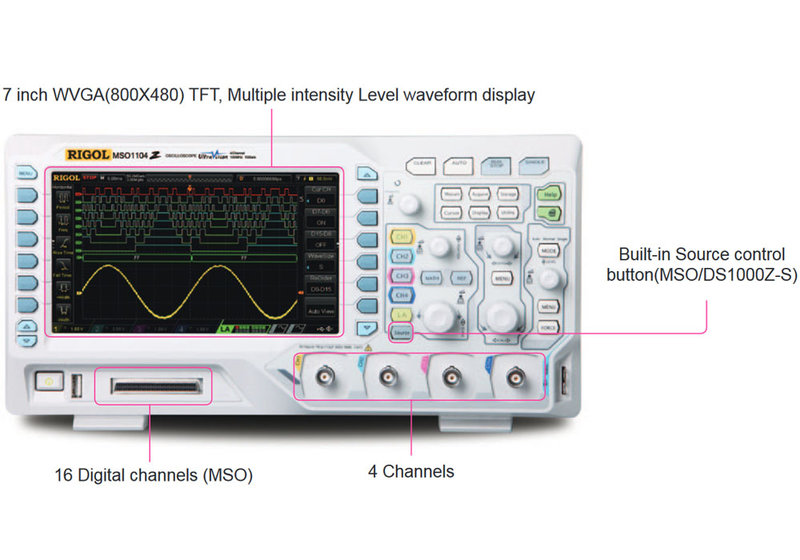

  • 4 Analog-Kanäle:
    • Bandbreite bis 100 MHz.
    • Max. Sample-Rate bis 1 GS/s.
    • Innovative UltraVision-Technologie:
      Tiefer Speicher,
      hohe Waveform-Capture-Rate,
      optional Echtzeit-Waveform-Record bis 60.000 Frames,
      Display mit Multi-Level Helligkeits-Abstufung (256 Stufen).
    • 12 Mpts Speichertiefe serienmäßig, optional 24 Mpts.
    • Waveform Capture Rate bis 30.000 Waveform pro Sekunde.
    • Optional serielle Bus-Triggerung und Bus-Decoding (RS232, I2C, SPI).
  • 16 Digital-/Logik-Kanäle:
    • Max. Sample-Rate 1 GS/s.
    • Bis zu 12 Mpts Speichertiefe (8 Kanäle; optional bis 24 Mpts).
  • Modelle "-S": Eingebauter 2-Kanal 25 MHz Signal-Generator: 200 MS/s Sample-Rate, 14 bit Auflösung, Standard-Wellenformen Sinus, Rechteck, Puls, Dreieck, Rauschen, DC, Arbiträr: Sinc, exp. Anstieg/Abfall, ECG, Gauss, Lorentz Haversinus.

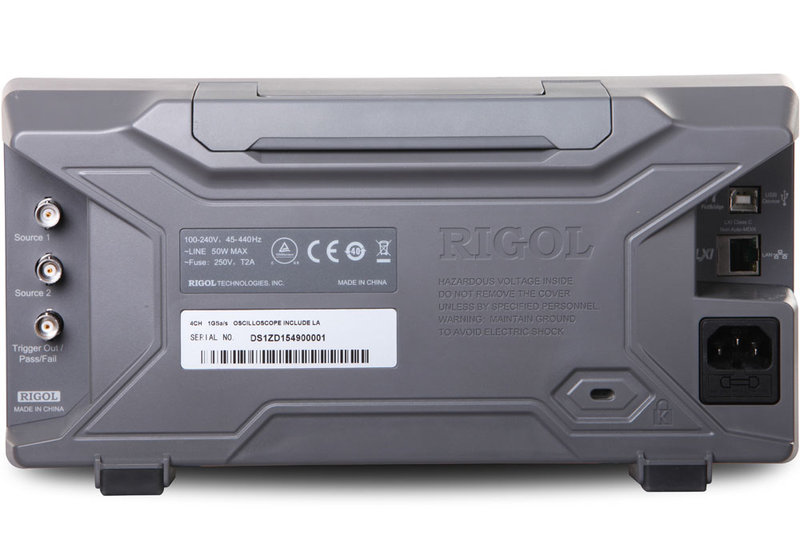

  • Schnittstellen: USB (Host und Device), LAN (LXI-C), optional GPIB.
  • Gut ablesbares WVGA TFT-Farb-Display.
  • Ideal auch im mobilen Einsatz.

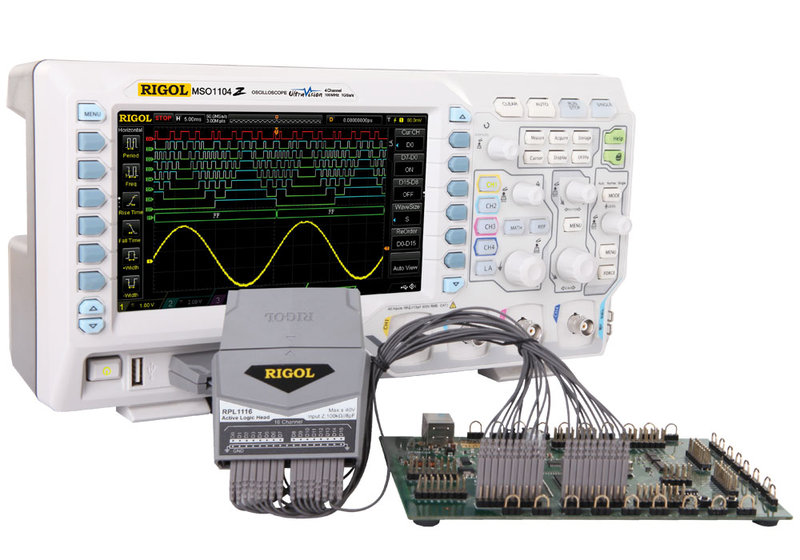

Lieferumfang: MSO 1104Z oder MSO 1104Z-S, Netzkabel, USB-Kabel, 4 passive Tastköpfe (PVP2150), MSO: 1 Satz Logik-Probes (RPL1116), Schnellstart-Gebrauchsanleitung, Software/Handbuch per Download.
Software: UltraSigma Software für Windows und IVI-Treiber.

Weitere Funktionen


4 unabhängige Analog-Eingangs-Kanäle
>

UltraVision: Tiefer Speicher

UltraVision: Bis zu 30.000 Wfms/s Waveform Capture Rate

UltraVision: Anzeige mit Multi-Level Intensitäts-Abstufung

UltraVision - optional: Echtzeit Waveform Record/Replay

Mathematische Funktionen

FFT

Flexible Trigger

Optional serielle Bus-Triggerung und Decoding (RS232, I2C, SPI)

Masken-Grenzwert-Test

Automatische Messungen und Statistik

Modelle "-S": Eingebauter 25 MHz Signal-Generator
