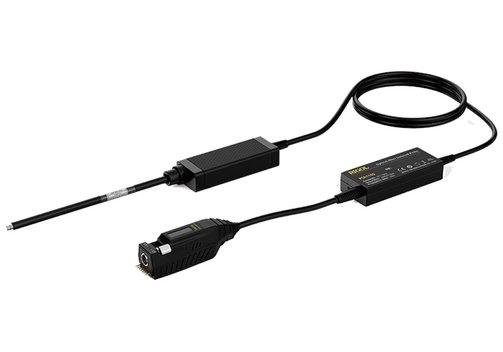

Rigol PIA1000 optisch isolierte Tastköpfe

Die optisch isolierten Tastköpfe der Serie Rigol PIA1000 bieten eine hervorragende CMRR (Common Mode Rejection Ratio) und isolierte Spannung. Sie lassen sich flexibel mit verschiedenen Dämpfungskabeln kombinieren und erreichen eine Vollaussteuerung für Differenzspannungen im Bereich von ±0,01 V bis ±2500 V.

Modell-Übersicht

Modell	PIA1020	PIA1050	PIA1100
Bandbreite	200 MHz	500 MHz	1 GHz
Ansteigszeit	≤1,75 ns	≤700 ps	≤450 ps
CMRR	DC: 180 dB; 200 MHz: 122 dB	DC: 180 dB; 500 MHz: 114 dB	DC: 180 dB; 1 GHz: 108 dB
Gleichtaktspannung	85 kV_Spitze
Versorgung	Stromversorgung über die Tastkopf-Schnittstelle des Oszilloskops oder die Typ-C-Schnittstelle
Abmessungen	Faserlänge (E-O-Konverter zu O-E-Konverter) 2 m; Kabellänge (O-E-Konverter zu Tastkopf-Controller) 25 cm; Abmessungen optisch-elektrischer Konverter (mm) 109 x 45 23; Abmessungen elektrisch-optischer Konverter (mm) 118 x 41 x 24; Tastkopg-Controller (mm) 112 x 29 x 37

Tastkopf-Spitzen

Modell - Tastkopf	Modell - Tastkopf-Spitze	Dämpfungsverhältnis	Eingangsspannungs-Bereich	Zerstörungsfreie Spannung (max.)	Eingangsimpedanz (typ.)
PIA1020	TIP-MMCX-10X-02	10:1; 1:1	±12,5 V; ±1,25 V	1000 V_{Spitze-Spitze}	3,75 MΩ\|\|6 pF
	TIP-MMCX-20X-02	20:1; 2:1	±25 V; ±2,5 V	1000 V_{Spitze-Spitze}	4,47 MΩ\|\|4 pF
	TIP-MCX-500X-02	500:1; 50:1	±625 V; ±62,5 V	2500 V_{Spitze-Spitze}	20,20 MΩ\|\|1 pF
	TIP-MCX-1000X-02	1000:1; 100:1	±1250 V; ±125 V	2500 V_{Spitze-Spitze}	20,21 MΩ\|\|1 pF
PIA1050	TIP-MMCX-20X-05	20:1; 2:1	±10 V; ±1 V	1000 V_{Spitze-Spitze}	4,47 MΩ\|\|4 pF
	TIP-MMCX-50X-05	50:1; 5:1	±25 V; ±2,5 V	1000 V_{Spitze-Spitze}	4,19 MΩ\|\|2 pF
	TIP-MCX-1000X-05	1000:1; 100:1	±500 V; ±50 V	2500 V_{Spitze-Spitze}	20,21 MΩ\|\|1 pF
	TIP-MCX-2000X-05	2000:1; 200:1	±1000 V; ±100 V	2500 V_{Spitze-Spitze}	20,08 MΩ\|\|1 pF
	TIP-MCX-5000X-05	5000:1; 500:1	±2500 V; ±250 V	3600 V_{Spitze-Spitze}	40,16 MΩ\|\|1 pF
PIA1100	TIP-MMCX-20X-1	20:1; 2:1	±10 V; ±1 V	1000 V_{Spitze-Spitze}	4,47 MΩ\|\|2 pF
	TIP-MMCX-50X-1	50:1; 5:1	±25 V; ±2,5 V	1000 V_{Spitze-Spitze}	4,19 MΩ\|\|2 pF
	TIP-MCX-1000X-1	1000:1; 100:1	±500 V; ±50 V	2500 V_{Spitze-Spitze}	20,21 MΩ\|\|1 pF
	TIP-MCX-2000X-1	2000:1; 200:1	±1000 V; ±100 V	2500 V_{Spitze-Spitze}	20,08 MΩ\|\|1 pF
	TIP-MCX-5000X-1	5000:1; 500:1	±2500 V; ±250 V	3600 V_{Spitze-Spitze}	40,16 MΩ\|\|1 pF
