Rigol SPQ Array-Mess- und Steuerungslösung
Beschreibung
Dateien/Downloads
Vorteile des modularen digitalen Mikrowellen-Mess- und Steuerungssystems SPQ
- Flexible Konfigurationen für Mikrowellen-Steuerungs- und Messsysteme mit 100 bis 1000 Kanälen.
- 14 bit und maximale Abtastrate 10 GS/s (Sendekanäle)/5 GS/s (Empfangskanäle).
- Synchronisation mehrerer Geräte mit geringer Phasenabweichung.
Rigol SPQ Array-Mess- und Steuerungslösung
Die modulare Array-Mess- und Steuerungslösung Rigol SPQ wurde für komplexe physikalische Experimente entwickelt. Das System verfügt über eine modulare Architektur, die in die Plattform, das Servicemodul und das synchrone Triggermodul unterteilt ist. Benutzer können die erforderlichen Servicemodule flexibel entsprechend den experimentellen Anforderungen konfigurieren, um verschiedene Arten komplexer experimenteller Systeme aufzubauen. Diese modulare Architektur erleichtert auch System-Upgrades und -Erweiterungen nach Bedarf. Das System unterstützt die schnelle Bereitstellung von Mikrowellensteuerungs- und -messsystemen mit 100 bis 1000 Kanälen.
- Digitale Messung und Steuerung mit flexibler Konfiguration dank modularem Aufbau.
- Hohe Abtastrate: Erzeugen von HF-Steuersignalen innerhalb der zweiten Nyquist-Zone mit einer maximalen Samplerate von 10 GS/s für Sendekanäle und 5 GS/s für Empfangskanäle.
- Hohe Integrationsdichte: Ein einzelnes 4HE-19-Zoll-Gerät integriert 128 Mess- und Steuerkanäle, und ein einzelner Schrank kann Tausende von Mess- und Steuerkanälen bereitstellen.
- Synchronisation mehrerer Geräte für Tausende von Mess- und Steuerkanälen von Dutzenden von Geräten, die gleichzeitig arbeiten können, mit einer Phasenabweichung von weniger als ±5 ps.
- Geräuscharmer Lüfter.

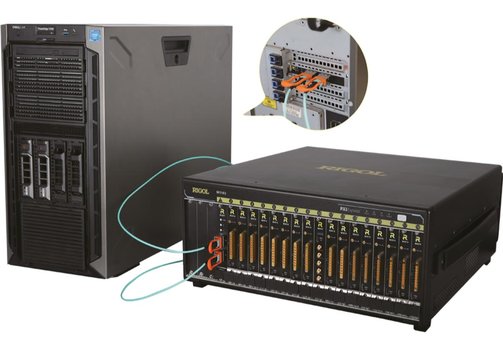

- Konvergenzberechnung: Die PXIe-zu-PCIe-Brücke ermöglicht es dem Server, Mess- und Steuergeräte-Serviceboards über PCIe zu steuern, und unterstützt Remote-Glasfaserverbindungen. Die gesammelten Daten können über DMA mit geringer Latenz und hoher Bandbreite an Server übertragen werden.
Modell-Übersicht – Steuerungsplattform

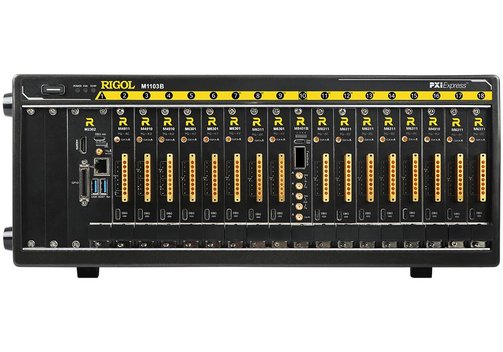

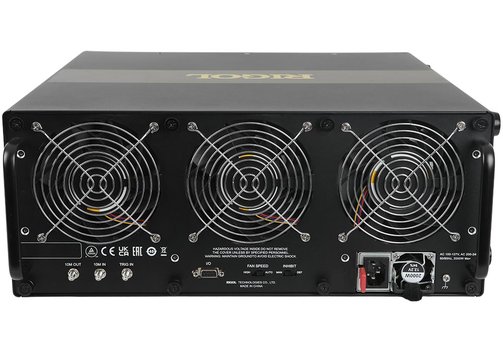

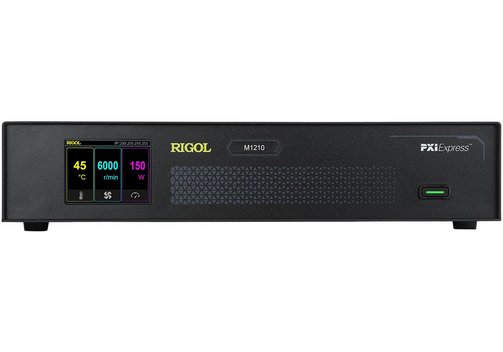

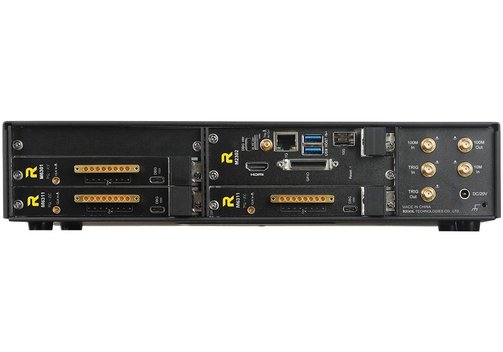

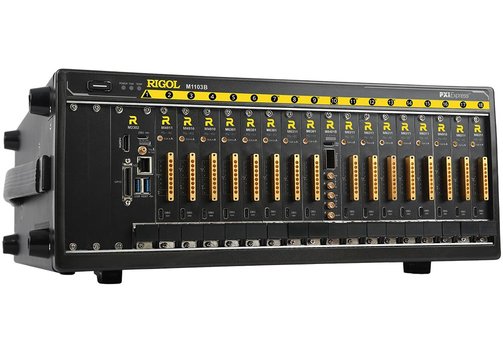

| Modell | M1103B PQ-C16 | M1210 PQ-C02 |
| Beschreibung | Mess- und Steuerungsplattform | Kleine Mess- und Steuerungsplattform |
| Anzahl der unterstützten Servicemodule | 16 | 2 |
| Abmessungen (mm) | 19"/4HE; 444 x 178 x 481; ca. 20 kg (abhängig von der Anzahl der Module) | 340 x 68 x 230; ca. 5 kg |
| Stromversorgung | Eingangsspannung AC 100...240 V, statisch 75 W, max. Leistungsaufnahme 1300 W bei 220 V | Eingangsspannung DC 19,5 V, mit Adapter (100...240 V); max. Leistungsaufnahme 180 W |
| Lüftergeräusch | Weniger als 60 dB | - |
| Systemintegrationsdichte | 128 Kanäle/4HE | Geeignet für 8-bit-Mess- und Steuerungsanwendungen im kleinen Maßstab oder Demonstrationsprototypen |
| Verzögerung | Intra-Modul Feedback-Verzögerung <280 ns (basierend auf PQ-MC-Modulkanal); Intra-Chassis Feedback-Verzögerung <500 ns; Inter-Chassis Feedback-Verzögerung <650 ns | Intra-Modul Feedback-Verzögerung <280 ns (basierend auf PQ-MC-Modulkanal) |
Modell-Übersicht - Controller und Takt-Synchronisierung

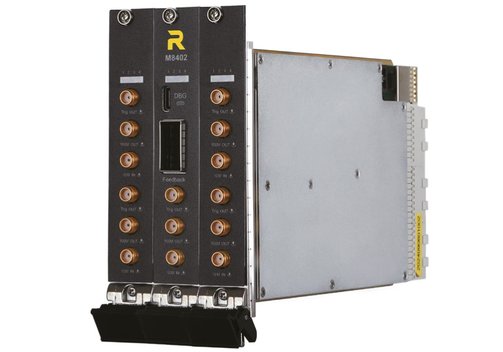

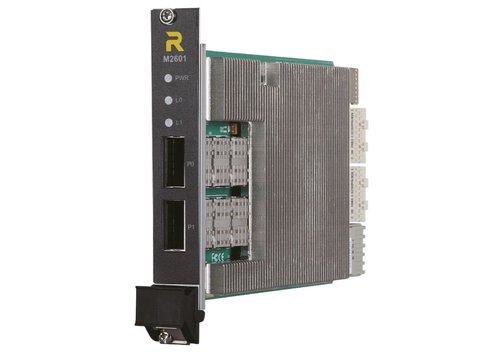

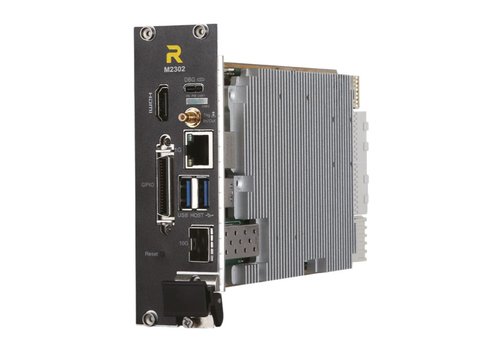

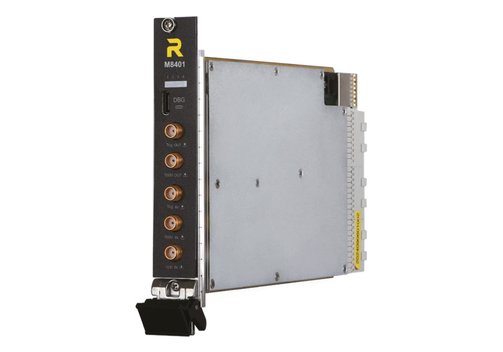

| Modell | M2302 PQ-M02 | M2601 PQ-R01 | M8401B PQ-S10 | M8402B PQ-S10 |
| Beschreibung | Controller | Fernbedienungs-Controller | Takt-Synchronisationsmodul | Takt-Synchronisationsmodul für die parallele Synchronisation zwischen Modulen mit mehreren Gehäusen |
| Grundlegende Spezifikationen | Prozessorkernparameter AMD V2000 oder gleichwertige CPU, mit 10 GbE, Speicher: 32 GB, 4800 MHz; Speicherkapazität integrierte 512 GB SSD, Erweiterung unterstützt; Schnittstelle USB 3.0, Gigabit-Ethernet RJ45, HDMI- oder DP-Anschluss; Betriebssystem CentOS 8 | Anschlussparameter QSFP X2, Glasfaserschnittstelle, unterstützt PCIe Gen3 X8-Protokollkonvertierung; max. Glasfaserlänge >50 m; Modulmerkmale: PXIe-zu-PCIe-Brücke, direkte Steuerung von Messgeräten durch HPC-Server; Convergence Computing unterstützt, Latenz der Kommunikation zwischen CPU und QPU <25 µs, >6,6 GB/s | 16 Backplane-Taktverteilungen; Taktmodus: Interner phasenverriegelter Quarzoszillator/externer Frontpanel-Takteingang; interner Takt: Interner phasenverriegelter Quarzoszillator, 100 MHz; interne Taktstabilität ≤10 ppb; 16 Backplane-Triggerverteilungen; Trigger-Schritt 80 ns/800 ns; Anzahl der Trigger 1 bis ∞; 16-Link-Feedback-Verbindungen zu Modulen in der Chassis-Backplane | 16 Backplane-Taktverteilungen; Taktmodus: Interner phasenverriegelter Quarzoszillator/externer Takteingang an der Frontplatte; interner Takt: Interner phasenverriegelter Quarzoszillator, 100 MHz; interne Taktstabilität ≤+0,3 ppm; 16 Backplane-Triggerverteilungen; Trigger-Schritt 80 ns/800 ns; Anzahl der Trigger 1 bis ∞; 16-fach-Rückkopplungsverbindungen zu Modulen in der Chassis-Backplane; Frontpanel unterstützt Inter-Chassis-Feedback-Verbindungen mit QSFP/QSFP-DD/MPO |
Modell-Übersicht - Module

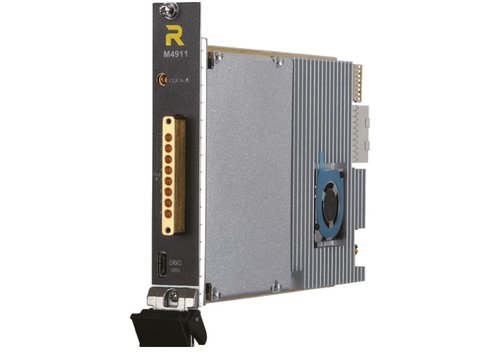

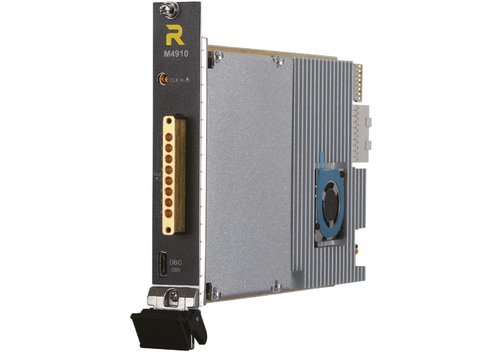

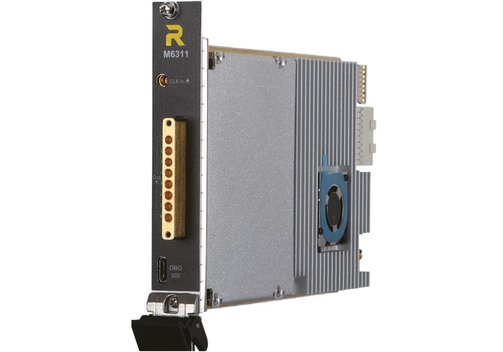

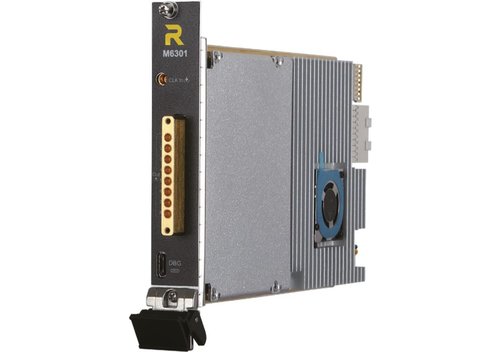

| Modell | M6301 PQ-XY | M6311 PQ-ZC | M4910 PQ-RD | M4911 PQ-MC |
| Beschreibung | Mikrowellen-Steuermodul | Bias-Steuermodul | Mikrowellen-Auslesemodul; unterstützt das Auslesen von 4 unabhängigen Verbindungen pro Modul | Mikrowellen-Mess- und Steuermodul; ein einzelnes Modul kann mehrere bits auf einer Verbindung steuern und auslesen |
| Kanalanzahl | 8, AC-gekoppelt | 8, DC-gekoppelt | 4 Mikrowellen-Anregungskanäle (AC-gekoppelt) | 1 Mikrowellenanregungskanal (AC-gekoppelt); 6 Mikrowellensteuerkanäle (AC-gekoppelt) |
| Ausgangsfrequenzbereich | 0,1...9,8 GHz | DC...1,8 GHz | 0,1...9,8 GHz | 0,1...9,8 GHz |
| DAC-Auflösung | 14 bit | - | 14 bit | 14 bit |
| DAC-Abtastrate | 4/6/8/10 GS/s | 2/4/6 GS/s | 4/6/8/10 GS/s | 4/6/8/10 GS/s |
| SFDR | -50 dBc bei 4,3 GHz | -70 dBc bei 500 MHz | -50 dBc bei 4,3 GHz | -50 dBc bei 4,3 GHz |
| Speichertiefe | Signal-AWG-Modus 600 kpts/Kanal; Befehlssatzmodus 100 kpts/Kanal | Signal-AWG-Modus 300 kpts/Kanal; Befehlssatzmodus 100 kpts/Kanal | Signalkombinationsmodus 48 kpts/Kanal; AWG-Modus 600 kpts/Kanal; Befehlssatzmodus 100 kpts/Kanal | Signalkombinationsmodus 48 kpts/Kanal; AWG-Modus 600 kpts/Kanal; Befehlssatzmodus 100 kpts/Kanal |
| Kanalanzahl | - | - | 4 Mikrowellen-Erfassungskanäle (AC-gekoppelt) | 1 Mikrowellen-Erfassungskanal (AC-gekoppelt) |
| Eingangsfrequenzbereich | - | - | 0,1...9,8 GHz | 0,1...9,8 GHz |
| ADC-Auflösung | - | - | 14 bit | 14 bit |
| ADC-Abtastrate | - | - | 3/4/5 GS/s | 3/4/5 GS/s |
| SFDR | - | - | 53 dBc bei 4,3 GHz | 53 dBc bei 4,3 GHz |
| Speichertiefe | - | - | Max. 8 kpts/Kanal | Max. 8 kpts/Kanal |
| Anzahl der Demodulationsfrequenzpunkte | - | - | Kombinationsmodus: 8 Punkte/Kanal; 16 Punkte/Kanal | Kombinationsmodus: 8 Punkte/Kanal; 16 Punkte/Kanal |
| Art des Datenuploads | - | - | Rohdaten/demodulierte IQ-Daten/Entscheidungsergebnisdaten | Rohdaten/demodulierte IQ-Daten/Entscheidungsergebnisdaten |
