Rigol STATIONMAX-Serie Messgeräte

Rigol STATIONMAX Serie Messinstrumente für den Highend-Einsatz

Profi-Workstations für den Einsatz in Industrie, Forschung und Entwicklung

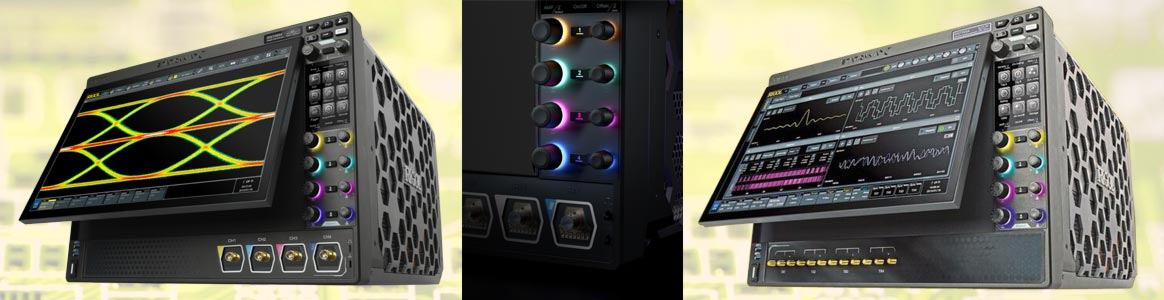

Rigol STATIONMAX Workstation-Messgeräte

Mit den Geräten der STATIONMAX-Serie vereint Rigol viele wichtige Messfunktionen in multifunktionalen Workstations. Im Vordergrund stehen...

  • eine hochwertige, robuste Verarbeitung,
  • technische Daten, die zu den heutigen Anforderungen modernern Anwendungen passen sowie
  • eine komfortable Bedienung mit einem großen, schwenkbaren Touchscreen, der auch kleinste Details noch besser sichtbar macht.

Dementsprechend liegen die Einsatzbereiche in Forschung und Entwicklung, industriellem Test in Produktion und Qualitätskontrolle - zum Beispiel für Automobil, Kommunikations, Luft-/Raumfahrt, HF und Leistungselektronik. Die Rigol STATIONMAX-Serie umfasst diese Workstations:

Rigol STATIONMAX-Serie Oszilloskope DS70000

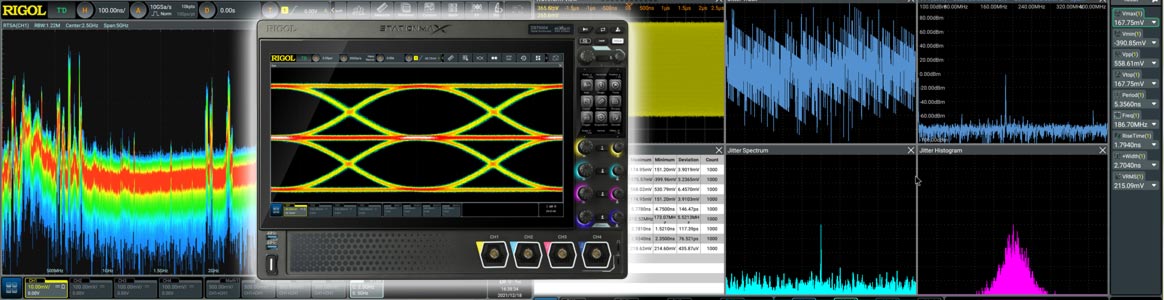

Multifunktions-Oszilloskop-Workstation: Rigol STATIONMAX DS70000 und DS80000

Vorteile im Überblick

Modell STATIONMAX DS70000 STATIONMAX DS80000
Großer Bildschirm Schwenkbarer, kapazitiver 15,6"/39,6 cm kapazitiver Touch-Farbbildschirm mit Gestensteuerung (Hauptdisplay, für mehrere Messungen teilbar).
Zusätzlich 3,5"/8,9 cm Touch-Display für flexible Geräte-Einstellungen.
Multifunktional Workstation mit Oszilloskop, Voltmeter, Frequenzzähler/Totalizer, Echtzeit-Spektrum-Analysator (Option RTSA), Protokoll-Analysator (Option), Augendiagramm- und Jitter-Analyse (Option), USB 2.0 und 100Base-T Ethernet Pre-Compliance-Test. Workstation mit Oszilloskop, Voltmeter, Frequenzzähler/Totalizer, Protokoll-Analysator (Option), Augendiagramm- und Jitter-Analyse (Option), USB 2.0 und 100M/1000M Ethernet Pre-Compliance-Test (Option).
Hohe Bandbreite 3 oder 5 GHz 6, 8, 10 oder 13 GHz
Hohe Samplerate pro Kanal Bis 20 GS/s mit Speichertiefe bis 500 Mpts, optional bis 2 Gpts 40 GS/s (Kanal)/160 GS/s (gesamt) mit Speichertiefe 500 MPts, optional bis 2 oder 4 GPts
Hohe Erfassungsrate 1 Mio. Wfms/s 250.000 Wfm/s
Flexible vertikale Auflösung Wählbar 8 bis 16 bit
Vollwertiger Spektrum-Analysator "Normale" FFT-Analyse mit 1 MPts Abtastpunkten zur Darstellung des Frequenzspektrums und erweiterte FFT für Echtzeit-Spektrum-Analyse mit einer sehr schnellen Berechnungsgeschwindigkeit von 10.000 FFT/s. "Normale" FFT-Analyse mit 10 MPts Abtastpunkten zur Darstellung des Frequenzspektrums
Profi-Analyse-Funktionen Vielfältige Darstellungs-, Mathematik- und Trigger-Funktionen (z. B. Zonen-Trigger).
Optional Echtzeitaugendiagramm und Jitter-Analysesoftware als integrierte Messmethoden.
Selbst definierten Pass/Fail-Maske.
Optional serielle Bus-Protokoll-Analyse- und Trigger-Funktionen.
Umfangreiche Schnittstellenausstattung USB 3.0 Host und Device, Ethernet/LAN/LXI-C mit Web-Remote-Control
Shop-Link ▸Rigol STATIONMAX DS70000-Serie ▸Rigol STATIONMAX DS80000-Serie

Highend-Arbiträr-Signal-Generator: Rigol STATIONMAX DG70000

Vorteile im Überblick

Großer Bildschirm Schwenkbarer, kapazitiver 15,6"/39,6 cm kapazitiver Touch-Farbbildschirm mit Gestensteuerung (Hauptdisplay, für mehrere Messungen teilbar).
Zusätzlich 3,5"/8,9 cm Touch-Display für flexible Geräte-Einstellungen.
Präzision 2 oder 4 Kanäle mit Abtastrate 100 S/s bis 5 GS/s bzw. 12 GS/s (5 GS/s Datenrate, interpoliert: 10 GS/s für echte Signalausgabe; 12 S/s für IQ-Signalausgabe).
16 bit vertikale Auflösung.
Direkte Erzeugung von Signalen mit Trägern bis 5 GHz.
Hochpräzise Synchronisierung mit einer Wiederholbarkeit von Kanal zu Kanal ±10 ps.
Große Signal-Speichertiefe 1,5 Gpts/Kanal
Vorteile Akkurate und einstellbare Abtastraten.
Erzeugen beliebiger Signalformen Punkt für Punkt.
Wiederherstellung des Signals ohne Verzerrung.
Komplexe Signale, lange Sequenzen.
Geringer Jitter Zufälliger Jitter 350 fseff, Gesamtjitter 10 psSpitze-Spitze.
Umfangreiche Schnittstellenausstattung USB 3.0 Host und Device, Ethernet/LAN/LXI-C mit Web-Remote-Control.
Import von externen Signaldateien.
Shop-Link ▸Rigol STATIONMAX DG70000-Serie
