Rigol DS70000-Serie Highend-Multifunktions-Oszilloskope bis 5GHz
ab €
27.364,05
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Promotion bis 30.6.2024: Reduzierter Preis (im Vergleich zum Listenpreis) für DS70504! (Gültig solange Vorrat reicht).
Kostenfrei Option DS70000-JITTA für Neubestellung aller Versionen.
Vorteile der Rigol DS70000-Serie 5-in-1 Oszilloskop-Workstation

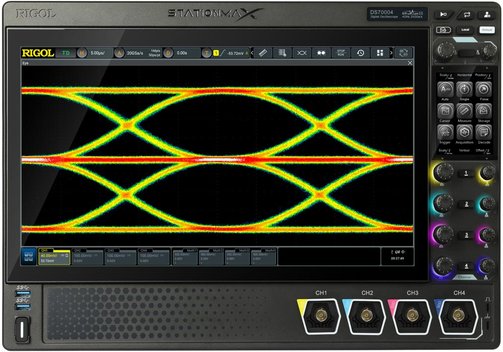

- Großer, schwenkbarer 15,6"/39,6 cm Touch-Screen.
- Highend Ausstattung bis 5 GHz/20 GS/s, bis 16-bit-Auflösung.
- Optional Echtzeitaugendiagramm und Jitter-Analysesoftware.
Rigol DS70000-Serie Highend-Multifunktions-Oszilloskope bis 5 GHz
DS70504 und DS70304 aus der Rigol STATIONMAX-Serie
Die Workstations der Rigol STATIONMAX DS70000-Serie basieren auf der erweiterten UltraVision III-Architektur. Sie bieten eine außergewöhnliche Ausstattung mit hoher Abtastrate, tiefem Speicher, schneller Wellenformerfassungsrate und einer besseren vertikalen Auflösung im Vergleich zu früheren Designs. Das Herzstück der UltraVision III-Architektur ist der Phoenix-Chipsatz mit mehreren von Rigol entwickelten ASICs, die das analoge Front-End bilden und die große Signalverarbeitungsleistung liefern. Verschiedenen Trigger-, Mathematik- und Anzeigeoptionen sowie alle üblichen seriellen Busprotokoll-Analysefunktionen sind in erweiterter Form verfügbar. Integrierte Spannungsmesser, Frequenz-Zähler und Totalisator runden das Messspektrum ab.
- 5-in-1 Workstation: Highend-Oszilloskop, Voltmeter, Frequenzzähler/Totalizer, Echtzeit-Spektrum-Analysator (Option RTSA), Protokoll-Analysator (Option).
- 4 analoge Eingangs-Kanäle.
- Bandbreite 3 GHz oder 5 GHz.
- Sample-Rate bis 20 GS/s.
- Baugröße 7 HE (volle Rack-Größe).
- Zwei Touch-Displays:

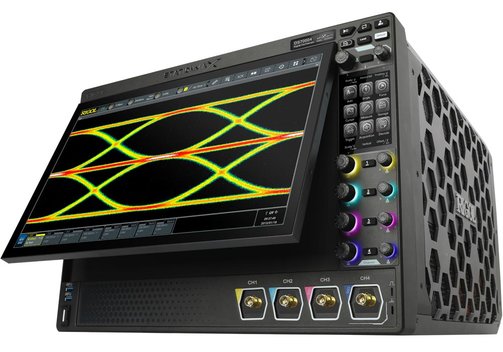

Schwenkbarer, kapazitiver 15,6"/39,6 cm Touch-Farbbildschirm (Hauptdisplay, für mehrere Messungen teilbar).
3,5"/8,9 cm Touch-Display für Geräte-Einstellungen. - Speichertiefe 500 Mpts, optional bis 2 GPts.

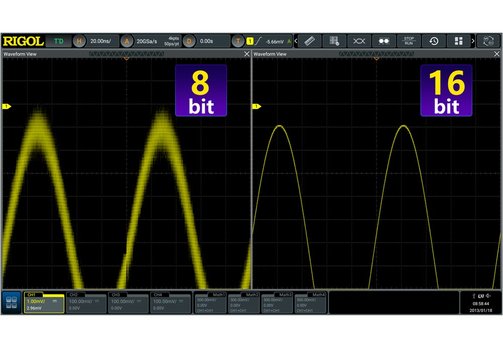

- Die vertikale Auflösung kann zwischen 8 bit und 16 bit umgeschaltet werden - ideal für die Messung sehr kleiner Signalkomponenten.
- Signalerfassungsrate bis 1 Mio Wfms/s.
- Vielfältige Darstellungs-, Mathematik- und Trigger-Funktionen (z. B. Zonen-Trigger).

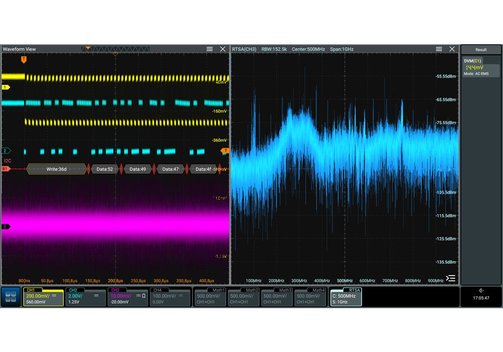

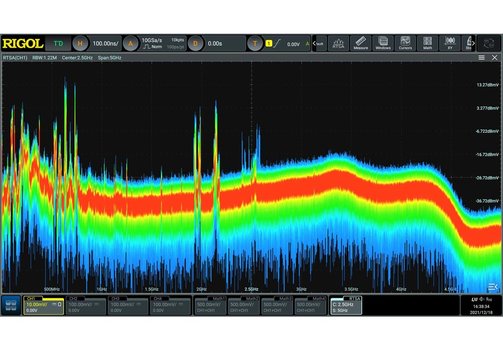

- Zwei Arten der Spektrum-Analyse: "Normale" FFT-Analyse mit 1 Mio. Abtastpunkten zur Darstellung des Frequenzspektrums und erweiterte FFT für Echtzeit-Spektrum-Analyse mit einer sehr schnellen Berechnungsgeschwindigkeit von 10.000 FFT/s.

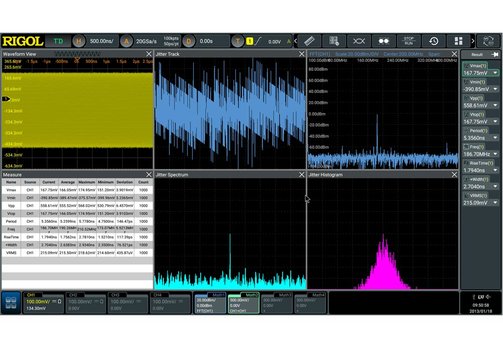

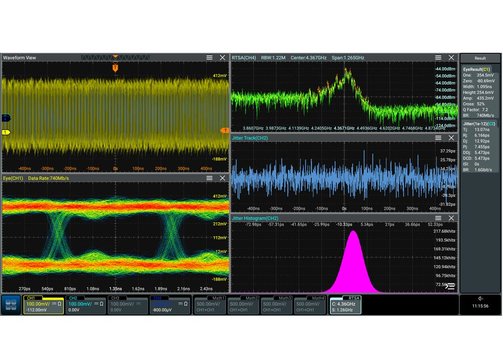

- Optional Echtzeitaugendiagramm und Jitter-Analysesoftware als integrierte Messmethoden. Selbst definierten Pass/Fail-Maske.
- Optional serielle Bus-Protokoll-Analyse- und Trigger-Funktionen.

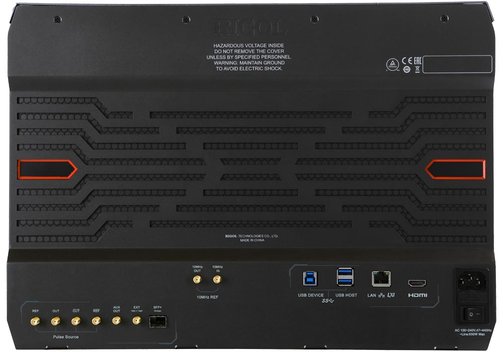

- Schnittstellen: USB 3.0 Host/Device, LAN/Ethernet (Remote-Bedienung oder über Web-Control/Browser), optional USB-GPIB (Adapter) sowie USB-Mouse-Support; außerdem HDMI, TRIG OUT, 10-MHz-IN/OUT, AUX OUT.
- Optional Differenzieller HF-Tastkopf DC bis 7 GHz.
Typische Anwendungen der Rigol STATIONMAX DS70000 Oszilloskope
- Forschung, Entwicklung, Universitäten.
- Produktion und Qualitätskontrolle in der Automobil-, Kommunikations-, Luft- und Raumfahrtindustrie sowie Leistungselektronik.
- Automatisierte Tests.
- Protokollanalyse für serielle Busse in der Automobilelektronik wie CAN-FD, FlexRay, LIN, RS232, SPI.
- Messung und Test von elektronischen Schaltungen.
- Messungen und Analysen von Schaltstromanwendungen.
- Pre-Compliance-Test und Messungen.
- Allgemein Messungen und Test im HF-Bereich.
und vieles mehr.
Modell-Übersicht
| Modell | STATIONMAX DS70304 | STATIONMAX DS70504 |
| Analog-Kanäle | 4 Eingänge, 1 EXT Kanal-Eingang | |
| Analog-Bandbreite | 3 GHz | 5 GHz |
| Sampe-Rate | Sample-Modus: Echtzeit-Sampling; Einzelkanal 20 GS/s, Halbkanal/alle Kanäle 10 GS/s | |
| Kalkulierte Ansteigszeit | (Unter 50 Ω, Einzelkanal, 10...90%, typ.) | |
| ≤108 ps | ≤130 ps | |
| Speichertiefe | Standard: 500 Mpts; Option: 2 Gpts (Einzelkanal), 1 Gpts (Halbkanal/alle Kanäle) | |
| Signalerfassungsrate | ≥1.000.000 Wfms/s | |
| Vertikale Auflösung | Wählbar 8...16 bit | |
| Peak-/Spitzen-Detektierung | Capture 200 ps Glitches | |
| Trigger-Typen | Standard: Flanke, Puls, Slope, Video, Pattern/Muster, Duration/Dauer, Timeout, Runt, Window, Delay, Setup/Hold, n-te Flanke; Optional: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553 | |
| Serielles Decoding | Anzahl: 4 Protokoll-Typen können gleichezitig aktiviert und dekodiert werden; Typen: Standard parallel; Option: RS232/UART, I2C, SPI, LIN, CAN, CAN-FD, FlexRay, I2S, MILSTD-1553 | |
| Weitere Funktionen | Digital-Voltmeter, Quelle ist ein beliebiger Analog-Eingang, Funktion DC, AC+DCeff, ACeff, Auflösung ACV/DCV: 3 bit Präzisions-Frequenzzähler, Quelle ist ein beliebiger Analog-Eingang, Messung von Frequenz, Periode, Totalizer, Zähler-Auflösung 3...8 digit (vom Anwender festgelegt), max. Frequenz entpricht max. Analog-Bandbreite, 48-bit-Totalizer zählt steigende Flanken | |
| Anzeige | 15,6"/39,6 cm schwenkbarer, kapazitiver Farbbildschirm mit Gestensteuerung (Hauptdisplay, für mehrere Messungen teilbar), Auflösung 1920x1080. 3,5"/8,9 cm Touch-Display für Geräte-Einstellungen/benutzerdefinierte Tastatursteuerung, Auflösung 480x320; HDMI Video-Port | |
| Schnittstellen | USB 3.0 Host (2 auf Frontpanel, 2 rückseitig) und Device (1 auf Frontpanel, TMC-Protokoll); 10/100/1000 Mbps Ethernet/LAN, LXI-C, Web-Remote-Control | |
| Abmessungen (mm) | 439 x 310 x 491; < 22,5 kg | |
Vertikale Auflösung der Rigol STATIONMAX DS70000 Serie
| Auflösung | 9 bit | 10 bit | 12 bit | 14 bit | 16 bit | |
| Bandbreite | 20 GS/s | 2 GHz | 1 GHz | 500 MHz | 200 MHz | 75 MHz |
| 10 GS/s | 1 GHz | 500 MHz | 250 MHz | 100 MHz | 50 MHz | |
Lieferumfang: STATIONMAX Oszilloskop-Workstation DS70304 oder 70504, länderspezifisches Netzkabel, USB-Kabel, 4 passive HighZ-Tastköpfe (500 MHz, Typ RP3500A); komplette Gebrauchsanleitung und Programming-Guide per Download
Optionen
| Modell | Beschreibung |
| DS70000-RL-20 | 2 Gpts Speicher-Upgrade |
| DS70000-EMBDA | Embedded serielle Bus-Trigger und Analyse: RS232/UART, I2C, SPI |
| DS70000-AUTOA | Auto serielle Bus-Trigger und Analyse: CAN, CAN-FD, LIN, FlexRay |
| DS70000-AUDIOA | Audio serielle Bus-Trigger und Analyse: I2S |
| DS70000-AEROA | Aerospace serielle Bus-Trigger und Analyse: MIL-STD-1553 |
| DS70000-JITTA | Erweiterte Augendiagramm- und Jitter-Analyse |
| DS70000-USBC | USB 2.0 Pre-Compliance Test |
| DS70000-ENETC | 100Base-T Ethernet Pre-Compliance Test |
| DS70000-RTSA | Echtzeit-Spektrum-Analyse (RTSA) |
