Siglent SDS1104X-U preisgünstiges 4-Kanal Digital-Oszilloskope, 100MHz

Special Price
416,54
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Kurzfristig lieferbar. Lieferzeit ca. 3-10 Arbeitstage
Kurzfristig lieferbar. Lieferzeit ca. 3-10 Arbeitstage
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Dateien/Downloads

Preisvorteil bei Online-Kauf im Web-Shop - 2,5% im Vergleich zum Siglent-Listenpreis!

Vorteile des Siglent SDS1104X-U 100 MHz Economy-Oszilloskops

  • Kostengünstiges 4-Kanal 100 MHz Super-Phosphor-Oszilloskop.
  • Vielseitige, professionelle Funktionen - auch für allgemeine industrielle Anwendungen
  • Ethernet/LAN- und USB-Schnittstellen. Tastköpfe inklusive.

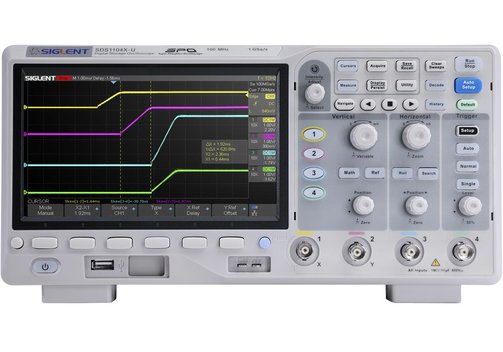

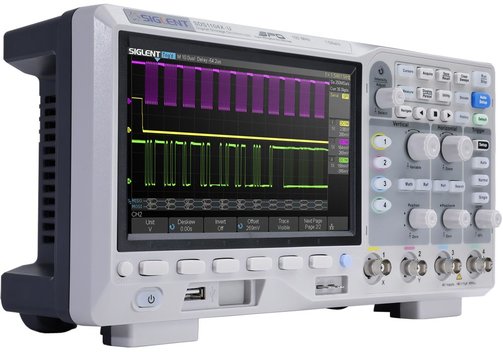

Siglent SDS1104X-U preisgünstiges 4-Kanal Digital-Oszilloskope, 100 MHz

Das SDS1104X-U 4-Kanal-SPO (Super-Phosphor-Oszilloskop) von Siglent hat eine Bandbreite von 100 MHz, eine maximale Abtastrate von 1 GS/s und eine maximale Aufzeichnungslänge von 14 Mpts. Das SDS1104X-U ist die ideale Lösung für Anwender, die auf der Suche nach einem vielseitigen und dennoch sehr wirtschaftlichen 4-Kanal-Scope sind. So ist das Gerät zum Beispiel eine gute Lösung für den Bildungsbereich, für Hobbyisten, aber auch für allgemeine industrielle Anwendungen mit einem sehr knappen Budget.

  • 4 Kanäle, 100 MHz Bandbreite.
  • Echtzeit-Abtastrate bis zu 1 GS/s.
  • Die neueste Generation der SPO-Technologie:
    • Signalerfassungsraten bis 100.000 Wfm/s (Normal-Modus)/400.000 Wfm/s (Sequenz-Modus).
    • Unterstützt 256-Stufen-Intensitätsabstufungs- und Farbtemperaturanzeigemodi.
    • Aufzeichnungslänge bis zu 14 Mpts.
    • Digitales Trigger-System.
  • Intelligente Trigger: Flanke, Steigung, Pulsbreite, Fenster, Runt, Intervall, Zeitüberschreitung (Dropout), Muster.
  • Serielle Bus-Triggerung und -Dekodierung (Standard), unterstützt die Protokolle I²C, SPI, UART, CAN, LIN.
  • Video-Triggerung, unterstützt HDTV.
  • 10 Arten von Ein-Knopf-Shortcuts, unterstützt automatische Einrichtung, Standard, Cursor, Messen, Rollen, Verlauf, Anzeigen/Persistieren, Clear Sweep, Zoom und Drucken.
  • Segmentierter Erfassungsmodus (Sequenz), teilt die maximale Aufzeichnungslänge in mehrere Segmente (bis zu 80.000) entsprechend den vom Benutzer festgelegten Auslösebedingungen mit einem sehr kleinen Totzeitsegment zur Erfassung des qualifizierenden Ereignisses.
  • History-Signalaufzeichnungsfunktion (maximale Länge der aufgezeichneten Wellenform 80.000 Frames).
  • Automatische Messfunktion für 38 Parameter sowie Messstatistik-, Zoom-, Gatter-, Mathematik-, Historien- und Referenzfunktionen.
  • 128 kpts FFT, unterstützt Peaks und Marker.
  • Mathematik- und Messfunktionen verwenden alle abgetasteten Datenpunkte (bis zu 14).
  • Mathematische Funktionen (FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel).
  • Preset-Raste für Benutzer- oder werksseitige Einstellungen.
  • Security-Erase-Modus.
  • Hochgeschwindigkeits-Hardware-basierte Pass/Fail-Funktion.
  • Suchen und Navigieren.
  • Großer 7"/17,8 cm TFT-LCD-Bildschirm mit 800x480 Auflösung.

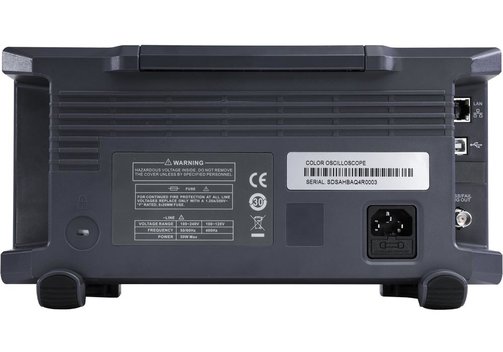

  • Schnittstellen und I/O: USB Host and Device (USB-TMC), Ethernet/LAN, Pass/Fail, Trigger-Out.
  • Unterstützt SCPI.
  • VXI-11+SCPI, Telnet (Anschluss 5024) +SCPI und Sockel (Anschluss 5025) +SCPI-Programmierung über LAN.
  • Unterstützt mehrsprachige Anzeige, eingebettet und online.

Modell-Übersicht

ModellSDS1104X-U
Kanäle4
Bandbreite100 MHz
Samplerate (max.)1 GS/s (ein Kanal), 500 MS/s (zwei Kanäle), 250 MS/s (vier Kanäle)
Speichertiefe (max.)14 Mpts
Signalerfassungsrate (max.)100.000 Wfm/s (Normal-Modus), 400.000 Wfm/s (Sequenz-Modus)
TriggertypenFlanke, Slope, Pulsbreite, Fenster, Runt, Interval, Dropout, Muster, Video
Serieller Trigger und Decoder (standard)I²C, SPI, UART, CAN, LIN
SchnittstellenUSB Host and Device, Ethernet/LAN
I/OPass/Fail, Trigger Out
Tastköpfe (standard)4 passive Tastköpfe PP510 inkl.
Anzeige7"/17,8 cm TFT-LCD (800x480)
Abmessungen (mm)312 x 133 x 151, 2,6 kg

Lieferumfang: SDS 1104X-U, Quick-Start, Netzkabel, USB-Kabel, 4 passive Tastköpfe, Kalibrier-Zertifikat.


Angaben zur Produktsicherheit:

Hersteller:
SIGLENT Technologies CO., LTD., Blog No.4 & No.5, Antongda Industrial Zone, 3rd Liuxian Road, Bao’an District, Shenzhen, 518101/CHN
www.siglent.com
(EU-Niederlassung Deutschland)
