Siglent SSG3000X Serie HF Signal-Generatoren bis 3,2 GHz

Neu
Siglent SSG3000X Serie HF Signal-Generatoren bis 3,2 GHz
weitere Bilder:
Staffelpreise
ab 1 Stk.
ab
€ 1.999,00
ab 3 Stk.
ab
€ 1.899,05
Preis
ab 1.999,00*
ab € 2.378,81 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • HF Frequenzbereich 9 kHz bis 2,1 oder 3,2 GHz.
  • Hohe Genauigkeit und Signal-Reinheit, umfangreiche Modulations-Möglichkeiten.
  • Touch-Screen und USB-, Ethernet/LAN-, optional GPIB-Schnittstellen.

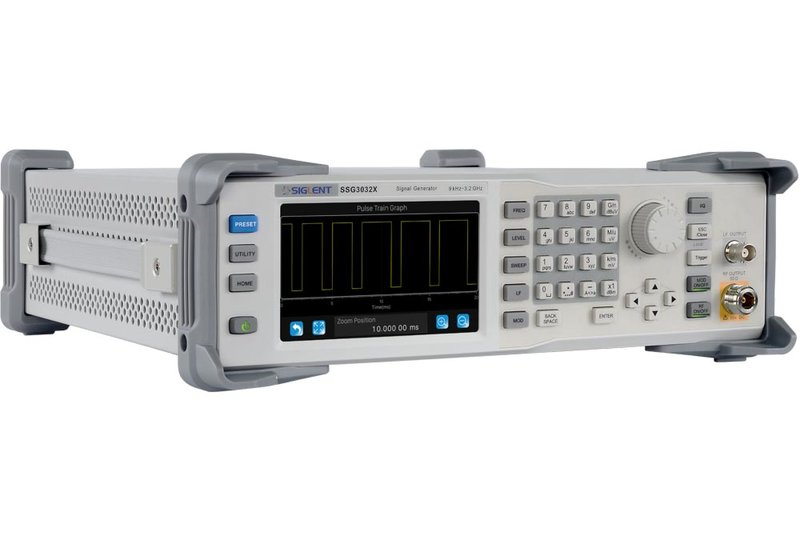

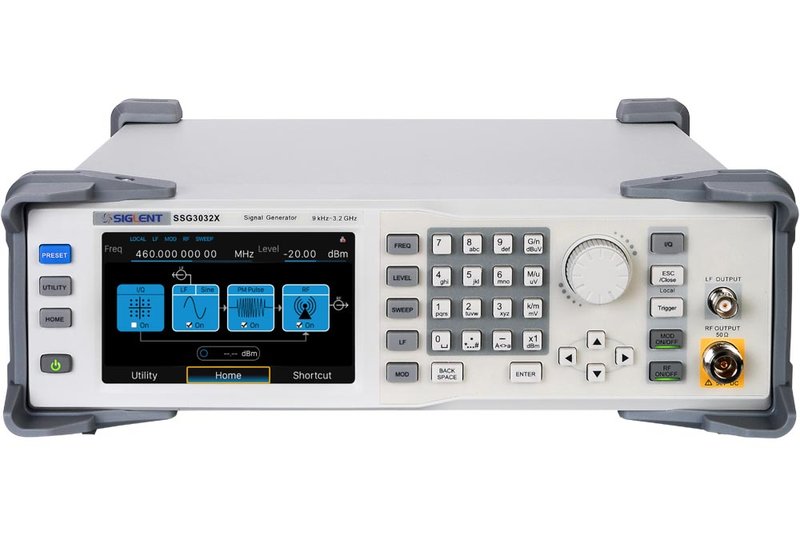

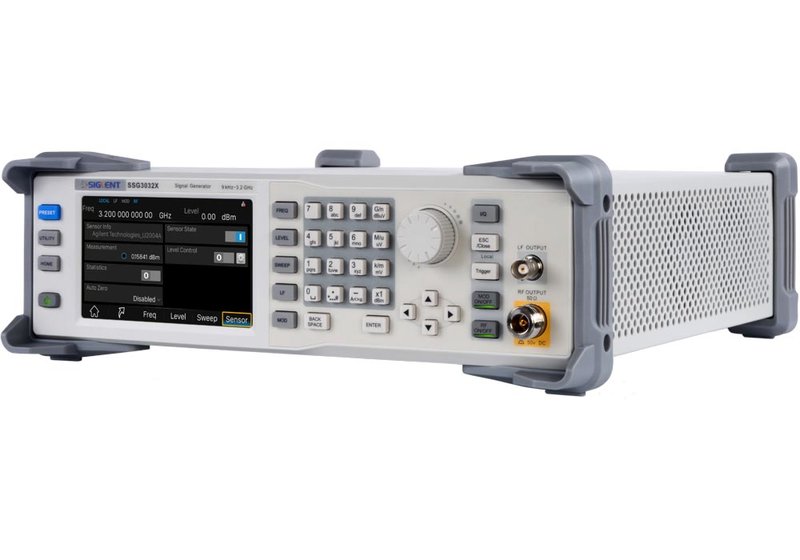

Siglent SSG3000X Serie HF Signal-Generatoren bis 3,2 GHz.

Die HF Signal-Generatoren der Siglent SSG3000X Serie haben einen Frequenz-Bereich von 9 kHz bis 2,1 GHz oder 3,2 GHz. Sie bieten Standard-Analog-Modulation wie AM, FM und PM, außerdem Puls-Modulation und einen optionalen Pulsfolgen-Generator. Zusätzlich können die Geräte, ergänzt durch einen optionalen Basisband-Generator wie den Siglent SDG6000X, IQ-modulierte Signale erzeugen. Dank ihrer hohen Genauigkeit und Signal-Reinheit ist die SSG3000X Serie eine gute Wahl für Forschung und Entwicklung, Ausbildung und Produktion.

    • Frequenz-Bereich bis 2,1 GHz oder 3,2 GHz.
    • 0,01 Hz Auflösung der Frequenz-Einstellung.
    • Pegel Output von -110 dBm bis +13 dBm.
    • Maximaler Pegel bis +20 dBm (typ.).
    • Phasenrauschen: -110 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.).
    • Pegel-Genauigkeit ≤0,7 dB (typ.).
    • AM, FM, PM Analog-Modulation mit interner, externer oder interner+externer Quelle.
    • Puls-Modulation, On/Off-Verhältnis ≥70 dBc.
    • Pulsfolgen-Generator (optional).
    • Externe IQ-Modulation mit SDG6000X als Basisband IQ-Signal.
    • USB Leistungsmeter Mess-Kit.
    • 5"/12,7 cm TFT, kapazitiver Touch-Screen, Maus und Keyboard unterstützt.
    • Fernsteuerung per Web-Browser auf PC und Mobil-Terminals.
    • Standard-Schnittstellen USB Host and Device, Ethernet/LAN, optional GPIB.

Modell-Übersicht

Modell SSG3032X SSG3021X SSG3032X-IQE SSG3021X-IQE
Frequenz-Bereich CW-Modus 9 kHz...3,2 GHz 9 kHz...2,1 GHz 9 kHz...3,2 GHz 9 kHz...2,1 GHz
IQ-Modus - - 10 MHz...3,2 GHz 10 MHz...2,1 GHz
Frequenz-Auflösung 0,01 Hz
Amplituden-Auflösung 0,01 dB
Pegel-Genauigkeit 0,7 dB (typ.)
SSB Phasenrauschen -110 dBc/Hz bei 1 GHz, Offset 20 kHz (typ.)
VSWR (Pegel ≤0 dBm, ALC State ON, 1 MHz≤f≤3,2 GHz)  1,8 (nom.)
Frequenz-Sweep Sweep-Typen: Frequenz-Schritte (lineare oder logarithmische Schritte), Arbiträr-Liste; Sweep-Bereich: Voller Frequenz-Bereich; Sweep-Form: Dreieck, Sägezahn; Sweep-Betriebsarten: Single, kontinuierlich; Schrittabstand: Linear, logarithmisch; Anzahl Punkte - Step-Sweep: 2...65535, List-Sweep: 2...500
Interner NF Modulations-Generator Signalformen: Sinus, Rechteck, Sägezahn, DC; Frequenzbereich Sinus 0,1 Hz...1 MHz/Rechteck, Dreieck, Sägezahn 0,1 Hz...20 kHz; Einstellung Frequenzauflösung: 0,01 Hz;
NF Frequenz-Sweep Betriebsart: Digital-Sweep in diskreten Schritten; Schrittabstand: Linear, logarithmisch; Sweep-Form: Sägezahn, Dreieck; Sweep-Richtung: Auf/ab; Sweep-Bereich 0,01 Hz...1 MHz; Trigger-Betriebsarten: Auto, Keyboard, ext. Anschluss, Bus; Trigger-Steigung: Positiv, negativ
Analog-Modulationen AM/Amplituden-Modulation Quelle: Intern, extern, intern+extern; AM-Tiefe Einstellbereich: 0...100%
FM/Frequenz-Modulation Modulationstypen intern, extern, intern+extern; maximale Abweichung n*1 MHz (typ.); Auflösung 0,1% der gesetzten Abweichung oder 1 Hz, was auch immer größer ist
ΦM/Phasen-Modulation Modulationsquelle intern, extern, intern+extern; maximale Abweichung n*5 rad; Auflösung 0,1% der gesetzten Abweichung oder 0,01 rad, was auch immer größer ist
Puls-Modulation Modulationsquelle intern, extern; On/Off-Verhältnis 1 MHz70 dBc; Anstiegs-/Abfall-Zeit (10%/90%) 10...90% der HF-Amplitude: <15 ns (typ.); Puls-Wiederholzeit Einstellbereich: 40 ns...300 s
Puls-Generator Puls-Betriebsarten: Einfach-Puls, Doppel-Puls; Puls-Quelle: Intern/extern, Puls-Polarität: Normal, invers; Puls-Periode Einstellbereich: 40 ns...300 s, Auflösung der Einstellung: 10 ns, Pulsbreiten Einstellbereich 20 ns...300 s, Auflösung der Einstellung 10 ns
IQ-Modulation - Quelle: Extern, Bandbreite: Basisband I oder Q <100 MHz (typ.); HF (I+Q) <200 MHz (typ.)
Pulsfolgen-Generator (Option PT) Anzahl Pulse 1...2047, Anzahl Wiederholungen pro Puls 1...65535, Puls On- und Off-Zeit Einstellbereich 20 ns...300 s, Puls O und Off-Zeit Einstellgenauigkeit 10 ns

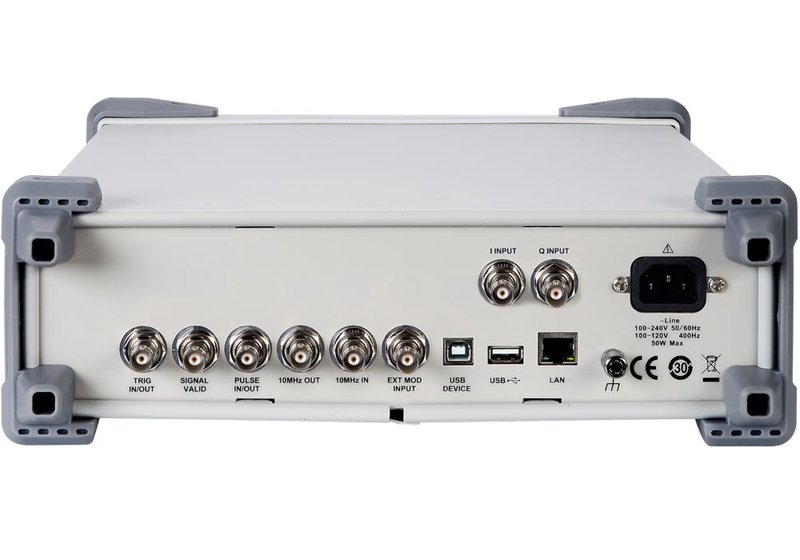

Schnittstellen USB-A 2.0, USB-B 2.0: USB Host, USB Device (USB TMC), Ethernet/LAN (VXI-11, Socket, Telnet, 10/100Base, RJ45), optional GPIB
Anzeige 5"/12,7 cm TFT LCD, kapazitiver Touch-Screen, RGB (800*480)
Abmessungen (mm) 338 x 113 x 369; 4,84 kg (inkl. optionaler IQ-Modulator-Karte)

Lieferumfang: HF Signal-Generator SSG 3032X, 3021X, 3032X-IQE oder 3021X-IQE, Quick-Start, Netzkabel, USB-Kabel, Kalibrier-Zertifikat.
