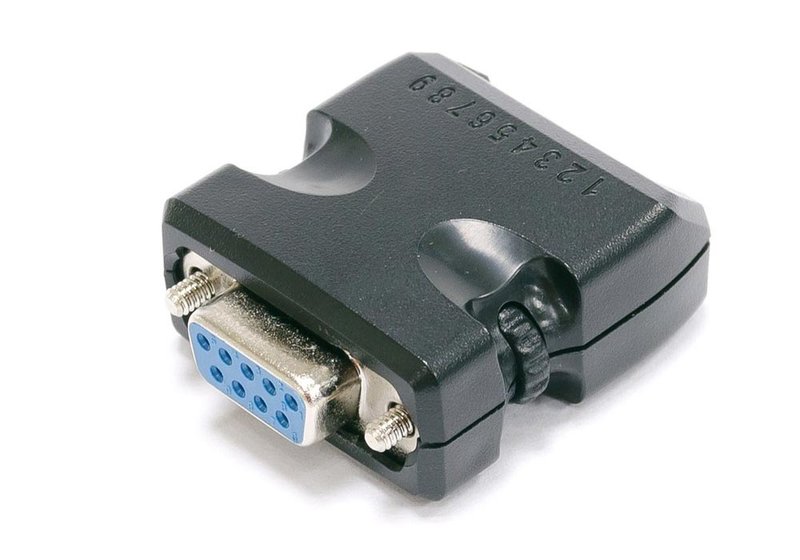

TB-99 und TB-99 CAN-Terminator

9-poliger D-Sub-Klemmblock-Adapter, 120 Ω Abschlusswiderstand zwischen CAN_H und CAN_L. Der CAN-Terminator kann dort eingesetzt werden, wo das CAN-Kabel oder der CAN-Knoten am Ende keine interne Terminierung hat.

  • Setzt eine 9-polige Sub-D-Buchse in einen 9-poligen Anschlussblock um.
  • 120 Ω Abschlusswiderstand zwischen Pin 2 und Pin 7 (CAN_H und CAN_L).

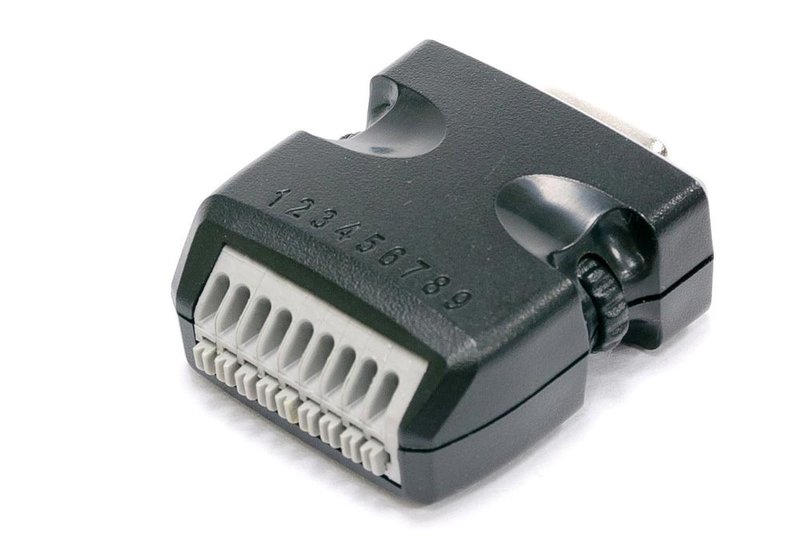

  • Schraubenloser Anschlussblock mit Federklemmen für eine einfache und schnelle Verdrahtung.
  • Der Anschlussblock liefert vollständig alle 9 Signale, die direkt den 9 Pins der 9-poligen D-Sub-Buchse entsprechen.
  • Litzenleiter (AWG) 20...26.
  • Länge des Drahtstreifens 8,5...10,0 mm.
  • Nennleistung 9-polige Sub-D-Buchse 250 V/1,5 A, Klemmleiste 300 V/2 A.
  • Betriebstemperatur -40...115°C.
  • Abmessungen (mm) 35 x 43 x 17.
  • Variante TB-99 ESD mit 30 kV IEC ESD Schutz.
  • Variante TB-99 CAN mit 120 Ω Abschlusswiderstand zwischen Pin 2 und Pin 7 (CAN_H und CAN_L).

Modell-Übersicht

ModellTB-99TB-99 ESDTB-99 CAN
Anschluss 19-polige Sub-D Buchse
Anschluss 2Schraubenloser Anschlussblock mit Federklemmen
SignaleTerminal-Block liefert vollständig alle 9 Signale, die direkt den 9 Pins der 9-poligen D-Sub-Buchse entsprechen
Zusatz-Funktionen-30 kV IEC ESD Schutz120 Ω Abschlusswiderstand zwischen Pin 2 und Pin 7 (CAN_H und CAN_L)
