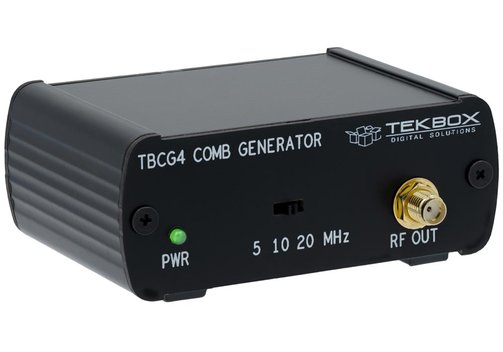

Tekbox TBCG4 Mehrzweck-Kammgenerator
Tekbox TBCG4 Mehrzweck-Kammgenerator
Der Tekbox TBCG4 ist ein universell einsetzbarer Oberwellenkammgenerator. Der TBCG4 bietet eine umschaltbare Basisfrequenz von 20 MHz, 10 MHz oder 5 MHz. Er erzeugt ein flaches Kamm-Spektrum bis 1 GHz. Die Stromversorgung des Kammgenerators erfolgt über eine USB-C-Buchse auf der Rückseite. DieTekbox TBCG4 wurde als vielseitiges Laborgerät für die Messung von Kabelresonanzen, Abschirmungseffektivität, Filtern, Übersprechen, EMV-Testaufbauten und mehr entwickelt und charakterisiert. Kammgeneratoren werden in der Regel als Allzweckquelle für breitbandige HF-Signale oder schmale Impulse mit schneller Anstiegszeit eingesetzt.
- Basisfrequenzen 5 MHz, 10 MHz, 25 MHz, wählbar über Schiebeschalter auf der Frontplatte.
- Charakterisiertes Kamm-Spektrum 5 MHz...1 GHz.
- Ausgangsamplitude des 20-MHz-Kammspektrums -19 dBm ±3 dB.
Ausgangsamplitude des 10-MHz-Kammspektrums -28 dBm ±3 dB.
Ausgangsamplitude des 5-MHz-Kammspektrums -38 dBm ±3 dB. - Flachheit des Spektrums von 5 MHz bis 1 GHz: <10 dB.
- Impulsanstiegszeit <300 ps.
- Ausgang 50 Ω, SMA-Buchse.
- Stromversorgung USB C, Stromaufnahme 120 mA.
- Abmessungen (mm, LxBxH) 56 x 81 x 33; 95 g.
