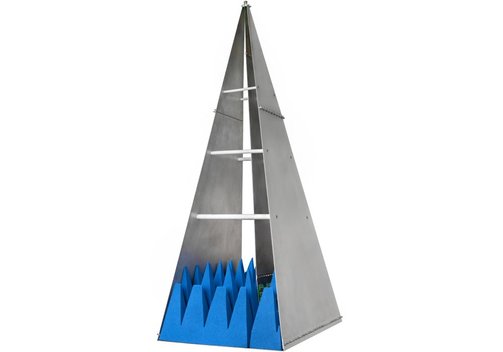

TekBox TBGTC1 GTEM-Zelle

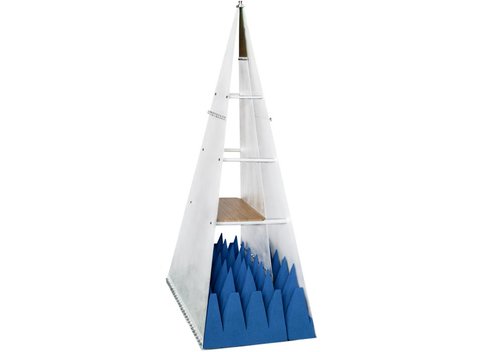

Die TekBox TBGTC1 ist eine kostengünstige, offene GTEM-Zelle für die vorbereitende EMV-Konformitätsprüfung. Im Gegensatz zu TEM-Zellen, die bei höheren Frequenzen Grenzen haben, können GTEM-Zellen bis zu vielen GHz betrieben werden. Mit einem Spektrum-Analysator mit Mitlaufgenerator, moduliertem Leistungsverstärker und der EMCview-Software können Produkte vor und nach EMV-bezogenen Designänderungen mit der TBGTC1 auf Störaussendung und Störfestigkeit untersucht werden. Bei vertikaler Aufstellung benötigt die TBGTC1 nur eine Fläche von 78 cm x 52 cm. Der Prüfling kann bequem auf ein mitgeliefertes Holzbrett gestellt werden, das auf den Abstandshaltern der GTEM-Zellen ruht.
- Höhe des Septums: 250 mm an der Stelle, an der sich die EUT-Platine befindet.
Äußere Abmessungen (LxBxH, mm): 1452 x 780 x 520.
Gewicht der Zelle: ca. 13 kg.
Maximale EUT-Größe (LxBxH, mm): 200 x 200 x 150.
Definiertes Prüfvolumen (±3 dB < 3000 MHz, LxBxH, mm): 100 x 100 x 100. - GTEM-Zellenanschlüsse: N-Buchse.
- Nennimpedanz der Zelle 50 Ω.
- Frequenzbereich 0,009 MHz...6 GHz.
- Wellenimpedanz 377 Ω.
- Maximale kontinuierliche HF-Eingangsleistung 600 W.
- VSWR: 1:1,3 typisch, 1:1,9 maximal.
- Feldgleichförmigkeit bei maximalem Testvolumen bis 3 GHz < ±6 dB.
