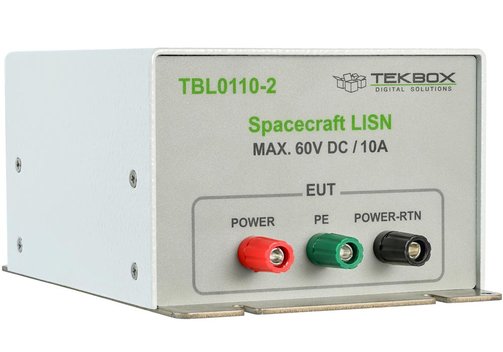

Die TekBox TBL0110-2 ist eine Zweipfad 50 Ω||1 µH LISN, die für einen Bereich von 30 Hz bis 500 MHz charakterisiert ist. Sie basiert auf dem Standard ECSS-E-ST-20-07C Rev. 1. Dieser gibt das allgemeine Schema der LISN vor und lässt eine gewisse Flexibilität bei den Bauteilwerten zu. Die TekBox TBL0110-2 ist für den Einsatz bei EMV-Messungen an Kleinsatelliten und Raumfahrzeugen vorgesehen. Die LISN verfügt nicht über einen Ausgang für leitungsgebundene Emissionsmessungen; stattdessen fungiert sie lediglich als Netzwerk zur Stabilisierung der Leitungsimpedanz. Zur Messung der leitungsgebundenen Emissionen wird eine HF-Stromüberwachungssonde verwendet, die der Norm entspricht. Die 1-µH-Induktivität ahmt die typische Induktivität des Versorgungskabelbaums in kleinen Raumfahrzeugen oder Satelliten nach. Die LISN wird in die Netzleitung und die Netzrückleitung des zu prüfenden Geräts (EUT) eingefügt.
- LISN basierend auf der Norm ECSS-E-ST-20-07C REV 1.
- LISN-Typ V-AMN, 50 Ω||1 µH.
- Charakterisierter Frequenzbereich 30 Hz...500 MHz.
- Gleichstromwiderstand 120 m&OMega;
- Maximaler Strom 10 A kontinuierlich.
- Betriebsspannungsbereich 0...60 VDC.

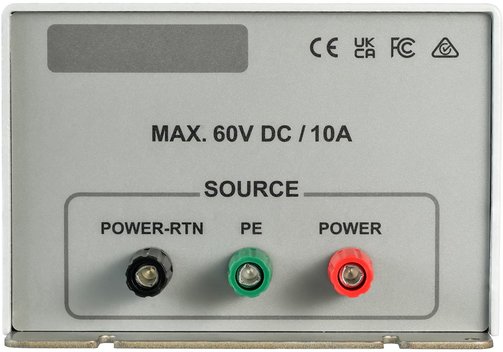

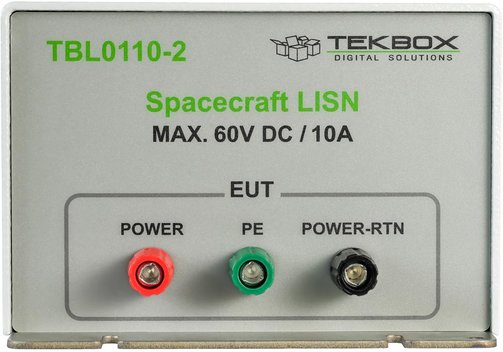

- EUT/SOURCE-Anschlüsse: 4 mm Bananenbuchsen.
- Abmessungen (mm): 120 x 175 x 85; 0,9 kg.
