Tekbox TBLNA-Verstärker-Serie
Tekbox TBLNA-Verstärker-Serie

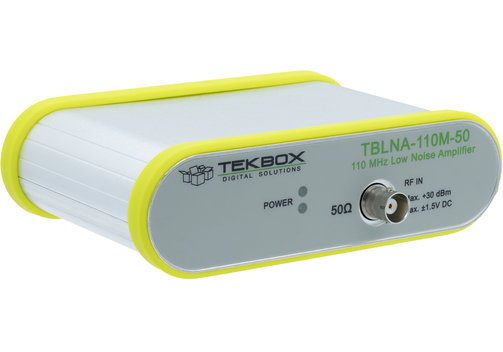

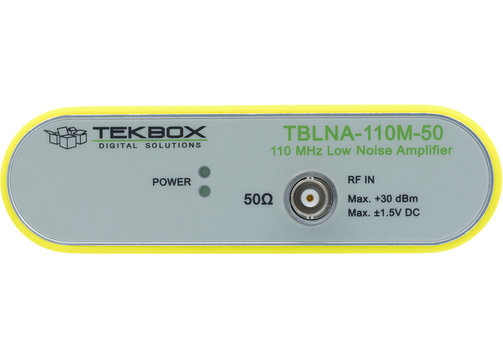

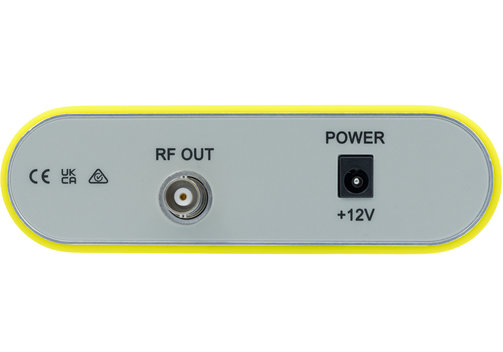

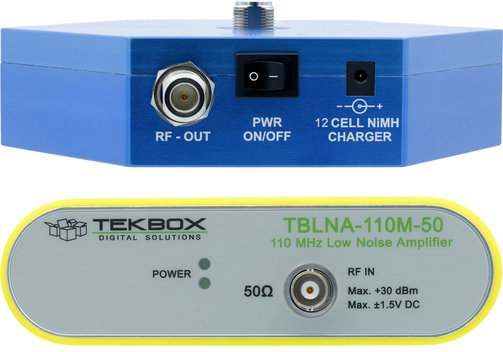

Tekbox TBLNA-110M-50 DC-gekoppelter rauscharmer Verstärker
Der Tekbox TBLNA-110M-50 ist ein gleichstromgekoppelter Verstärker mit einer Verstärkung von 40 dB im Frequenzbereich DC bis 110 MHz. Anwendung: Externer Vorverstärker für den Messempfänger TBMR-110M. Vorverstärker zur Verstärkung von Niedrigpegel-Eingangssignalen für Spektrumanalysatoren. Allzweck-LNA für niedrige und sehr niedrige Frequenzen, bei denen herkömmliche LNAs manchmal unter einem Anstieg der Rauschzahl leiden.
Die Variante Tekbox TBLNA-110M-HZ ist ein DC-gekoppelter Impedanzwandler von 1 MΩ bis 50 Ω mit einem flachen Frequenzgang im Bereich von DC bis 110 MHz und einer 3-dB-Bandbreite von DC bis 500 MHz. Einer der beiden separaten Ausgänge des Impedanzwandlers hat eine Verstärkung von 0 dB, während der andere eine Verstärkung von 20 dB hat. Wenn der TBLNA110M-HZ mit einer 1:10-Oszilloskopsonde verwendet wird, entspricht dies einer Verstärkung von -20 dB oder 0 dB.
Typische Anwendungen sind: In-Circuit-Messungen in 50-Ω-Systemen unter Verwendung von Standard-Oszilloskop-Sonden. Hochohmiges Frontend für Spektrumanalysatoren und andere HF-Geräte mit 50-Ω-Eingängen.

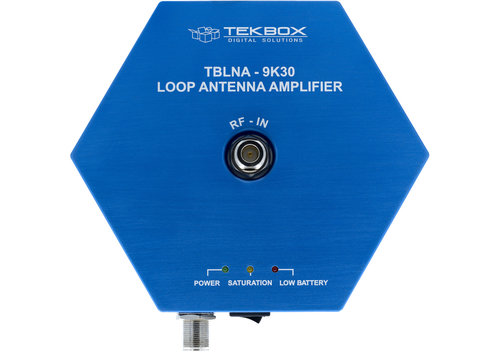

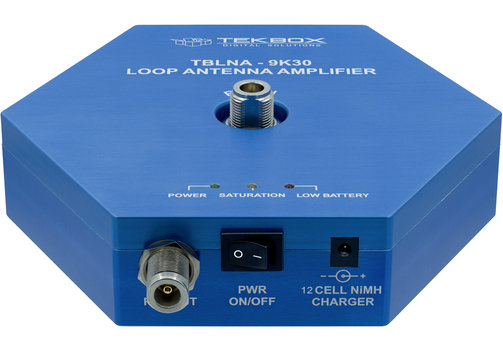

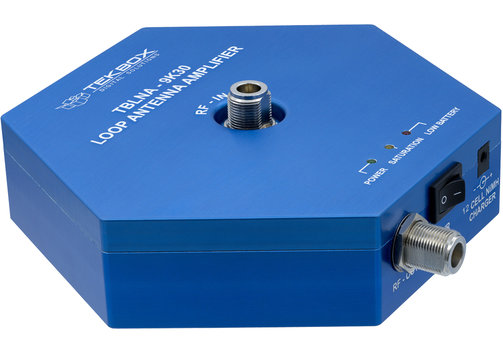

Tekbox TBLNA-9K30 Schleifenantennen-Vorverstärker
Der Tekbox TBLNA-9K30 ist ein Vorverstärker für die TBMA6-P und erweitert den Dynamikbereich der passiven Schleifenantenne. Der Vorverstärker ist für die TBMA6-P konzipiert, kann aber zusammen mit jeder passiven Schleifenantenne für den Frequenzbereich von 9 kHz bis 30 MHz verwendet werden. Der Vorverstärker ist mit einem Ladegerät für 12 Stück Standard-AA-NiMh-Akkus ausgestattet. Ein ¼"-Gewinde an der Unterseite der TBLAA1 ermöglicht den Anschluss an Standardstative.
Model-Übersicht
| Modell | TBLNA-110M-50 | TBLNA-110M-HZ | TBLNA-9K30 |
| Frequenzbereich | DC...110 MHz | Flach: DC...110 MHz, typ.; 3 dB: DC...500 MHz, typ.; nutzbar: DC...1 GHz | 9 kHz...30 MHz |
| Verstärkung | 40 dB, typ. (≙ lineare Spannungsverstärkung 100) | 0 dB, 20 dB | 43 dB, typ. |
| RF-Anschlüsse | BNC-Buchse | BNC-Buchse | N-Buchse |
| Eingangsspezifikation | Impedanz 50 Ω; Rückflussdämpfung >16 dB, typ.; Rauschspannung <1,5 nV/√Hz; 500 Hz...60 MHz: typ. 1 nV/√Hz; max. Pegel -25 dBm (≙0,036 VSS); bei Ausgangssättigung; Schutzstift-Dioden-Begrenzer; max. Pegel +30 dBm in einem 50-Ω-System/±0,7 VDC max. Eingangspegel (±1,5 VDC, 1 s) | Impedanz 1 MΩ||20 pF; Eingangsrauschspannung >2 MHz typ. <10 nV/√Hz; max. Eingangspegel für linearen Ausgang 150 mVSS für Ausgangsübersteuerung bei 20 dB Verstärkung, 1:1; 1,5 VSS für Ausgangsübersteuerung bei 20 dB Verstärkung, 1:10; 1,5 VSS für Ausgangsübersteuerung bei 0 dB Verstärkung, 1:1; 15 VSS für Ausgangsübersteuerung bei 0 dB Verstärkung, 1:10; max. Nennwerte 50 VSSAC | Rückflussdämpfung <-15 dB bei 9 kHz...30 MHz, typ.; Rauschspannung 1 nV/√Hz, typ. |
| Ausgangsspezifikation | Impedanz 50 Ω Rückflussdämpfung >30 dB, typ.; P1dBout +15 dBm (≙3,5 VSS); Ausgangssättigung; IP3out +28 dBm; DC-Offset <10 mV am Ausgang; Eingang terminiert mit 50 Ω | Impedanz 50 Ω; Ausgangsrückflussdämpfung >25 dB; P1dBout +8,6 dBm (1,7 VSS), 20 dB Verstärkung; +8,6 dBm (≙1,7 VSS ), 0 dB Verstärkung; IP3out +19 dBm, 20 dB Verstärkung; +19 dBm, 0 dB Verstärkung; DC-Offset <10 mV Ausgangs-Offset | Rückflussdämpfung <-20 dB bei 9 kHz...30 MHz, typ.; P1dBout +15 dBm (angezeigt durch gelbe LED); IP3aus +28 dBm |
| Stromversorgung | Koaxiale Netzbuchse; 2 mm/5,5 mm; positiver Mittelleiter; Anzeige-LEDs für Power ON, Power Good; Betriebsspannung 12 V; externe Spannungsversorgung 100...240 V, 50/60 Hz; Stromaufnahme 250 mA | Koaxiale Netzbuchse; 2 mm/5,5 mm; positiver Mittelleiter; Anzeige-LEDs für Power ON, Power Good; Betriebsspannung 12 V; externe Stromversorgung 100...240 V, 50/60 Hz; Stromaufnahme 275 mA | 12 Stück Standard AA NiMh-Zellen (nicht im Lieferumfang enthalten); Ladegerät: Mascot Typ 2116; Stromaufnahme 120 mA; Betriebszeit ca. 10 h, je nach NiMh-Akku-Modell; LED-Anzeigen für Power ON, schwache Batterie, Sättigung |
| Abmessungen (mm) | (BxHxL) 135 x 40 x 110; 330 g | (BxHxL) 135 x 40 x 110; 350 g | ⌀180, H 52; 1,7 kg; Stativgewinde ¼“ |
