Vorteile des TekBox TBLPA1 Breitband-Leistungsverstärkers bis 1 W
- Allzweck-HF-Verstärker für Messanwendungen.
- Ausgangsleistung bis 1 W, Frequenzbereich 10 MHz bis 1 GHz.
- Schnittpunkt dritter Ordnung +50 dBm (200 MHz, Δf = 200 kHz typ.).

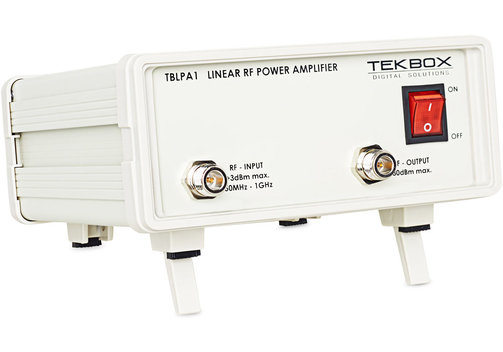

TekBox TBLPA1 linearer HF-Breitband-Leistungsverstärker
Der lineare HF-Breitband-Leistungsverstärker TekBox TBLPA1 ist universell einsetzbar für Test- und Messanwendungen und bietet eine Ausgangsleistung bis 1 W. Er kann im Frequenzbereich von 10 MHz bis 1 GHz und mit reduzierter Ausgangsleistung auch darüber hinaus eingesetzt werden.
Modell-Übersicht
| Modell | TBLPA1 | ||||||||
| Eingang/Ausgang | 50 Ω, N-Buchse | ||||||||

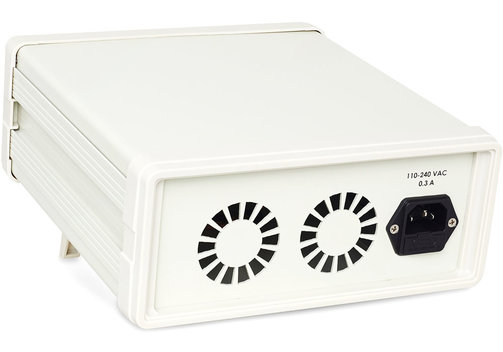

| Versorgungsspannung | 110...240 V; Verbrauch 15 W | ||||||||
| Betriebstemperatur | -20...+60°C | ||||||||
| Frequezbereich | 50 MHz...1 GHz, (3 MHz...1,3 GHz mit reduzierter Ausgangsleistung) | ||||||||
| 1 dB Ausgangskompressionspunkt bei 10 MHz | +29,5 dBm typ. | ||||||||
| 1 dB Ausgangskompressionspunkt bei 100 MHz | +30,9 dBm typ. | ||||||||
| 1 dB Ausgangskompressionspunkt bei 500 MHz | +31,3 dBm typ. | ||||||||
| 1 dB Ausgangskompressionspunkt bei 1 GHz | +28,7 dBm typ. | ||||||||
| Rauschzahl | 2,5 dB typ. | ||||||||
| 2nd Harmonische, 50 MHz, Pout = 30 dBm | <–50 dBc typ. | ||||||||
| 2nd Harmonische, 200 MHz, Pout = 30 dBm | <–40 dBc typ. | ||||||||
| 3rd Harmonische, 50 MHz, Pout = 30 dBm | <–30 dBc typ. | ||||||||
| 3rd Harmonische, 200 MHz, Pout = 30 dBm | <–25 dBc typ. | ||||||||
| Gesamte harmonische Verzerrung | 0,85% bei 200 MHz, Pout = 27 dBm typ. 1,13% bei 200 MHz, Pout = 28 dBm typ. 2,33% bei 200 MHz, Pout = 29 dBm typ. 5,6% bei 200 MHz, Pout = 30 dBm typ. | ||||||||
| Ausgangsinterceptpunkt 3. Ordnung | +50 dBm at 200 MHz, Δf = 200 kHz typ. | ||||||||
| Eingangs-Rückflussdämpfung | 50 MHz: 11 dB typ.; 800 MHz: 16 dB typ. | ||||||||
| Ausgangs-VSWR | 50 MHz: 2.1:1; 800 MHz: 1.4:1 | ||||||||
| Max. Ratifizierung | Max. Eingangsleistung: +5 dBm; der Ausgang des TBLPA1 ist sehr tolerant gegenüber Fehlanpassungen, dennoch ist offene oder kurzgeschlossene Last nicht empfehlenswert und kann Schaden verursachen | ||||||||
| Verstärkung | 36dB typ.; Kleinsignal-Verstärkung (gemessen mit Pin = –20 dBm): | ||||||||
| 3 MHz | 5 MHz | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 200 MHz | 300 MHz | 400 MHz | |
| 16 dB | 34 dB | 43 dB | 42 dB | 41 dB | 40 dB | 39 dB | 38,5 dB | 38,3 dB | |
| 500 MHz | 600 MHz | 700 MHz | 800 MHz | 900 MHz | 1 GHz | 1,1 GHz | 1,2 GHz | 1,3 GHz | |
| 38 dB | 37,8 dB | 37 dB | 35,4 dB | 36,5 dB | 36,2 dB | 35,5 dB | 33,7 dB | 32,1 dB | |
