TekBox TBRFPSX Allzweck-2-Wege-Leistungssplitter/Leistungskombinierer

TekBox TBRFPSX 2-Wege-Leistungssplitter/Leistungskombinierer
ab € 86,87
inkl. MwSt. zzgl. Versandkosten
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Dateien/Downloads

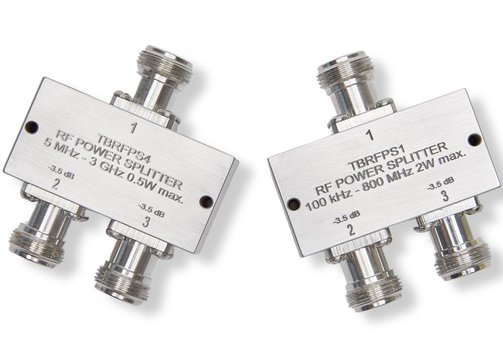

TekBox TBRFPSX Allzweck-2-Wege-Leistungssplitter/Leistungskombinierer

Modell-Übersicht

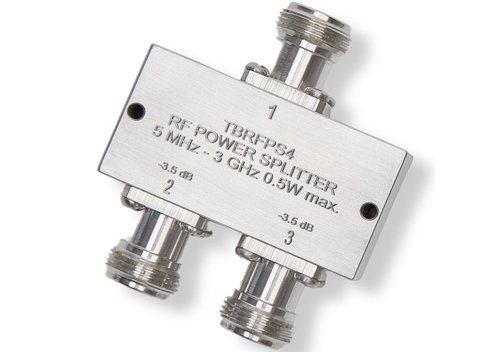

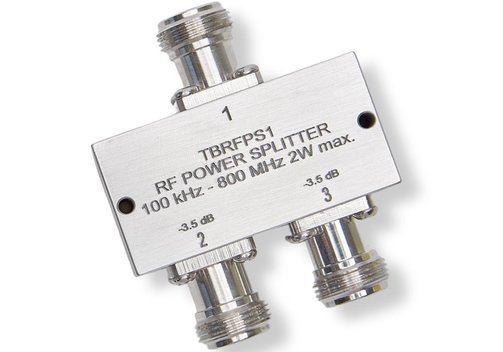

ModelTBRFPS1TBRFPS4
Typ2-Wege-RF-Leistungssplitter/-Kombinierer
Frequenzbereich100 kHz...800 MHz5 MHz...3 GHz
Max. Leistung2 W0,5 W
Typische Performance Leistung im mittleren BandbereichS21 über 3 dB: -0,5 dB
S31 über 3 dB: -0,6 dB
Amplituden-Unsymmetrie: 0,1 dB
Phasenunsymmetrie: 0.1°
Isolierung: 23 dB
SWR Anschluss 1: 1,2
SWR Anschluss 2: 1,2
SWR Anschluss 3: 1.2		S21 über 3 dB: -0.6 dB
S31 über 3 dB: -0,9 dB
Amplituden-Unsymmetrie: -0. dB
Phasenunsymmetrie: 0,5°
Isolierung: 21 dB
SWR Anschluss 1: 2,0
SWR Anschluss 2: 2,0
SWR Anschluss 3: 2,0
SteckverbinderTyp N

Datasheet_Tekbox_TBRFPSX_en.pdf
