Vorteile der TH9010 Sicherheits-/Hipot-Prüfgeräte

  • Ausgangsleistung 50 VA pro Einheit, AC 5 kV/10 mA, DC 6 kV/5 mA.
  • Isoliertes Prüfgerät mit 4 oder 8 Kanälen, Option für bis zu 128 Kanäle.
  • Schnellentladungs- und Lichtbogenerkennungsfunktion, geeignet für die Analyse in Anwendungen mit elektrischen Maschinen, Motoren, Elektrofahrzeugen usw.

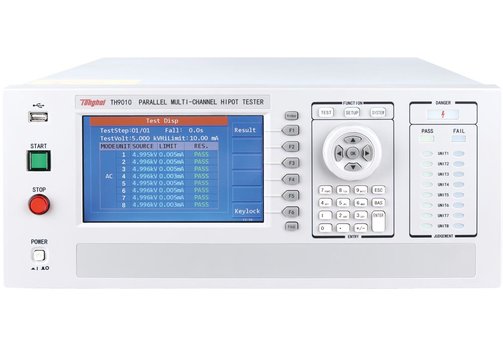

TH9010 und TH9010A Hipot-Tester

Die Tonghui TH9010 und TH9010A sind 8- oder 4-Kanal-Hipot- und Sicherheitstester für die Prüfung und Analyse der Spannungsfestigkeit. Sie können auf bis zu 128 Kanäle erweitert werden. Typische Anwendungen sind automatisierte Testsysteme, Prüfungen an Haushaltsgeräte, Transformatoren, Motoren, elektrische Geräte, in er Beleuchtungsindustrie, an Fahrzeuge mit neuer Energie, elektronischen Komponenten und medizinischen Geräten.

  • Hipot-Tester für die Prüfung und Analyse der Spannungsfestigkeit.
  • TH9010 parallel 8-Kanal, TH9010A parallel 4-Kanal.
  • Jeder Kanal kann durch einen Vierkanalscanner erweitert werden: Ein Gerät kann auf 128 Kanäle erweitert werden.
  • Vier-Kanal-Scanner unterstützt die Kontaktprüfungsfunktion.
  • Einzelne Ausgangsleistung AC 5 kV/10 mA, 50 VA, DC 6 kV/5 mA.
  • Isolationswiderstands-Prüfspannung 0,10...1,00 kV.
  • Erhöhte Sicherheit: Schutz vor elektrischem Schlag.
  • Schnellentladungs- und Lichtbogenerkennungsfunktion.
  • Arbiträr einstellbare Spannungsanstiegszeit und Prüfzeit, frei einstellbare Wartezeit für Isolationswiderstand.
  • Key-Sperrfunktion.
  • Anzeige des PASS/FAIL-Ergebnisses jedes Kanals unabhängig und des Gesamtergebnisses gleichzeitig.
  • Speichern von 100 Testdateien, jede Datei kann maximal 20 Testschritte enthalten.

Modell-Übersicht

ModellTH9010TH9010A
Kanäle8 separate Kanäle/parallele Ausgänge4 separate Kanäle/parallele Ausgänge
Ausgangsleistung50 VA/Kanal50 VA/Kanal
SpannungsfestigkeitsprüfungAusgangsspannung AC 0,10...5,00 kV, DC 0,10...6,00 kV.
Stromprüfbereich AC 0...10,00 mA, DC 0 µA...5,00 mA, Schnellentladefunktion: Entladung nach Testende (DCW)
IsolationswiderstandsprüfungAusgangsspannung 0,10...1,00 kV.
Widerstands-Testbereich 0,1 MΩ...10,0 GΩ.
Genauigkeit der Widerstandsprüfung 0,10 MΩ...999 MΩ/1,00 GΩ...10,0 GΩ
Entladungsfunktion: Automatische Entladung nach Beendigung der Prüfung
LichtbogenerkennungPrüfbereich entsprechender Strom 1...20 mA
SicherheitSchutz gegen elektrischen Schlag
TimingSpannungsanstiegs- und -abfallzeit 0,1...999,9 s; Prüfzeiteinstellung (AC/DC) 0,2...999,9 s; Wartezeit (IR) 0,2...999,9 s
SpeicherSpeicher Speicherplatz für 100 Testdateien, jede Datei kann maximal 20 Testschritte enthalten
SchnittstellenUSB Host & Device, RS232, Handler
Anzeige7"/17,8 cm 800x480 Punktmatrix, TFT-LCD Anzeige
Abmessungen (mm)430 x 177 x 630; 40 kg
OptionenTH90101 4-Geräte-Vier-Kanal-Scan-Expander für 8-Kanal-Gerät
TH90101A 4-Geräte-Vier-Kanal-Scan-Expander für 4-Kanal-Gerät
