Digilent MCC USB-230-Serie multifunktionale USB-DAQ-Geräte
Vorteile der multifunktionalen I/O-Datenerfassungsboxen USB-234 und USB-231-OEM
- Einfach zu bedienende Datenerfassung mit USB – Minilab- oder OEM-Board-Design.
- Analoge Ein- und Ausgänge mit 16-bit-Auflösung, 8 Digital-I/O-Kanäle.
- USB-gespeistes Gerät.
Digilent MCC USB-230-Serie multifunktionale USB-DAQ-Geräte

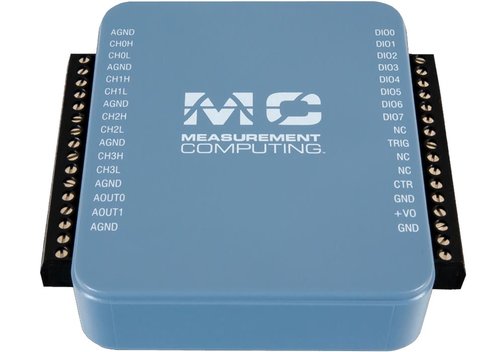

Die Modelle USB-231 (nur als OEM-Board) und USB-234 (nur als DAQ-Box-Version) verfügen über 8 single-ended oder 4 differenzielle Analog-Eingänge mit 16-bit-Auflösung, zwei 16-bit-Analogausgänge, acht Digital-I/Os und einen 32-bit-Zähler. Bei der OEM-Version wurden das Gehäuse und die Schraubklemmen entfernt und Steckleisten hinzugefügt. Die Softwareunterstützung umfasst die kostenlose DAQami-Software für sofort einsatzbereite Datenerfassung, Datenanzeige und Signalerzeugung. Ebenfalls enthalten sind Treiber für die gängigsten Anwendungen und Programmiersprachen, darunter Visual C++, Visual C#, Visual Basic.NET, DASYLab, LabVIEW, MATLAB und Python.
- 8 single-ended oder 4 differenzielle Analog-Eingänge.
- 16-bit-Auflösung.

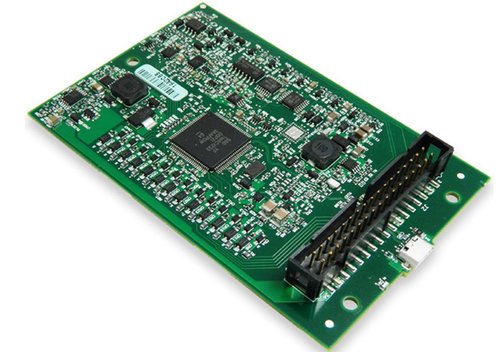

- USB-231-OEM: OEM-Board-Version mit 50 kS/s Abtastrate.

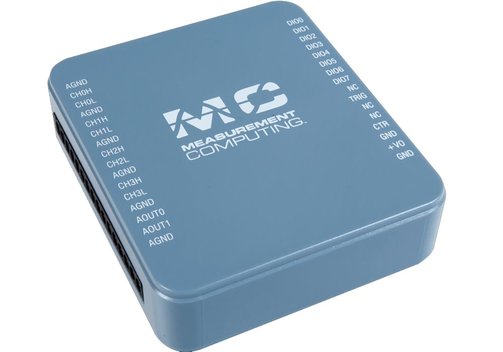

USB-234: USB-Box-Version mit 100 kS/s Abtastrate. - ±10 V Eingangsbereich.
- Zwei 16-bit-Analogausgänge.
- Acht diskrete digitale Ein-/Ausgänge.
- Ein 32-bit-Zählereingang.
- USB-gespeist, keine externe Stromversorgung erforderlich.
Modell-Übersicht
| Modell | USB-234 | USB-231-OEM | |
| 6069-410-013 | 6069-410-100 | ||
| Analoge Eingänge | Anzahl der Kanäle | 8 single-ended oder 4 differenziell; per Software wählbar | |
| A/D | Sukzessive Approximation; 16 bit, 100 kS/s | Sukzessive Approximation; 16 bit, 50 kS/s | |
| Eingangswerte | Eingangsspannungsbereich ±10 V; Arbeitsspannung ±10 V; Eingangsimpedanz >1 GΩ; Eingangsbandbreite 300 kHz | ||
| Triggerquellen | Software, TRIG | ||
| Analoge Ausgänge | Anzahl der Kanäle | 2 | |
| D/A | 16 bit, 1 in 65.536; Aktualisierungsrate 5 S/s simultan pro Kanal max., hardware-gesteuert | ||
| Ausgangswerte | Ausgangsbereich ±10 V; Ausgangsstrom ±5 mA; Ausgangsimpedanz 0,2 Ω | ||
| Triggerquellen | Software, TRIG | ||
| Digital-I/O | Anzahl der Kanäle | 8; jedes Bit kann als Eingang (Standard bei Einschalten) oder Ausgang konfiguriert werden; Pull-Down-Widerstand 47,5 kΩ zur digitalen Masse (GND); absoluter maximaler Spannungsbereich: –0,3...+5 V in Bezug auf die digitale Masse (GND) | |
| Pegel | LVTTL, 3,3 V LVCMOS; Eingangsspannungsbereich bei eingeschaltetem Gerät 0...+5 V/bei ausgeschaltetem Gerät 0...+3,3 V, Eingangsspannung high 2,3 V min./Eingangsspannung low 0,8 V max.; Ausgangsspannung low 4 mA: max. 0,7 V/1 mA: max. 0,2 V, Ausgangsspannung high max. 3,6 V/4 mA: min. 2,1 V/1 mA: min. 2,8 V; max. Ausgangsstrom pro Leitung ±4 mA | ||
| Triggerquelle | TRIG-Eingang | ||
| Zähler | Anzahl der Zähler | 1 | |
| Spezifikationen | Auflösung 32 bit, Flankenzähler (steigend); Eingangsfrequenz max. 5 Hz | ||

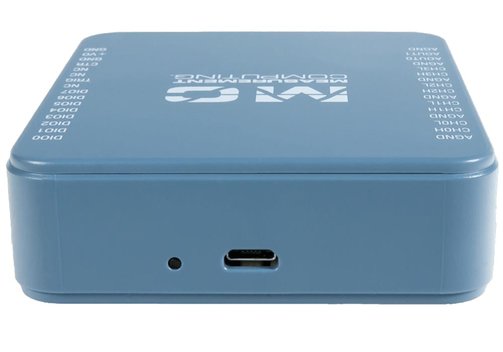

| Schnittstelle | USB 2.0 FullSpeed, USB-Bus-gespeist; die Geräte der USB-230-Serie funktionieren nicht an Bus-gespeisten Hubs | ||
| Anschlüsse | Zwei 16-polige Schraubklemmenstecker | Ein 2x 17-poliger Steckverbinder mit 0,1"/2,5 mm Rastermaß, gekennzeichnet mit J2 | |
| Abmessungen (LxBxH, mm) | 93 x 86 x 24, 105 g (mit Schraubklemmen)/75 x 86 x 24, 83 g (ohne Schraubklemmen) | 98 x 64 x 12, 31 g | |
Lieferumfang: USB 234 oder 231 OEM, USB-Kabel (Micro-USB Typ B), Software und Benutzerhandbuch (Download).
