Beehive-100 Serie EMV-Sonden

Beehive-101A
weitere Bilder:
Preis

ab 95,00*
* zzgl. MwSt. zzgl. Versandkosten
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand
Auf Lager
Beschreibung

Vorteile

  • Planare Konstruktion ideal auch für schmale Spalten und Zwischenräume.
  • Magnetfeldsonde in 3 Schleifengrößen und Sonde für elektrisches Feld erhältlich.
  • Integrierte elektrostatische Abschirmung.

Beehive Serie 100 EMV-Sonden.

Die Beehive EMV-Loop-Sonden 100A, B und C sind schleifenförmig und geeignet für Magnetfelder. Die Loop-Sonden haben eine integrierte elektrostatische Abschirmung und bieten eine Isolation von Gleichtaktsignalen. Daher bieten sie eine exzellente Wiederholpräzision. Die unterschiedlichen Schleifen-Größen erlauben die Auzswahl der optimalen Sonde für vorgegebene Frequenzen bei optimaler Empfindlichkeit und räumlicher Auflösung.

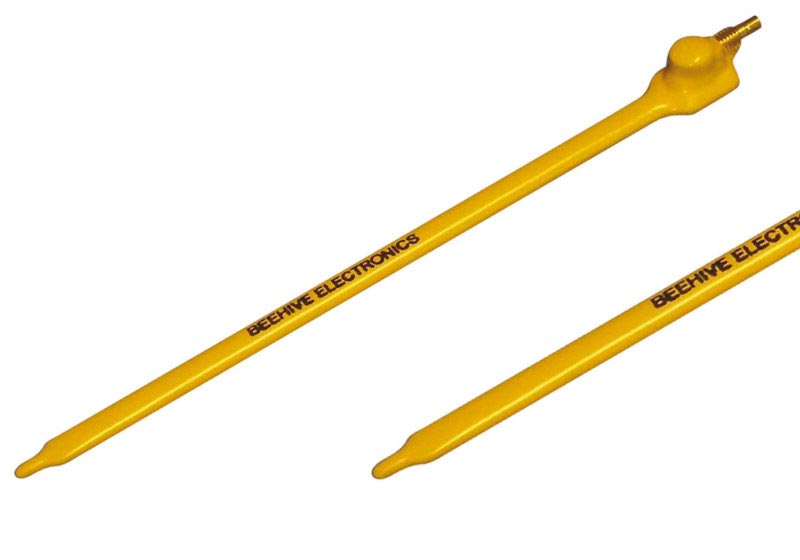

Das Modell 100D ist eine Stich-Sonde für elektrische Felder. Mit ihrer feinen Spitze erlaubt sie eine optimale räumlicher Auflösung. Sie ist bestens geeignet für Aufgaben wie das Verfolgen von EMV-Quellen bis zu den individuellen Pins eines IC.

Durch die planare Konstruktion der Sonden sogar bei den größeren Schleifen (nur ca. 2,8 mm dick) können Sie selbst in schmale Spalten und Zwischenräume eingeführt werden.

  • Integrierte elektrostatische Abschirmung der Loop-Sonden eliminiert Gleichtakt-Einstreuungen.
  • Verschiedene Schleifengrößen für optimale Empfindlichkeit und räumliche Auflösung bei verschiedenen Frequenzen.
  • Sonden-Abmessungen optimiert für kleinen Raum.
  • Kalibrierte Empfindlichkeit bis 3 GHz (abhängig vom Modell). Einsetzbar bis über 6 GHz.
  • Kann von einer Signalquelle betrieben werden um Felder für Tests der elektromagnetischen Störanfälligkeit zu erzeugen.

Modell-Übersicht

Modell Beschreibung Durchmesser Spitze (mm) ca. Durchmesser Loop (mm) ca.

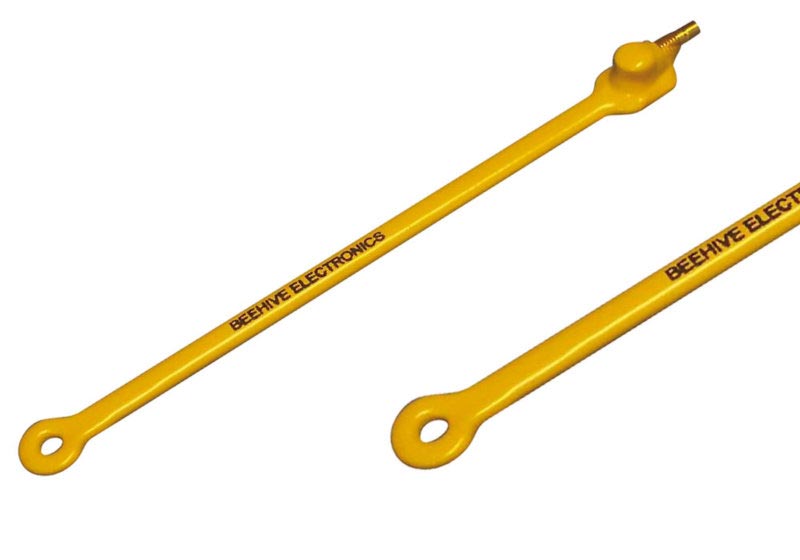

Beehive-100A Magnetfeldsonde, mittelgroße Schleife 12,7 10,2

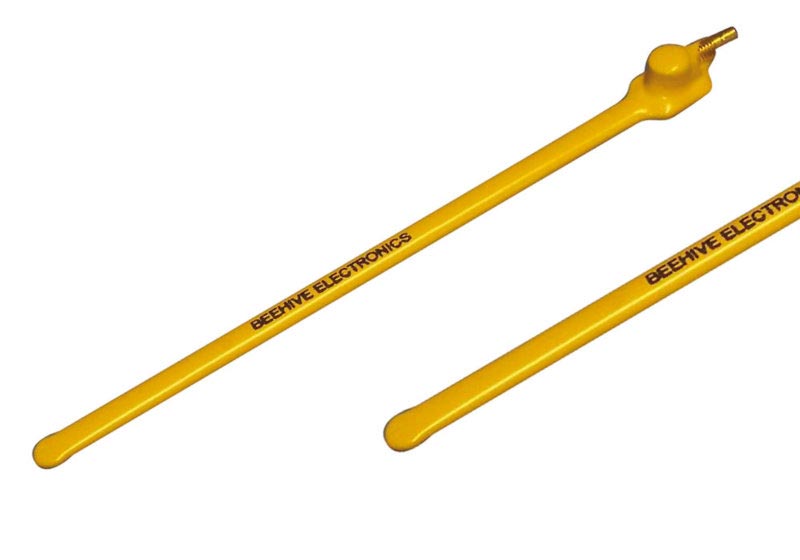

Beehive-100B Magnetfeldsonde, kleine Schleife 6,4 3,8

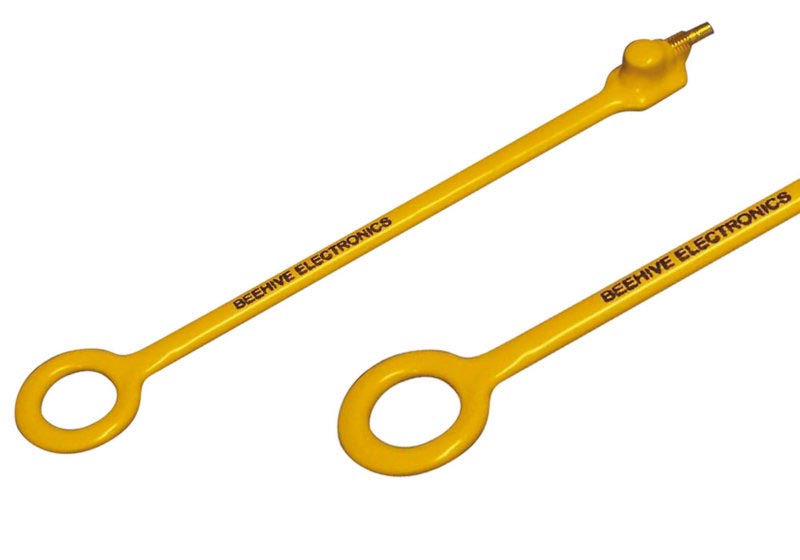

Beehive-100C Magnetfeldsonde, große Schleife 25,4 21,6
Beehive-100D Sonde für elektrisches Feld 2,0 -
Beehive-101A Sonden-Set
