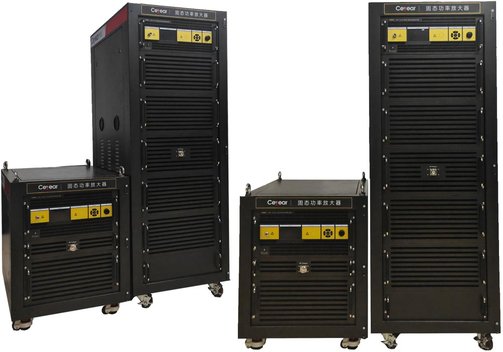

Ceyear 3871XX Serie Halbleiter-Leistungsverstärker

Ceyear 3871XX Serie Halbleiter-Leistungsverstärker bis 110 GHz

min Bestellmenge

1 Stück

Stückpreis:

Grundpreis:

Ausführung

technische Frage?

schliessen

Bitte füllen Sie alle Felder aus.

Art der Frage

Ihre E-Mail-Adresse:

Ihre Frage:

Bitte bestätigen Sie, dass Sie kein Roboter sind.

Ich akzeptiere die Datenschutzbestimmungen

Beschreibung

Dateien/Downloads

Vorteile der Breitband-HF-Leistungsverstärker der Serie Ceyear 3871

Halbleiter-Leistungsverstärker, maximale Betriebsfrequenz bis 170 GHz.
Hohe Ausgangsleistungsstabilität.
LCD-Anzeige und Schnittstellenoptionen LAN/Ethernet/LAN, GPIB/IEEE488.

Ceyear 3871XX Serie Halbleiter-Leistungsverstärker

Die Solid-State-Leistungsverstärker der Serie Ceyear 3871 haben eine maximale Betriebsfrequenz bis 170 GHz und können in Frequenzbänder unterteilt werden, um eine Leistungsverstärkung der Eingangssignale innerhalb des entsprechenden Betriebsfrequenzbereichs zu erreichen. Die Verstärker zeichnen sich durch eine große Bandbreite, hohe Verstärkung und hohe Leistung sowie Funktionen wie einstellbare Verstärkung, Leistungsstabilisierung, Ausgangsleistungsanzeige und Fernsteuerung aus. Diese Serie universeller Hochleistungsverstärker wurde unter Verwendung von Breitband-Hochleistungssignalverstärkungs- und -synthesetechnologie entwickelt und kann in der Forschung und Entwicklung, Herstellung und Wartung von Kommunikationsgeräten eingesetzt werden. Die Verstärker können auch in großem Umfang bei EMV-Prüfungen, nichtlinearen Prüfungen von Hochleistungskomponenten und vielen anderen Bereichen eingesetzt werden und sind unverzichtbare Instrumente in Breitband-Hochleistungsprüfsystemen.

Halbleiter-HF-Leistungsverstärker, verschiedene Modelle mit unterschiedlichen Frequenzbereichen, Verstärkungen und Anschlüssen; maximale Betriebsfrequenz bis 170 GHz.
Breiter Frequenzbereich.
Leistungsverstärkung mit hoher Verstärkung.
Hochpräzise Leistungsanzeige.
Verstärkung einstellbar.
Offene Regelkreisstabilität wählbar.
Mehrere Alarmschutzfunktionen.
Offener Regelkreis: Verstärkung und Ausgangsleistung können mit einer Schrittgenauigkeit von 0,1 dB eingestellt werden.
Interne Stabilität: Mit internen automatischen Pegelregelkreisen kann die Ausgangsleistung fest und stabil eingestellt werden.
Fernsteuerung: Die Parameteranpassung und Funktionseinstellung kann über GPIB oder LAN gesteuert werden.
Anzeige: Anzeige von Ausgangsleistung, reflektierter Leistung, interner Temperatur, Betriebsfrequenz.
Standard 4 HE 19"/48,3 cm oder 5 HE oder kundenspezifisches Rack-Gehäuse.
0...50°C Betriebstemperatur.
Wichtigste Leistung:
- Genauigkeit der Ausgangsleistungsanzeige bis ±0,3 dB.
- Dynamikbereich der Ausgangsleistungsanpassung bis 20...40 dB.
- Stabilität der Ausgangsleistung bis ±0,3 dB bei konstanter Temperatur.
- Gleichmäßigkeit der Ausgangsleistung bis0,3 dB im eingeschwungenen Zustand.
Mehrfacher Schutz:
- Eingangsleistung: 1 mW...1 W (je nach Modell).
- Echtzeit-Überwachung der internen Temperatur: Hochtemperaturalarm und automatischer Schutz.
- Echtzeit-Überwachung der reflektierten Leistung: Mismatch-Alarm und automatischer Schutz.
- Echtzeit-Überwachung des Lüfterbetriebsstatus: Alarm bei Lüfterbetrieb und automatischer Schutz.
Spezielles Design:
- Eingangs- und Ausgangsanschluss können auf der Vorder- oder Rückseite konfiguriert werden.
- Gesperrter Arbeitsstatus: Verhindert Fehlbedienung.
- W- und dBm-Leistungsanzeige zur gleichen Zeit.

Modell-Übersicht

Modell		Frequenz	Verstärkung	Ausgangsleistung	HF-Eingangsport	HF-Ausgangsport
1	3871AD	10 kHz...250 MHz	46 dB	50 dBm	N-Buchse	N-Buchse
2	3871AE	10 kHz...250 MHz	46 dB	52 dBm	N-Buchse	N-Buchse
3	3871AC-1000	10 kHz...250 MHz	60 dB	60 dBm	N-Buchse	L29-Buchse
4	3871AC-2000	10 kHz...250 MHz	63 dB	63 dBm	N-Buchse	L29-Buchse
5¹⁾	3871AC-3500	10 kHz...100 MHz	66 dB	65,5 dBm	N-Buchse	L29-Buchse
6	3871AH	80 MHz...1 GHz	50 dB	50 dBm	N-Buchse	N-Buchse
7	3871AK	80 MHz...1 GHz	53 dB	52 dBm	N-Buchse	N-Buchse
8	3871AK-1000	80 MHz...1 GHz	60 dB	60 dBm	N-Buchse	L29-Buchse
9¹⁾	3871AK-2000	80 MHz...1 GHz	63 dB	63 dBm	N-Buchse	L29-Buchse
10	3871AA-2000	1...2 GHz	63 dB	63 dBm	N-Buchse	L29-Buchse
11	3871AP-2000	2...4 GHz	63 dB	63 dBm	N-Buchse	24JS2000
12	3871AA	1...2,5 GHz	50 dB	50 dBm	N-Buchse	N-Buchse
13¹⁾	3871AP-200	1...1,25 GHz	53 dB	53 dBm	N-Buchse	N-Buchse
14	3871AB	1...6 GHz	45 dB	45 dBm	N-Buchse	N-Buchse
15	3871AB-020	0,5...6 GHz	43 dB	43 dBm	N-Buchse	N-Buchse
16	3871AB-040	0,5...6 GHz	46 dB	46 dBm	N-Buchse	N-Buchse
17	3871AS	0,5...6 GHz	47 dB	47 dBm	N-Buchse	N-Buchse
18	3871AS-060	0,5...6 GHz	48 dB	48 dBm	N-Buchse	N-Buchse
19	3871AS-080	0,5...6 GHz	49 dB	49 dBm	N-Buchse	N-Buchse
20	3871AT	0,5...6 GHz	50 dB	50 dBm	N-Buchse	N-Buchse
21	3871AT-150	0,5...6 GHz	52 dB	52 dBm	N-Buchse	N-Buchse
22	3871AU	0,5...6 GHz	53 dB	53 dBm	N-Buchse	N-Buchse
23	3871AU-250	0,5...6 GHz	54 dB	54 dBm	N-Buchse	N-Buchse
24¹⁾	3871AQ-200	2...8 GHz	53 dB	53 dBm	N-Buchse	N-Buchse
25	3871DA	6...18 GHz	43 dB	43 dBm	N-Buchse	N-Buchse
26	3871DA-040	6...18 GHz	46 dB	46 dBm	N-Buchse	N-Buchse
27	3871DB	6...18 GHz	47 dB	47 dBm	N-Buchse	N-Buchse
28	3871DB-060	6...18 GHz	48 dB	48 dBm	N-Buchse	N-Buchse
29	3871DB-080	6...18 GHz	49 dB	49 dBm	N-Buchse	N-Buchse
30	3871DC	6...18 GHz	50 dB	50 dBm	N-Buchse	N-Buchse
31	3871DC-150	6...18 GHz	51 dB	52 dBm	N-Buchse	N-Buchse
32¹⁾	3871DC-200	6...18 GHz	53 dB	53 dBm	N-Buchse	WRD500D36
33	3871DH	2...18 GHz	43 dB	43 dBm	N-Buchse	N-Buchse
34	3871DH-005	2...18 GHz	37 dB	37 dBm	N-Buchse	N-Buchse
35	3871DH-010	2...18 GHz	40 dB	40 dBm	N-Buchse	N-Buchse
36	3871DK	2...18 GHz	46 dB	46 dBm	N-Buchse	N-Buchse
37	3871DK-080	2...18 GHz	48 dB	49 dBm	N-Buchse	N-Buchse
38	3871DE	2...18 GHz	49 dB	50 dBm	N-Buchse	N-Buchse
39	3871EA	18...26,5 GHz	40 dB	40 dBm	3,5 mm(m)	WR42
40	3871EB	18...26,5 GHz	43 dB	43 dBm	3,5 mm(m)	WR42
41¹⁾	3871EB-050	18...26,5 GHz	47 dB	47 dBm	3,5 mm(m)	WR42
42	3871EB-060	18...26,5 GHz	48 dB	48 dBm	3,5 mm(m)	WR42
43	3871EB-080	18...26,5 GHz	49 dB	49 dBm	3,5 mm(m)	WR42
44	3871EC	18...26,5 GHz	50 dB	50 dBm	3,5 mm(m)	WR42
45	3871EC-120	18...26,5 GHz	51 dB	51 dBm	3,5 mm(m)	WR42
46	3871EC-150	18...26,5 GHz	51 dB	52 dB	3,5 mm(m)	WR42
47	3871FA	26...32 GHz	38 dB	38 dBm	2,4 mm(m)	2,4 mm(m)
48	3871FB	32...40 GHz	38 dB	38 dBm	2,4 mm(m)	2,4 mm(m)
49	3871FE	26...40 GHz	40 dB	40 dBm	2,4 mm(m)	2,4 mm(m)
50	3871FE-020	26...40 GHz	43 dB	43 dB	2,4 mm(m)	2,4 mm(m)
51	3871FF	26...40 GHz	46 dB	46 dB	2,4 mm(m)	WR28
52¹⁾	3871FF-050	26...40 GHz	47 dB	47 dBm	2,4 mm(m)	WR28
53	3871FF-060	26...40 GHz	48 dB	48 dB	2,4 mm(m)	WR28
54	3871FG-080	26...40 GHz	48 dB	49 dB	2,4 mm(m)	WR28
55	3871FG	26...40 GHz	49 dB	50 dB	2,4 mm(m)	WR28
56	3871FG-150	26...40 GHz	51 dB	52 dB	2,4 mm(m)	WR28
57	3871FP	18...40 GHz	43 dB	43 dB	2,4 mm(m)	24JS18000
58	3871FP-005	18...40 GHz	37 dB	37 dBm	2,4 mm(m)	24JS18000
59	3871FP-010	18...40 GHz	40 dB	40 dBm	2,4 mm(m)	24JS18000
60	3871FQ	18...40 GHz	47 dB	47 dBm	2,4 mm(m)	24JS18000
61	3871FQ-060	18...40 GHz	48 dB	48 dB	2,4 mm(m)	24JS18000
62	3871FH	18...40 GHz	49 dB	49 dBm	2,4 mm(m)	24JS18000
63	3871FR	18...40 GHz	50 dB	50 dB	2,4 mm(m)	24JS18000
64	3871HA	40...47 GHz	30 dB	37 dBm	2,4 mm(m)	2,4 mm(m)
65	3871KA	45...60 GHz	25 dB	25 dBm	1,85 mm(m)	1,85 mm(m)
66	3871LA	40...60 GHz	30 dB	33 dBm	1,85 mm(m)	1,85 mm(m)
67	3871LA-005	40...60 GHz	37 dB	37 dBm	1,85 mm(m)	1,85 mm(m)
68	3871DE-1001	30 MHz...18 GHz	50 dBm (bei 30 MHz...1 GHz); 47 dBm (bei 1...6 GHz); 43 dBm (bei 6...18 GHz)		N-Buchse	N-Buchse

1) Entspricht RS103 Elektrische Feldstrahlungsempfindlichkeit 200 V/m Feldstärke.
