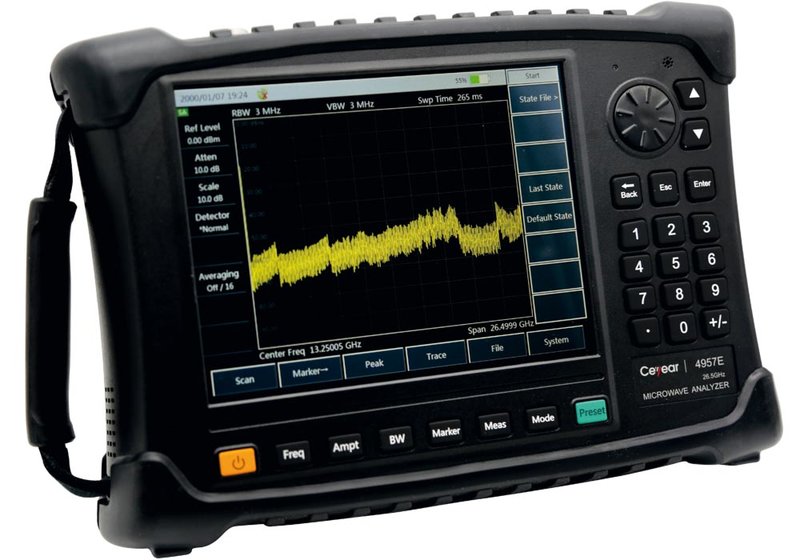

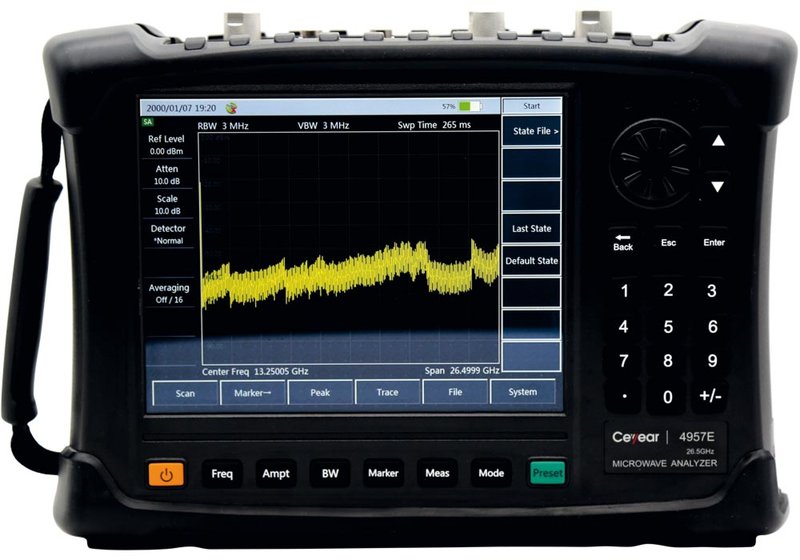

Ceyear 4957 multifunktionaler Handheld-Microwave-Analysator

Neu
Ceyear 4957 Serie Mikrowellen-Analysatoren bis 40 GHz
weitere Bilder:
Preis
ab 21.969,00*
ab € 26.143,11 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • Multifunktions-Analysator mit breitem Frequenz-Bereich 30 kHz...40 GHz.
  • Hervorragende Phasenrausch-Spezifikation wie -110 dBc/Hz bei 1 GHz (1 MHz Offset) und -103 dBc/Hz bei 1 GHz (10 kHz Offset).
  • Option für Wasserfall-Plot, Interferenz-Analyse usw. im Spektrum Modus.

Ceyear 4957 Serie Mikrowellen-Analysatoren bis 40 GHz

Mit einem Frequenzbereich von bis zu 18 GHz, 26,5 GHz oder 40 GHz vereinen die Mikrowellen-Analysatoren Ceyear 4957D/E/F mehrere Funktionen in einem Gerät: Dual-Port Vektor-Netzwerkanalyse, Kabel- und Antennen-Zuführungs-Test, Vektorspannungs-Messung, Spektum-Analyse (Kanal-Leistung, Nachbarkanal-Leistung, belegte Bandbreite, Interferenz-Analyse und Frequenz-Zählung), Feldstärke- und Leistungs-Messung für leistungsstarke, umfassende Tests.

  • Die vektorielle Dual-Port Netzwerk-Analyse kann eine umfassende Messung von HF-Netzwerkparametern schnell und präzise durchführen und bietet logarithmische, lineare, Phasen-, Gruppenverzögerungs-, Impedanztabellen, Polarkoordinaten, SWR und andere Anzeigeformate sowie Optionen zur Zeitbereichsmessung.
  • Der Kabel- und Antennen-Zuführungs-Test kann das SWR, die Rückflussdämpfung, die Impedanz, die Kabeldämpfung und andere Parameter von Mikrowellen-Netzwerken wie Antennenzuführungen, Übertragungsleitungen und Kabeln messen und Impedanzdiskontinuitätspunkte in Zuführungen und Kabeln mit DTF-Funktion komfortabel messen.
  • Die vektorielle Spannungs-Messfunktion verwendet anstelle des herkömmlichen Vektor-Voltmeters eine integrierte Lösung, um die elektrische Länge von Kabeln und einigen anderen zu prüfenden Geräten genau zu testen.
  • Die Spektrum-Analyse des Ceaeyr 4957 ist ein Spektrum-Analysator mit Standardfunktionen, der die Spektral-Eigenschaften in einer elektromagnetischen Umgebung umfassend messen kann.
  • Die Feldstärke-Messfunktion verfügt über eine benutzerfreundliche Oberfläche und eine hohe Test-Empfindlichkeit. Mit der entsprechenden Test-Antenne kann sie das elektromagnetische Spektrum effektiv überwachen und wird häufig in der Überwachung der elektromagnetischen Umgebung im Weltraum und im Funkmanagement eingesetzt.
  • Der USB-Leistungssensor ist konfiguriert, um einen großen Dynamik-Bereich und eine hochpräzise Leistungs-Messung zu erreichen, und kann auch eine Leistungsüberwachung über den Spektrums-Eingang durchführen.
  • Nachfolge-Modelle des Ceyear 4958.

Eigenschaften

  • Umfangreiche Testfunktionen:
    Test der Antennen-Zuführung,
    vektorielle Netzwerkanalyse,
    Spektrum-Analyse,
    Feldstärke-Messung,
    Leistungs-Überwachung,
    vektorielle Spannungsmessung,
    USB-Leistungsmessung, etc.
  • Kompakte Größe, geringes Gewicht, portable.
  • 8,4"/21,3 cm LCD-Touchscreen, einfach zu bedienen mit intuitiver Benutzeroberfläche, visuelle Anzeige.
  • Testdaten können gespeichert und abgerufen werden. Es stehen drei Arten von Speichermedien zur Verfügung: 1,5 G oder mehr leistungsstarker interner Speicher, externer USB-Speicher, externer SD-Speicher.
  • Batteriebetrieben, geeignet für den Feldeinsatz. Intelligentes Energiemanagement, mit Anzeige der Restbatteriekapazität und Alarmfunktion bei niedrigem Batteriestand sowie Energiesparfunktion im Schlafmodus.
  • Datenspeicher-, Wiedergabe- und Vergleichsfunktionen.
  • USB, LAN und andere Schnittstellen zur Programmsteuerung und Datenübertragung.

Modell-Übersicht

Modell4957D4957E4957F
Antennen-Zuleitungs-TestFrequenz-Bereich30 kHz...18 GHz30 kHz...26,5 GHz50 MHz...40 GHz
Frequenz-Genauigkeit±1x10-6
Effektive Direktivität30...40 dB30...38 dB28...35 dB
Vektorielle Netzwerk-AnalyseFrequenz-Bereich30 kHz...18 GHz30 kHz...26,5 GHz50 MHz...40 GHz
Frequenz-Genauigkeit±1x10-6
Effektive Direktivität30...40 dB30...38 dB28...35 dB
Leistungs-MonitoringFrequenz-Bereich100 kHz...18 GHz100 kHz...26,5 GHz100 kHz..40 GHz
Leistungs-Bereich-60...+20 dBm-60...+20 dBm-50...+20 dBm
Spektrum-Analyse-BetriebFrequenz-Bereich100 kHz...18 GHz100 kHz..26,5 GHz100 kHz..40 GHz
Auflöse-Bandbreite, Video-BandbreiteRBW: 10 Hz...5 MHz (1, 3, 10 Schritte), VBW: 1 Hz...5 MHz (1, 3, 10 Schritte)
DANL/Display Average Noise Level-139...-151 dBm (Front-Amp. an)/-117...-135 dBm (Front-Amp. aus)-126...-151 dBm (Front-Amp. an)/-108...-135 dBm (Front-Amp. aus)-110...-144 dBm (Front-Amp. an)/-95...-128 dBm (Front-Amp. aus)
Test-Port-AnschlussTyp N Buchse3,5 mm Stecker2,4 mm Stecker
VersorgungLithium-Ion Akku oder Netzadapter; Verbrauch ≤40 W (ohne Laden des Akkus)
UmgebungBetriebs-Temperatur -10...+55°C, Lager-Temperatur -50...+70°C
Abmessungen (mm), max.315 x 211 x 97 (ohne Griffe/Halterungen)
4,8 kg (ohne Akku)5,3 kg (ohne Akku)

Lieferumfang: Ceyear 4957 D, E oder F, Netz-Adapter/Kabel, CD mit Handbuch/Treiber-Software, Schnellstart-Anleitung, Konformitäts-Zertifikat.
