  • Unterstützt 5G NR Kommunikations-Standards wie GSM, WCDMA, LTE Basisstationstest.
  • Unterstützt alle von 3GPP 38.141 definierten Test-Verfahren.
  • Hervorragende Werte für Phasenrauschparameter und Pegelgenauigkeit.

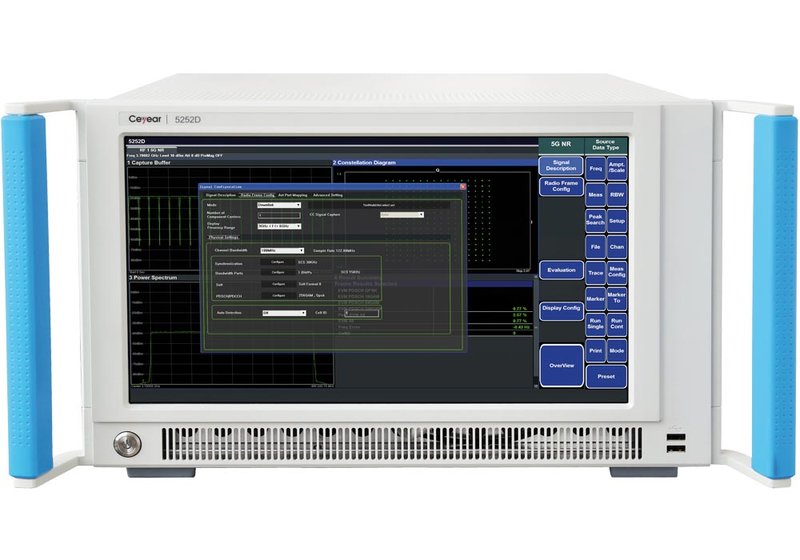

Ceyear 5252D 5G Multidomäne-Analyse-Messgerät mit allen 5G NR Standards

Mit dem 5252D kündigt die Firma Ceyear ein 5G Multidomäne-Analyse-Messgerät für alle 5G NR Standards an. Der Vorteil des Geräts liegt in der integrierten Multidomäne-Analyse wie EVM, OBW, ACLR, Zeitbereich, Frequenzbereich, Empfindlichkeit, etc. Sie ermöglicht BS-Tests großflächiger Array-Antennen, Transceiver HF-Leistungstestes in BS-Produktion und Optimierung und vieles mehr.

  • Unterstützt alle Kommunikations-Standards wie GSM, WCDMA und LTE Basisstationstest in Bezug auf 5G NR.
  • HF-Bandbreite von 200 MHz, entspricht den aktuellen Bandbreitenanforderungen des 5G-Systems. Abdeckung 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100, 200 MHz.
  • Phasenrauschparameter: -118 dBc/Hz bei 10 kHz, -114 dBc/Hz bei 100 kHz.
  • Pegelgenauigkeit: =0,5 dB bei -10...+28 dBm, =1 dB bei -80...-10 dBm.
  • Paralleler Test: Mehrkanaliger Paralleltest reduziert Testzeit für verbesserte Testeffizienz.
  • Multi-Domain-Analyse: Bietet gleichzeitige Analyse-Fähigkeiten im Frequenzbereich, Zeitbereich und Modulationsbereich.
  • Test-Modelle für einfache Bedienung: Unterstützt den Ein-Knopf-Test für Test-Verfahren, die von 3GPP TS 38.141 herausgegeben wurden.

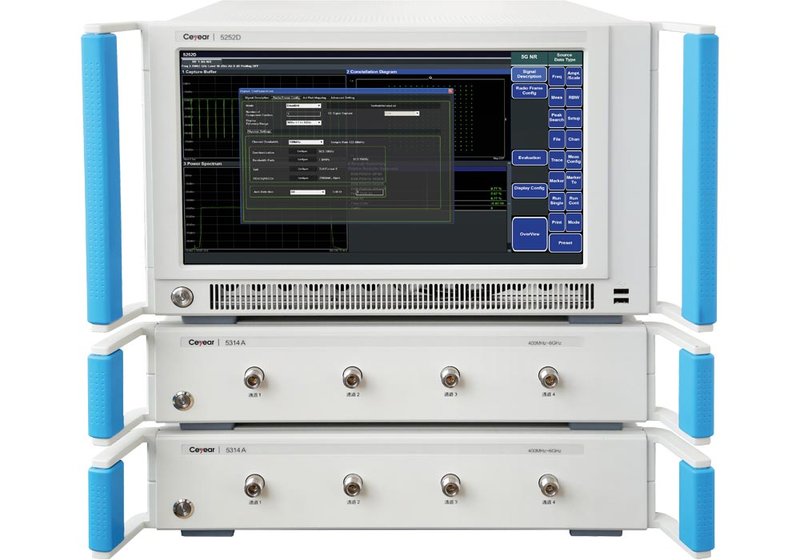

  • Flexible massive MIMO-Konfiguration: 4-Kanal unterstützt in einem einzigen HF-Transceiver-Modul, bis zu 64 Kanäle sind über Kaskadierung erreichbar.
  • Basisband-Übertragung von großen optischen Datenports: IQ Basisband-Daten-Echtzeitspeicher, IQ Basisband-Daten-Echtzeit-Filling.
  • Flexible Konfiguration der Steuerbefehle: Mehrere Parameter können parallel in einer Schnittstelle konfiguriert und ausgegeben werden. Flexible Schnittstellen-Umschaltung ist je nach spezifischen Testszenarien möglich.
  • Der zuverlässige Touch-Screen mit flachem Menü im Blockdiagramm sorgt für eine einfache und intuitive Bedienung.
  • Kompatibel mit 4G (LTE), 3G (WCDMA), 2G (GSM) Basisstationen.

Modell-Übersicht und Optionen

ModellBeschreibungn
5252D-01Basisband Processing-Main-Unit/Basisgerät, unterstützt 8T8R, inkl. Haupt-Steuersoftware
5252D-01BBasisband Processing-Board, unterstützt je 2T2R. Zum Beispiel 4x erforderlich für 8T8R
5252D-02HF Signal-Transceiver Modul-Main-Unit, unterstützt je 4T4R. Zum Beispiel 2x erforderlich für 8T8R
5252D-02RHF Signal-Receiver Modul, unterstützt je 2R. Zum Beispiel 4x erforderlich für 8T8R
5252D-02THF Signal-Transmitter Modul, unterstützt je 2T. Zum Beispiel 4x erforderlich für 8T8R
5252D-03SOptisches Modul, unterstützt je 2. Zum Beispiel 8x erforderlich für 8T8R
Optionen
5252D-04NR5G NR Basisstation Test-Funktion
5252D-04TLTD-LTE Basisstation Test-Funktion
5252D-04FLFDD-LTE Basisstation Test-Funktion
5252D-04WWCDMA Basisstation Test-Funktion
5252D-04CXCDMA2000 Basisstation Test-Funktion
5252D-04CCDMA Basisstation Test-Funktion
5252D-04GGSM Basisstation Test-Funktion
5252D-05GUAGSM Signal-Uplink Signal-Analyse-Funktion
5252D-05GDAGSM Signal-Downlink Signal-Analyse-Funktion
5252D-05GUGGSM Signal-Uplink Signal-Generier-Funktion
5252D-05GDGGSM Signal-Downlink Signal-Generier-Funktion
5252D-05CUACDMA Signal-Uplink Signal-Analyse-Funktion
5252D-05CDACDMA Signal-Downlink Signal-Analyse-Funktion
5252D-05CUGCDMA Signal-Uplink Signal-Generier-Funktion
5252D-05CDGCDMA Signal-Downlink Signal-Generier-Funktion
5252D-06WUAWCDMA Signal-Uplink Signal-Analyse-Funktion
5252D-06WDAWCDMA Signal-Downlink Signal-Analyse-Funktion
5252D-06WUGWCDMA Signal-Uplink Signal-Generier-Funktion
5252D-06WDGWCDMA Signal-Downlink Signal-Generier-Funktion
5252D-06CUACDMA2000 Signal-Uplink Signal-Analyse-Funktion
5252D-06CDACDMA2000 Signal-Downlink Signal-Analyse-Funktion
5252D-06CUGCDMA2000 Signal-Uplink Signal-Generier-Funktion
5252D-06CDGCDMA2000 Signal-Downlink Signal-Generier-Funktion
5252D-06TUATD-SCDMA Signal-Uplink Signal-Analyse-Funktion
5252D-06TDATD-SCDMA Signal-Downlink Signal-Analyse-Funktion
5252D-06TUGTD-SCDMA Signal-Uplink Signal-Generier-Funktion
5252D-06TDGTD-SCDMA Signal-Downlink Signal-Generier-Funktion
5252D-07FUAFDD-LTE Signal-Uplink Signal-Analyse-Funktion
5252D-07FDAFDD-LTE Signal-Downlink Signal-Analyse-Funktion
5252D-07FUGFDD-LTE Signal-Uplink Signal-Generier-Funktion
5252D-07FDGFDD-LTE Signal-Downlink Signal-Generier-Funktion
5252D-07TUATD-LTE Signal-Uplink Signal-Analyse-Funktion
5252D-07TDATD-LTE Signal-Downlink Signal-Analyse-Funktion
5252D-07TUGTD-LTE Signal-Uplink Signal-Generier-Funktion
5252D-07TDGTD-LTE Signal-Downlink Signal-Generier-Funktion
5252D-08NUA5G NR Signal-Uplink Signal-Analyse-Funktion
5252D-08NDA5G NR Signal-Downlink Signal-Analyse-Funktion
5252D-08NUG5G NR Signal-Uplink Signal-Generier-Funktion
5252D-08NDG5G NR Signal-Downlink Signal-Generier-Funktion
5252D-20VAVektor Signal-Demodulations-Funktion (40 MHz)
5252D-20VGVektor Signal-Generier-Funktion (40 MHz)
