Copper Mountain SC7540 75Ω 4,0GHz Vektor-Netzwerk-Analysator und Port-Erweiterung
Vorteile des SC7540 2-Port USB-PC-VNA
- Entwickelt für 75-Ω-Systeme, z. B. in der Rundfunkindustrie.
- 2 Ports zur Messung der S-Parameter S11, S21, S12, S22.
- Frequenzbereich 100 kHz bis 4 GHz.
Copper Mountain SC7540 2-Port 75 Ω 4,0 GHz Vektor-Netzwerk-Analysator
Der Copper Mountain Technologies SC7540 ist ein 2-Port 4,0 GHz Vektor-Netzwerk-Analysator (VNA) mit einem ausgezeichneten Dynamikbereich, schneller Messgeschwindigkeit und hoher Ausgangsleistung. Der SC7540 ist ein kompakter USB-PC-VNA mit einem vielseitigen Standard-Software-Funktionsumfang.
- 2-Port-VNA mit einem Frequenzbereich von 100 kHz bis 4,0 GHz; 75-Ω-Impedanz.
- Kompaktes modulares USB-PC-VNA-Design.
- Gemessene S-Parameter S11, S21, S12, S22.
- Dynamikbereich 133 dB (10 Hz IF-Bandbreite).
- 24-bit-Messgeschwindigkeit.
- 200.001 Messpunkte pro Sweep.
- 6 logische Kanäle mit jeweils maximal 16 Spuren.
- Zeitbereichs- und Gating-Konvertierung inklusive.
- Frequenz-Offset-Modus, einschließlich Vektormischer-Kalibrierungsmessungen.
- Mehrere Präzisions-Kalibrierungsmethoden und automatische Kalibrierung.
- Automatisierungs-Programmierung in Python, LabVIEW, MATLAB, .NET usw.
- Anwendung: Rundfunkindustrie, in der die Standardleitungsimpedanz häufig 75 Ω beträgt.
- Optionales Zubehör: Für Anwender, die 75-Ω-Splitter mit oder ohne Verstärkung, Einfügungsdämpfung und Isolation eines Koaxialschalters oder sechs gleichzeitige 2-Port-Messungen in einer Produktionsumgebung messen müssen, ist ein PE0312-75 die perfekte Lösung in Kombination mit dem SC7540 VNA.
- S2-Software: Im Lieferumfang enthalten, für Windows- oder Linux-Betriebssysteme auf PCs, Laptops, Tablets oder x86-Board-Computern, die über eine USB-Schnittstelle mit der Messhardware verbunden sind. Die S2-Software kann auf mehreren Computern installiert werden, sodass das Messmodul des Analysators problemlos gemeinsam genutzt werden kann.
Modell-Übersicht
| Modell | CMT SC7540 |
| Ports | 2, 75 Ω Impedanz |
| Frequenzbereich | 100 kHz...4 GHz |
| Gemessene Parameter | S11, S21, S12, S22 |
| Sweep-Typen | Lineare Frequenz, logarithmische Frequenz, Segment, Leistungssweep |
| Dynamikbereich | 133 dB (10 Hz IF-Bandbreite) |
| Messgeschwindigkeit | 24 µs |
| Ausgangsleistungs-Einstellbereich | -50...+10 dBm |
| Messpunkte pro Sweep | Bis 200.001 |
| Schnittstelle | USB 2.0 |
| Versorgung | Externer Netzadapter |
| Abmessungen (mm) | 297 x 160 x 44; 1,7 kg |

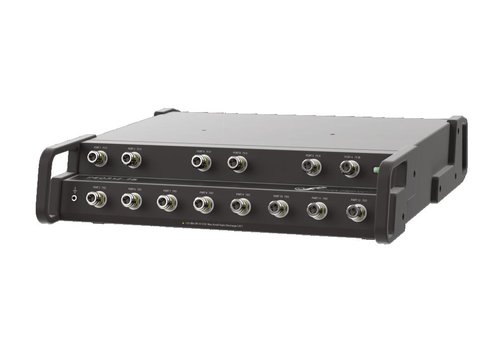

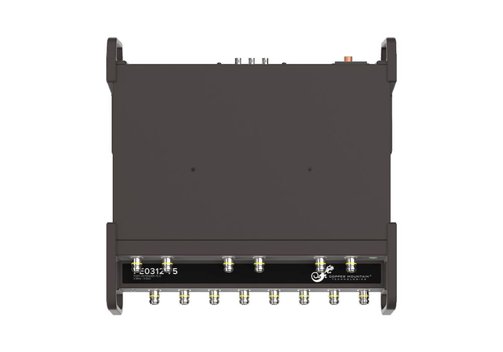

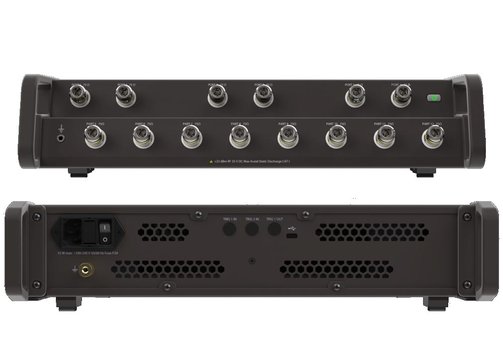

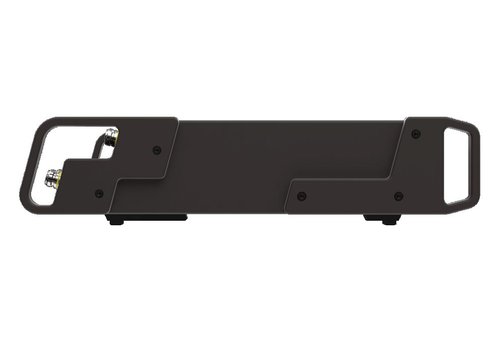

Copper Mountain PE0312-75 Port-Extender

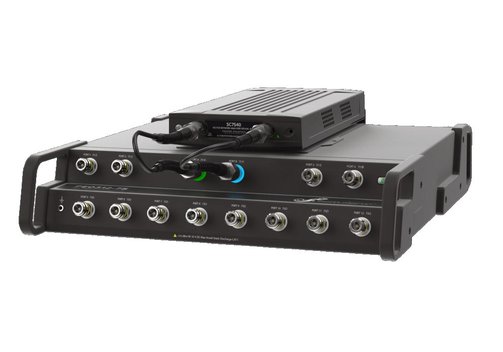

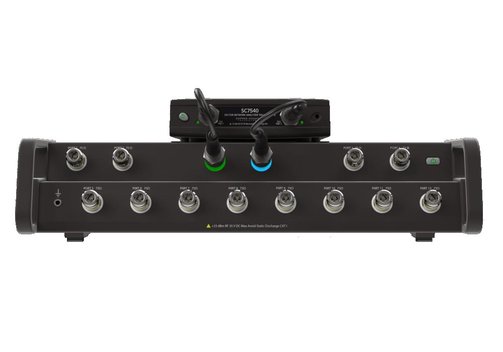

Der Copper Mountain Technologies PE0312-75 Port-Extender (oder 12-Port-75-Ω-Switch) kann an den SC7540 VNA angeschlossen werden, um Multiport-Messungen in 75-Ω-Systemen durchzuführen. Für Anwender, die 75-Ω-Splitter mit oder ohne Verstärkung, Einfügungsdämpfung und Isolation eines Koaxialschalters oder sechs gleichzeitige 2-Port-Messungen in einer Produktionsumgebung messen müssen, ist der PE0312-75 die perfekte Lösung.
Der PE0312-75 hat einen Frequenzbereich von 3 MHz bis 3 GHz und eine typische Schaltzeit von 1 ms. Jeder Kauf eines PE0312-75 umfasst den für den SC7540 VNA geeigneten VNA-Montagerahmen und zwei kurze N-Typ-Steckverbinderkabel.
Modell-Übersicht
| Modell | PE0312-75 |
| Frequenzbereich | 3 MHz...3 GHz |
| Anzahl Ports | 12 |
| Schaltzeit | 5 µs |
| Port-zu-Port-Isolation: | 85 dB (95 dB typ.) |
| Einfügungsdämpfung | <5dB |
| Kompatibilität | CMT SC7540 VNA - nicht kompatibel zu anderen CMT VNAs |
| Schnittstelle | USB 2.0 |
| Abmessungen (mm) | 436 x 425 x 96; 7,9 kg |
