Vorteile der Copper Mountain CMT Serie USB PC VNA-Kits für die Ausbildung

  • Einsatz speziell für Universitäten; Frequenzbandbreite bis 8 GHz.
  • Extrem niedriger Dynamikbereich von -140 dB (typ.).
  • Unterstützen Leistungs-Sensoren von Drittanbietern.

Copper Mountain CMT Serie Universitäts-Kits bis 8 GHz

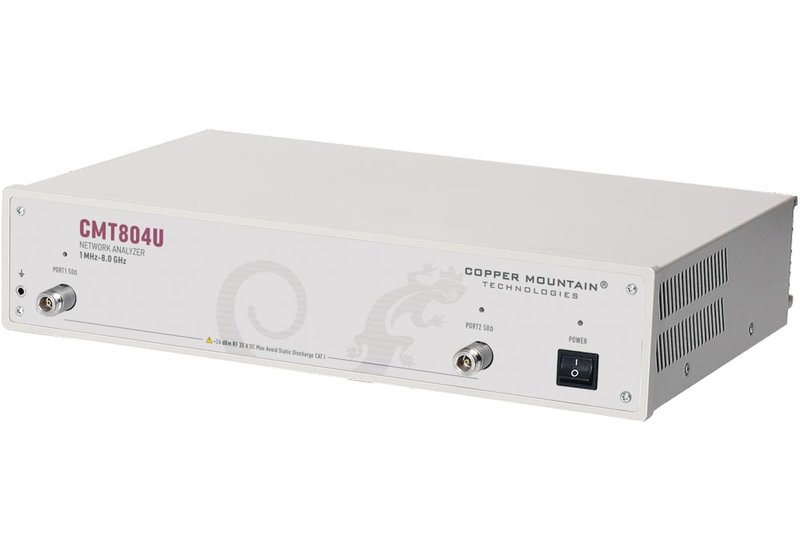

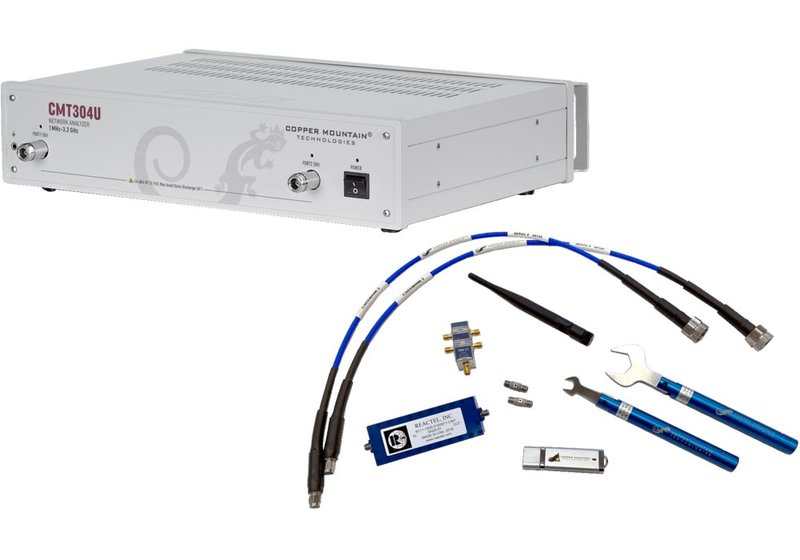

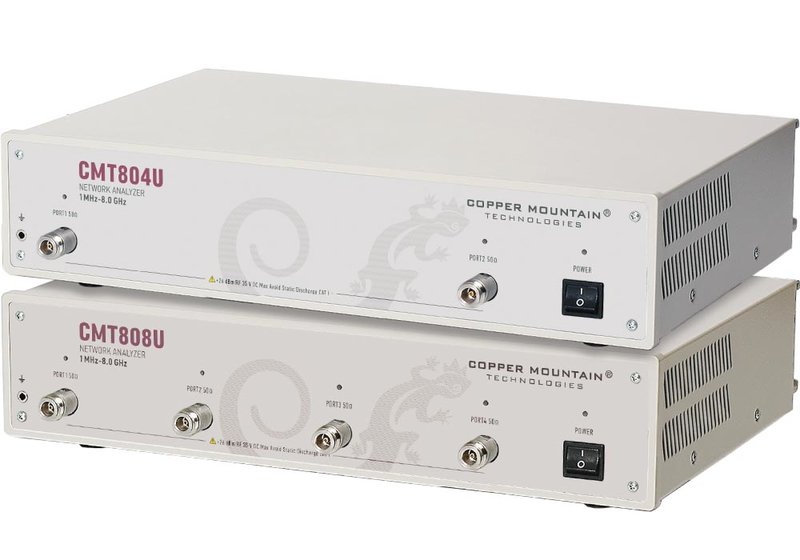

Modelle Copper Mountain CMT304U, CMT804U, CMT808U

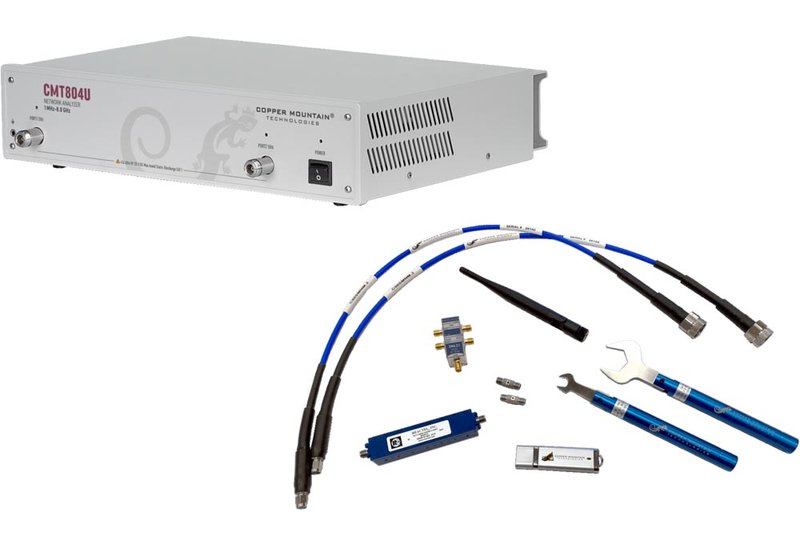

Die Copper Mountain CMT304U, CMT804U und CMT808U sind VNA-Kits für den Einsatz in Universitäten und Ausbildungslabors. Die Kits enthalten einen VNA/Vektor-Netzwerk-Analysator, ein mechanisches Kalibrier-Kit, einen Filter/Diplexer, eine Antenne, Kabel, Adapter und Drehmomentschlüssel.

  • Komplette S-Parameter-Messlösung, die die HF-Theorie mit praktischen VNA-Erfahrung untermauert.
  • Exklusiv für Bildungseinrichtungen im Bereich der Hochfrequenz-Technik.
  • Praktische Herangehensweise an eine Vielzahl gängiger VNA-Messungen, die Studenten auf eine breite Palette von Ingenieurberufen in der Industrie vorbereiten.
  • Die Software kann kostenlos auf eine unbegrenzte Anzahl von PCs heruntergeladen werden.

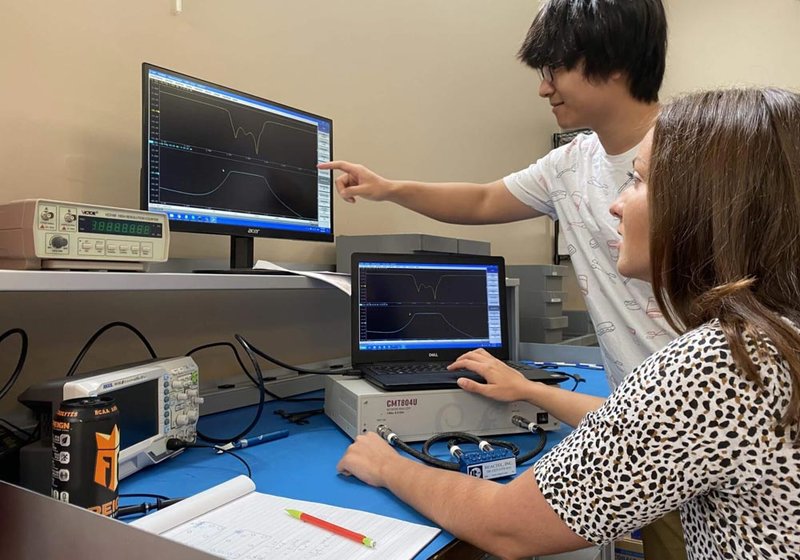

  • Die Studenten können Messvorbereitungen und Nachbearbeitungen der Ergebnisse auf ihren eigenen Computern ohne das Messmodul durchführen.

Modell-Übersicht

ModellCMT304UCMT804UCMT808U
Frequenz-Bereich1 MHz...3,2 GHz1 MHz...8 GHz1 MHz...8 GHz
Anzahl Ports224
Gemessene ParameterS11, S21, S12, S22S11, S21, S12, S22S11, S21, S31, S41, S12, S22, S32, S42, S13, S23, S33, S43, S14, S24, S34, S44
Dynamik-Bereich125 dB (10 Hz IF BW)130 dB (10 Hz IF BW)
Sweep-TypenLinear Frequenz, logarithmisch Frequenz, Segment, Leistungs-Sweep
Mess-Geschwindigkeit125 µs pro Punkt bei 90 dB Dynamik-Bereich100 µs pro Punkt bei 100 dB Dynamik-Bereich
Einstellbereich der Ausgangsleistung-55..+10 dBm-60...+10 dBm
Messpunkte pro Sweepbis 10.001bis 10.000bis 10.001
Umfangsiehe PDF-Datenblatt für eine Beschreibung der enthaltenen Filter/Diplexer, Kalibrier-Kit, Antenne, Drehmomentschlüssel sowie detaillierte Spezifikationen der VNA
