DAQM907A Multifunktions-Modul für das Keysight DAQ970A
Beschreibung
Zubehör
Dateien/Downloads

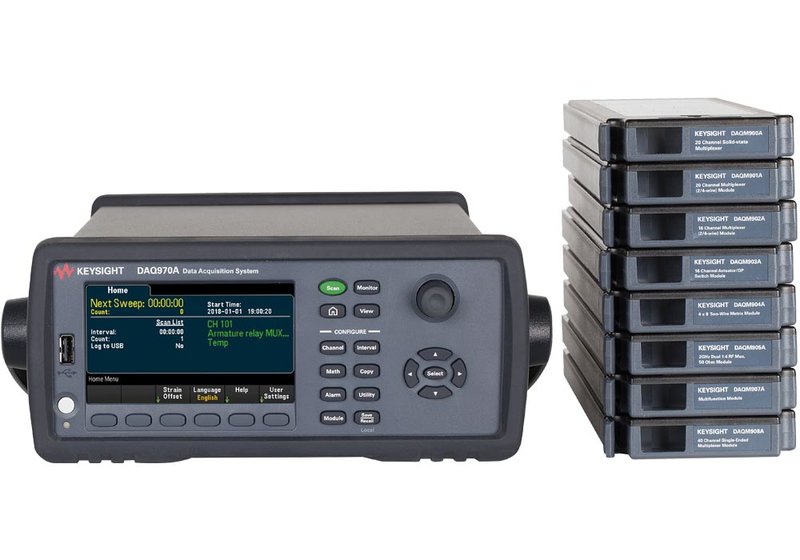

Module für das Keysight DAQ970A/973A Mess-System

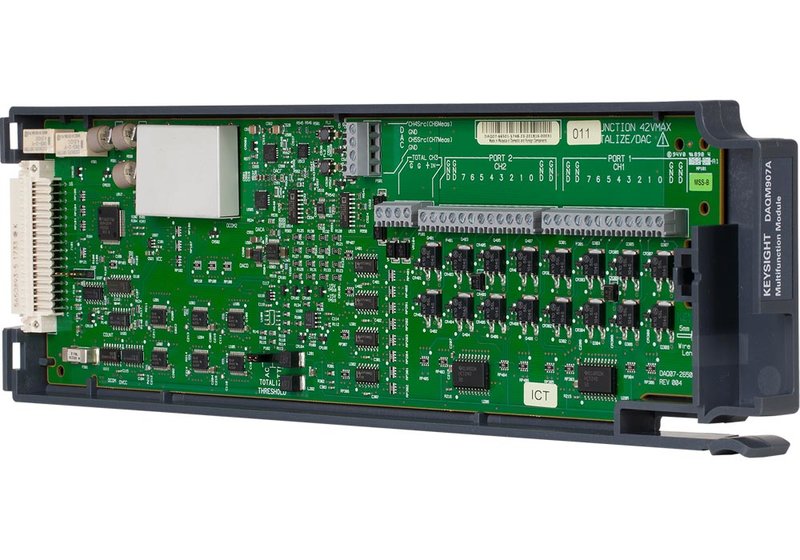

DAQM907A Multifunktions-Modul

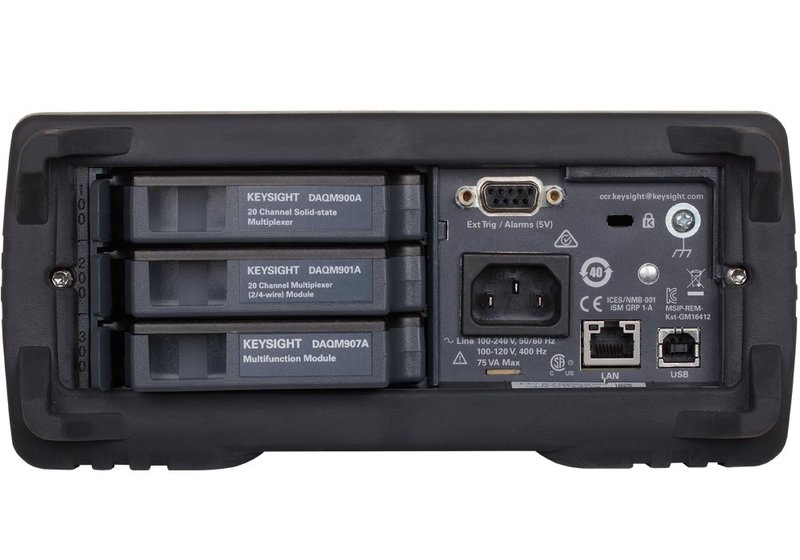

Mit dem DAQ970A/973A konfigurieren Sie einfach und preiswert Ihr maßgeschneidertes Mess- und Schalt-Gerät - ideal als Lösung für vielkanalige Mess- und Test-Systeme. Als Zubehör zum Mainframe DAQ970A/973A wählen Sie ganz nach Bedarf bis zu drei der folgenden Modul-Typen aus:
Modell-Übersicht
| Modell | Funktionen |
| ▸DAQM900A | 20-Kanal SSM Solid-State-/Halbleiter-Multiplexer |
| ▸DAQM901A | 20-Kanal Relais-Multiplexer + 2 Strom-Kanäle |
| ▸DAQM902A | 16-Kanal Reed-Relais-Multiplexer |
| ▸DAQM903A | 20-Kanal Aktuator/Universal-Schalter |
| ▸DAQM904A | 4x 8 Matrix |
| ▸DAQM905A | 2-fach 4-Kanal 50 Ω HF-Multiplexer |
| ▸DAQM907A | Multifunktions-Modul: Zwei 8 bit Digital-I/O-Ports (42 V), 26 bit Event-Zähler, zwei 16 bit Analog-Ausgänge (±12 V) und zwei Spannungs-/Strom-Sense |
| ▸DAQM908A | 40-Kanal Relais-Multiplexer |
| ▸DAQM909A | 4-Kanal Digitizer, 4 simultane, differenzielle Eingänge, 24 bit 800 kS/s Sampling, 36 VSpitze |
| ▸DAQM910A | 20-Kanal Niederpannungs-Multiplexer |
Modul-Übersicht im Detail
| Modell | ▸DAQM900A | ▸DAQM901A | ▸DAQM902A | ▸DAQM903A | ▸DAQM904A | ▸DAQM905A | ▸DAQM907A | ▸DAQM908A | ▸DAQM909A | ▸DAQM910A |
| Modul-Typ | Multiplexer, Relais-Typ: 2-Draht Solid-State/Halbleiter (4-Draht wählbar) | Multiplexer, Relais-Typ: 2-Draht Anker (4-Draht wählbar) | Multiplexer, Relais-Typ: 2-Draht Reed (4-Draht wählbar) | Aktuator/GP-Schalter, Relais-Typ: SPDT/Typ-C | Matrix, Relais-Typ: 2-Draht Anker | HF-Multiplexer 50 Ω, Common-Low (unterminiert) | Multifunktions-Modul | Multiplexer, Relais-Typ: 1-Draht Anker (Common-Llow) | Digitizer, 24 bit Auflösung | Multiplexer, Relais-Typ: 2-Draht Anker (4-Draht wählbar) |
| Kanalzahl | 20 | 20 + 2 Strom-Kanäle | 16 | 20 | 4 x 8 Matrix | Dual 4 | 2x 8-bit Digital-I/O-Ports (Open-Drain), 26-bit Ereigniszähler (wählbarer Eingangs-Schwellwert), 2x 18-bit Analog-Ausgänge (max. 40 mA Gesamt-Ausgabe pro Frame) | 40 single-ended | 4, differenziell | 20 |
| Max. Scan-Geschwindigkeit | 450 Kanäle/s, Anzahl der Kontakte: 2 oder 4 | 80 Kanäle/s, Anzahl der Kontakte: 2 oder 4 | 250 Kanäle/s, Anzahl der Kontakte: 2 oder 4 | 120 Kanäle/s | 120 Kanäle/s | 60 Kanäle/s | - | 100 Kanäle/s, Anzahl der Kontakte: 1 | 800 kS/s | 80 Kanäle/s, Anzahl der Kontakte: 2 oder 4 |
| Bandbreite | 10 MHz | 10 MHz | 10 MHz | 10 MHz | 10 MHz | 2 GHz | Zähler: 100 kHz, Analog-Ausgänge: DC | 10 MHz | - | 10 MHz |
| Thermaler Offset | <4 µV | 0 µV | <4 µV | <1 µV | <1 µV | <4 µV | - | - | - | 0 µV |
| Thermoelement Temperatur-Sensor | ✓ | ✓ | ✓ | - | - | - | - | - | - | ✓ |
| 2-Draht RTD Temperatur-Sensor | - | ✓ | ✓ | - | - | - | - | ✓ | - | ✓ |
| 4-Draht RTD Temperatur-Sensor | - | ✓ | ✓ | - | - | - | - | - | - | ✓ |
| Thermistor Temperatur-Sensor | - | ✓ | ✓ | - | - | - | - | - | - | ✓ |
| Eingebaute Kaltstellenkompensation/CJC | ✓ | ✓ | ✓ | - | - | - | - | - | - | ✓ |
| Max. Spannung/Strom | 120 V/20 mA | 300 V/1 A | 300 V/50 mA | 300 V/1 A | 300 V/1 A | 42 V/0,7 A | Digital-I/O: 42 V/400 mA, Zähler: 42 V, Analog-Ausgänge:. ±12 V/12 mA | 300 V/1 A | 36 VSpitze | 40 VSpitze/1 A |
| 2-Draht Widerstand | ✓ | ✓ | ✓ | - | - | - | - | ✓ | - | ✓ |
| 4-Draht Widerstand | ✓ | ✓ | ✓ | - | - | - | - | ✓ | - | ✓ |
| Frequenz | ✓ | ✓ | ✓ | - | - | - | - | ✓ | - | ✓ |
| Periode | ✓ | ✓ | ✓ | - | - | - | - | ✓ | - | ✓ |
| AC/DC Strom | - | ✓ (1 A max.) | - | - | - | - | - | - | - | - |
| Kapazität | - | ✓ | ✓ | - | - | - | - | ✓ | - | ✓ |
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
