Promotion: Fragen Sie auch nach den "Good-Better-Best-Value-Bundles" (mehr Infos dazu unter "Dateien/Download")!
Reduzierter Sonderpreis (im Vergleich zu Listenpreis) für DAQ973A gültig solange Vorrat reicht!

Vorteile des Keysight DAQ97xA, Nachfolger des 34970A/34972A

  • Mess- und Schalt-System, Multimeter und Datenlogger in einem.
  • Maßgeschneiderte Multiplex-Lösungen passend zu Ihren Anforderungen und Ihrem Budget.
  • Vom PC aus steuern mit Schnittstellen USB, Ethernet/LXI und GPIB.

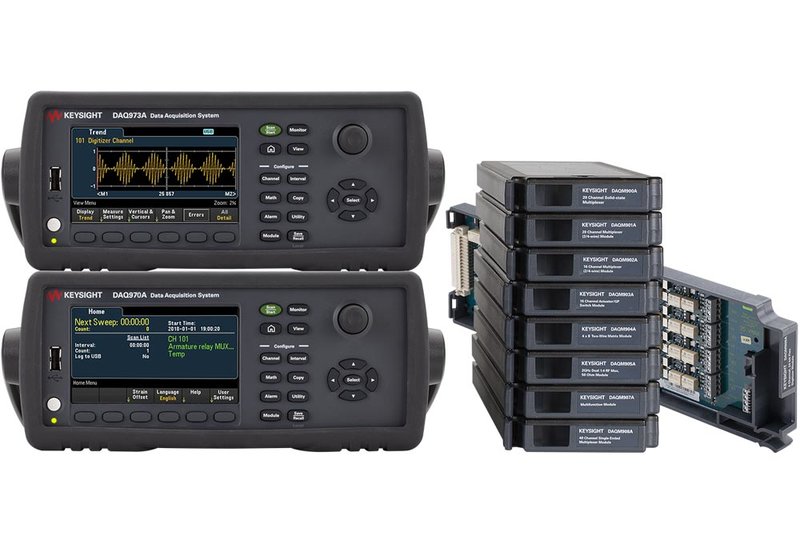

Keysight DAQ970A/DAQ973A - das Maximum an Flexibilität für Mess-Systeme mit vielen Kanälen

Mit diesem modular aufgebauten Messinstrument konfigurieren Sie einfach und preiswert Ihre maßgeschneiderte Lösung. Das Gerät ist eine Kombination aus Mess-System, 6½-Digit Multimeter, Schalt-System ("Switch": Schalter/Multiplexer/Matrizen, Signal-Verschaltung) und Datenlogger, basierend auf einem Mainframe mit 3 Slots und 8 Typen von Schalt- und I/O-Modulen. Das DAQ970A ist der weiterentwickelte Nachfolger des beliebten Keysight 34972A (auch bekannt als HP 34970A oder Agilent 34972A). Erweitern Sie den Einbaurahmen ganz nach Ihrem Bedarf zum Beispiel mit Multiplexern, Aktuator- oder Relais-Matrix-Modulen. Ideal zum Beispiel für Test-Systeme mit vielen Kanälen.

  • Preisgünstiger, flexibler Einbaurahmen für Datenerfassung, Multiplexing, Datenlogging, Switching, automatisierte Test-Systeme.
  • Konfigurieren Sie Ihre individuelle, maßgeschneiderte Lösung!
  • 3 Modul-Slots (8 Modul-Typen zur Auswahl) für bis zu 60 2-Draht- oder 120 1-Draht-Kanäle.
  • 6½-Digit Multimeter mit verbesserter Genauigkeit und Mess-Geschwindigkeit an Bord.
  • Schnelle Messraten bis 5000 Messungen/s.
    50.000 Messungen/s (DAQ970A/DAQ973A mit neuer Firmware).
  • Scan-Raten bis 450 Kanäle/s (Halbleiter-MUX).
  • 1 Million Punkte Scanning-Speicher (DAQ970A/DAQ973A mit neuer Firmware).
  • 8 Modul-Typen zur Auswahl (Hinweis: Module der Serien DAQ970A, 34970A/34972A und 34980A nicht untereinander kompatibel!).
  • Messen von sehr niedrigen Strom-Bereichen (1 µADC und 100 µAAC) sowie höherem Widerstands-Bereich (1000 MΩ).
  • Messen von hohen Spannungen bis 300 V.
  • Messen eines weiten Temperatur-Bereichs (-200...1800°C).
  • Messen der Frequenz von Signalen bis 300 kHz (mechanische Rotationsdynamik, Stromleitungszyklen etc.).
  • Schnittstellen: USB, Ethernet/LXI. USB-Host für Datenlogging, Daten-Spiegelung. Modell DAQ973A zusätzlich GPIB.
  • SCPI-kompatibler Kommando-Satz, kompatibel zu 34970A/34972A.

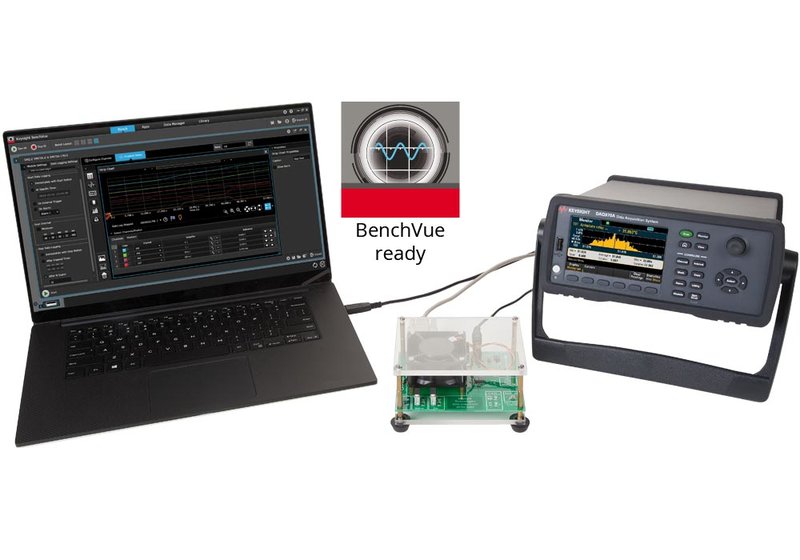

  • Unterstützt von BenchVue. BenchVue vereinfacht das Anschließen und Steuern von Instrumenten sowie das Automatisieren von Test-Sequenzen.
  • Erweitertes BenchVue DAQ: Zeit-/Frequenz-Domain unterstützt.

Modell-Übersicht

ModellMainframe: FunktionenSchnittstellen

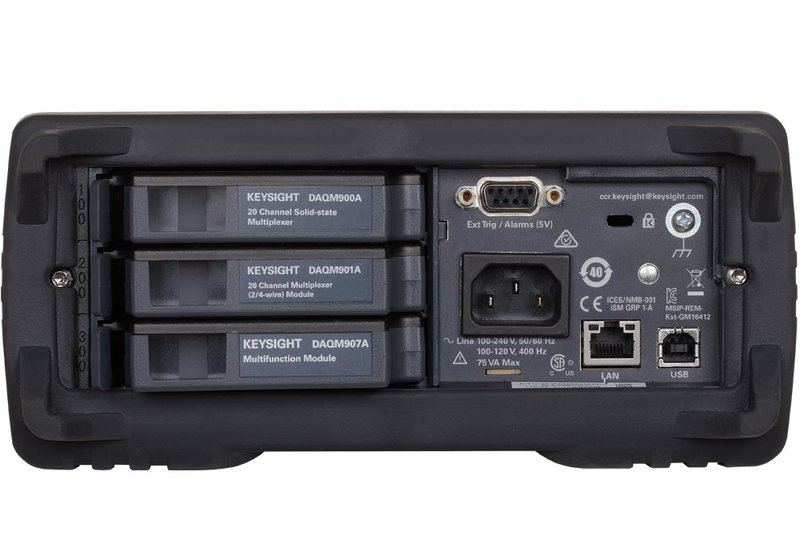

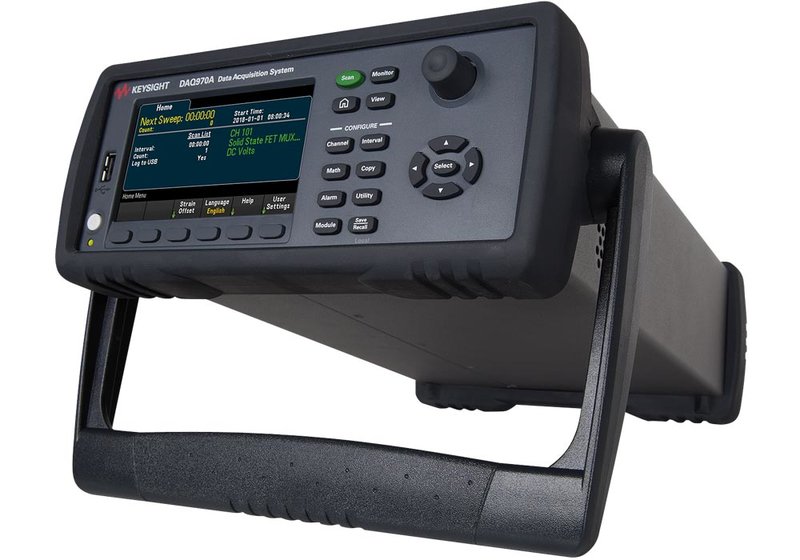

DAQ970A3-Slot Mainframe für Module (8 Modul-Typen verfügbar).
Integriertes 6½-Digit Multimeter und Datenlogger. Messgrößen: Spannung, Strom, Widerstand, Kapazitat, Frequenz, Diode, Temperatur; Switching-Funktionen nach verwendeten Modulen. Auto-Kalibrierung beim internen Multimeter oder DAQM907A Multifunktions-Modul. Interne Modul-Kalibrierung reduziert thermale Spannungs-Offset-Fehler.
Soft-Keys für einfache Konfiguration; grafisches Farb-LCD; Datendarstellung numerisch, Balkengrafik, Trend-Chart, Histogramm.
USB Host&Device, Ethernet/LAN/LXI; SCPI-kompatibel, Kommandosatz kompatibel zu 34970A/34972A

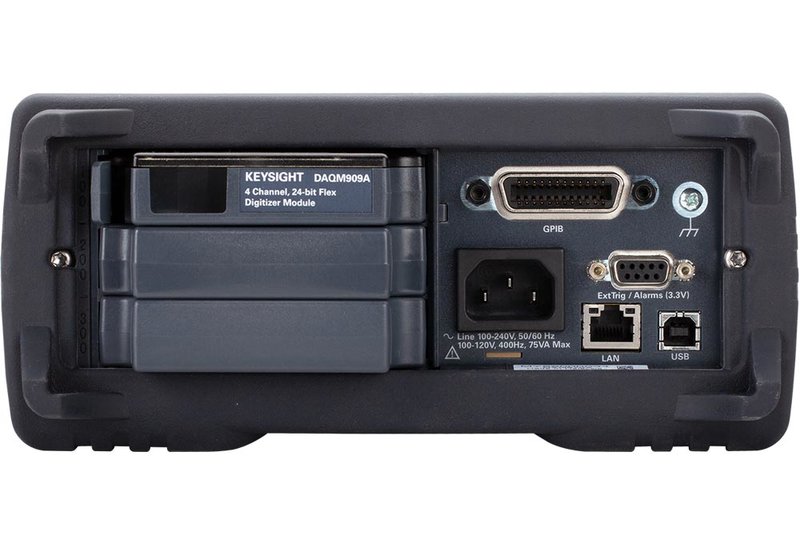

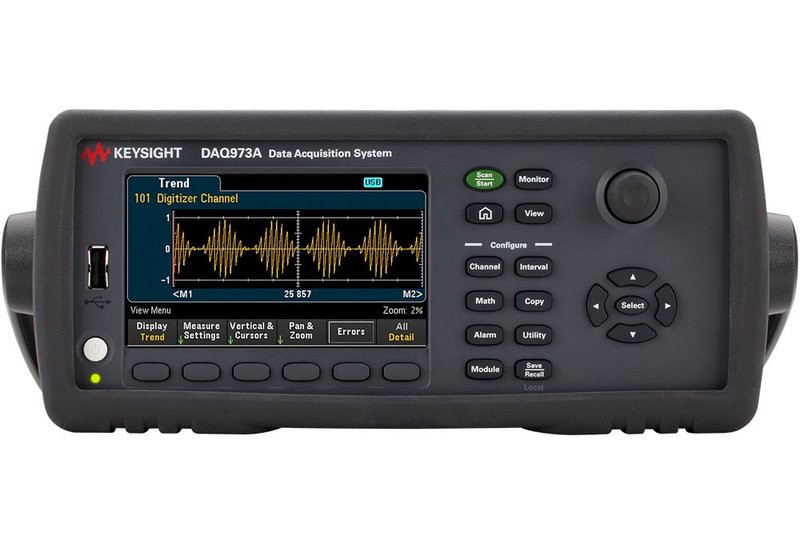

DAQ973AUSB Host&Device, Ethernet/LAN/LXI, GPIB; SCPI-kompatibel, Kommandosatz kompatibel zu 34970A/34972A

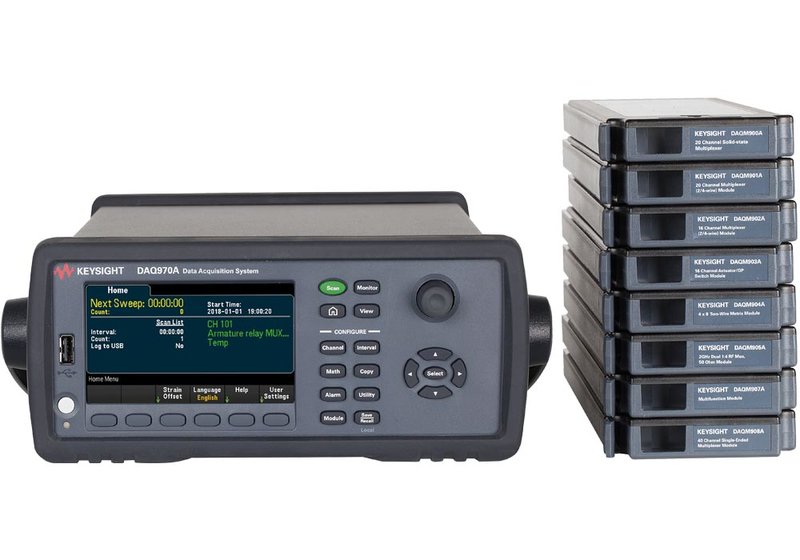

ModellModule: Funktionen
▸DAQM900A20-Kanal SSM Solid-State-/Halbleiter-Multiplexer
▸DAQM901A20-Kanal Relais-Multiplexer + 2 Strom-Kanäle
▸DAQM902A16-Kanal Reed-Relais-Multiplexer
▸DAQM903A20-Kanal Aktuator/Universal-Schalter
▸DAQM904A4x 8 Matrix
▸DAQM905A2-fach 4-Kanal 50 Ω HF-Multiplexer
▸DAQM907AMultifunktions-Modul: Zwei 8 bit Digital-I/O-Ports (42 V), 26 bit Event-Zähler, zwei 16 bit Analog-Ausgänge (±12 V) und zwei Spannungs-/Strom-Sense
▸DAQM908A40-Kanal Relais-Multiplexer
▸DAQM909A4-Kanal Digitizer, 4 simultane, differenzielle Eingänge, 24 bit 800 kS/s Sampling, 36 VSpitze

Lieferumfang: Mainframe DAQ 970A oder 973A, Netzkabel, CD-ROM mit Gebrauchsanleitung und Software, Quickstart-Paket. Bis zu drei Module werden nach Bedarf extra dazu gekauft.

Software: Keysight I/O Library, IVI-COM. Unterstützt von BenchVue. BenchVue vereinfacht das Anschließen und Steuern von Instrumenten sowie das Automatisieren von Test-Sequenzen.

Übrigens: Das vom Hersteller empfohlene Kalibrier-Intervall für diese Geräte beträgt 12 Monate. Möchten Sie neu kalibrieren lassen? Rufen Sie uns an oder senden Sie eine E-Mail - wir informieren Sie gerne!

3Y Warranty & Keysight CARE

Agilents Test & Measurement Group heißt jetzt Keysight Technologies.

Häufig gestellte Fragen:

Frage: Was ist Signal-Switching bzw. was machen die Keysight DAQ970A genau?

Antwort: Das Messen in größeren Testsystemen muss schnell, zuverlässig und automatisiert ablaufen und dabei kostengünstig sein. Dabei müssen viele Kanäle verwaltet werden. Dies umfasst viele Messpunkte auf dem Prüfling und viele Ausgangs-Test-Signale für die Stimulation des Prüflings auf der einen Seite sowie eine möglichst kleine Anzahl an Messinstrumenten auf der anderen Seite. Benötigt wird also ein flexibles, sinnvolles und übersichtliches Signal-Routing. Dies umfasst Multiplexing von Signalen (z.B. viele Messpunkte auf einen Eingang eines Messgerätes), das Schließen/Öffnen von Signalpfaden und das Umschalten von Signalen in verschiedene Signalwege. Diese Aufgabe erfüllt das Keysight DAQ970A, wobei es gleichzeitig über ein eingebautes Digital-Multimeter mit Datenlogger verfügt. Die größtmögliche Flexibilität wird durch Module erreicht, mit denen unterschiedliche Schaltfunktionen nach Bedarf kombiniert werden.

Frage: Sind die Module/Einschübe der Keysight Switch-Systeme DAQ970A und 34970A kompatibel?

Antwort: Nein, alle Keysight Switching-Geräte verwenden eigene Module/Einschübe. Lediglich die beiden eingestellten Geräte 34970A und 34972A verwendeten die gleichen Einschübe. Die Module der Serien DAQ970A, 34980A und 34970A/34972A sind nicht untereinander kompatibel.

Frage: Wann verwende ich ein Keysight DAQ970A, wann ist ein 34980A die bessere Lösung?

Antwort: Das ist im Wesentlichen eine Frage des Preises pro Kanal. Das DAQ970A unterstützt z.B. bis zu 60 2-Draht- oder 120 1-Draht-Kanäle und ist für Testsysteme dieser Größenordnung die ideale, preiswerte und platzsparende Lösung. Sobald die Kanalzahl die Anschaffung von zwei DAQ970A erfordern würde, sollten sie alternativ über ein 34980A nachdenken. Ein weiteres Entscheidungskriterium kann sein, dass für das 34980A mehr verschiedene Einschübe erhältlich sind. Beachten Sie also, ob Sie in Zukunft vielleicht Kanäle benötigen, die nur von Modulen der 34980A Serie unterstützt werden.
