Digilent Genesys 2 AMD Kintex 7 FPGA-Entwicklungsboard
Digilent Genesys 2 AMD Kintex 7 FPGA-Entwicklungsboard

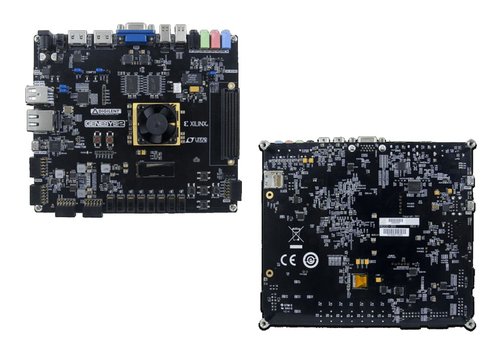

Das Digilent Genesys 2 ist ein leistungsstarkes, sofort einsatzbereites FPGA-Entwicklungsboard, das auf dem AMD Kintex 7 FPGA basiert. Alles, was für robuste Multimedia-Anwendungen benötigt wird, ist bereits auf dem Board vorhanden: DisplayPort-Anschlüsse, HDMI-Senke und -Quelle, 16-bit-VGA, 128x32 Pixel OLED-Bildschirm und ein Audio-Codec mit vier 3,5-mm-Buchsen. Das Genesys 2 bietet außerdem fünf Pmod-Anschlüsse und einen voll bestückten FMC HPC-Anschluss, die unbegrenzte Erweiterungsmöglichkeiten bieten. Dank 10/100/1000 Ethernet, USB 2.0 und einem USB-HID-Host für Mäuse und Tastaturen lässt sich die Genesys 2 zudem leicht in andere Systeme integrieren.
Die kostenlose Standard Edition der AMD Vivado Design Suite unterstützt den Kintex-7 325T nicht, aber ein Gutschein für die Vivado Enterprise Edition ohne zusätzliche Kosten ist im Lieferumfang enthalten. Für den schnellen Einstieg in die Genesys 2 stehen Handbücher und Demos zur Verfügung.
Das Genesys 2 bietet eine robuste Sammlung von Anschlüssen und Peripheriegeräten, darunter:
- Vollständig belegter 400-Pin FMC HPC-Anschluss mit zehn GTX-Lanes.
- USB-UART-Brücke.
- 128x32 Pixel OLED.
- 1amod-Anschluss für XADC-Signale.
- Zwei vierspurige DisplayPort-Anschlüsse.
- HDMI-Senke und HDMI-Quelle.
- 10/100/1000 Ethernet PHY.
- 1 GB DDR3 mit 1800 MT/s on-board.
- USB 2.0 Host/Device/OTG PHY
- Dedizierter USB-Anschluss für JTAG-Programmierung und Datenübertragung.
- Anschluss für Micro-SD-Karten.
- Audiocodec mit vier 3,5-mm-Buchsen.
- Serieller Flash.
- Fünf Pmod-Anschlüsse.
- USB HID Host für Mäuse, Tastaturen und USB MSD Host für Speicher.
On-Board FPGA: AMD Kintex 7 FPGA (XC7K325T-2FFG900C):
- 50.950 Logikscheiben, jede mit vier LUTs mit 6 Eingängen und 8 Flipflops.
- 16 Mbits schnelles Block-RAM.
- Zehn Taktmanagement-Scheiben, jede mit einer PLL (Phase-Locked-Loop).
- 840 DSP-Slices.
- Interne Taktfrequenzen von über 450 MHz.
- On-Chip-Analog-Digital-Wandler (XADC).
- Gigabit-Transceiver mit bis zu 10,3125 Gbit/s.
- 1800 Mbit/s DDR3-Datenrate mit 32-bit-Datenbreite.
- Kommerzielle -2-Geschwindigkeitsklasse.
Produktkonformität:
HTC: 8471500150.
ECCN: 5A992.c.

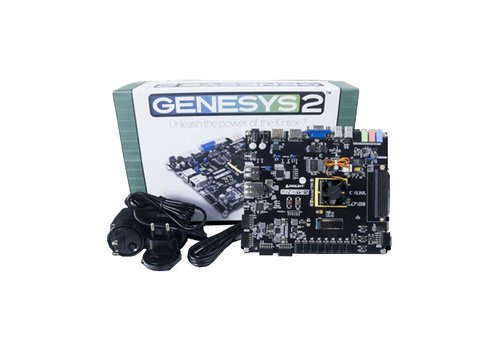

Lieferumfang: Genesys 2 AMD Kintex 7 Entwicklungsboard, Digilent-spezifischer Karton mit Schutzschaumstoff, USB A zu Micro-B Programmierkabel und ein 12 V/3 A Netzteil mit US und EU Adaptern (UK Steckeradapter nicht enthalten), Vivado Design Suite Voucher.
