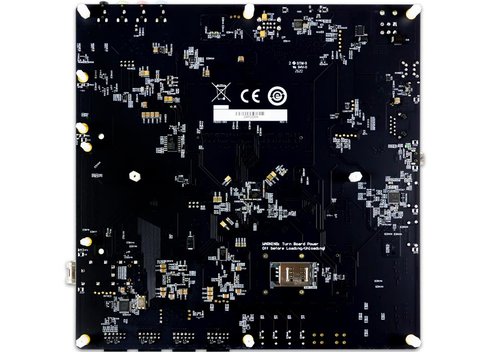

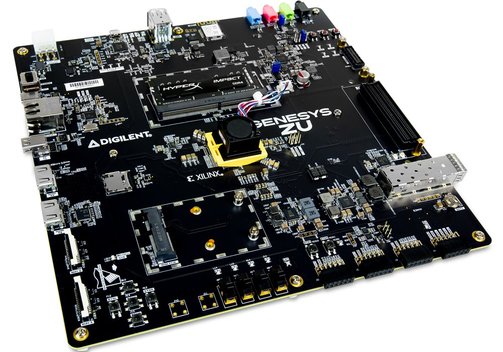

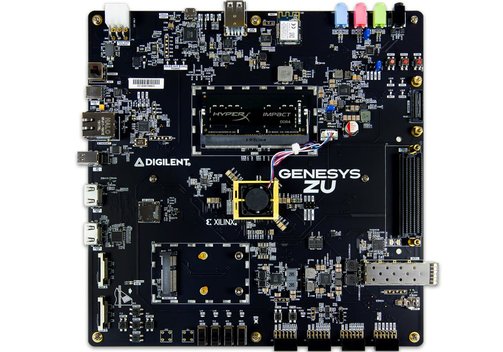

Digilent Genesys ZU Zynq Ultrascale+ MPSoC Entwicklungsboard
Digilent Genesys ZU Zynq Ultrascale+ MPSoC Entwicklungsboard
Das Digilent Genesys ZU ist ein eigenständiges Zynq UltraScale+ EG/EV MPSoC Entwicklungsboard. Die beiden Varianten des Genesys ZU (3EG und 5EV) unterscheiden sich durch die MPSoC-Chipversion und einige Peripheriedaten (siehe Tabelle unten). Im Vergleich zum 3EG bietet das 5EV schnelleren DDR4, mehr FPGA-Fabric, einen Videocodec und GTH-Transceiver für HDMI Source, Sink und 10G SFP+. Beide Varianten unterstützen mehrere Multimedia- und Netzwerkschnittstellen mit einer ausgezeichneten Mischung aus On-Board-Peripheriegeräten, aufrüstbarem DDR4, Mini PCIe und microSD-Steckplätzen sowie Multikamera- und Hochgeschwindigkeits-Erweiterungsanschlüssen.
Das Genesys ZU ist in erster Linie auf Linux-basierte Anwendungen ausgerichtet, die den Zugriff auf Wi-Fi, Mobilfunk (WWAN), SSD, USB SuperSpeed und 4K-Video ermöglichen. Zwei verschiedene spezialisierte Ports, darunter Pmod- und schnelle SYZYGY-konforme Erweiterungsmodul-Ports für unsere neuen Zmods, ermöglichen eine flexible Erweiterung und einen einfachen Zugriff auf ein breites Ökosystem von Zusatzmodulen, die sich perfekt für die Siliziumevaluierung und das Rapid Prototyping eignen.
Die Zynq UltraScale+ 3EG-Bausteine enthalten spezialisierte Verarbeitungselemente, die für die nächste Generation kabelgebundener und 5G-Wireless-Infrastrukturen, Cloud Computing, KI sowie Luft- und Raumfahrt- und Verteidigungsanwendungen erforderlich sind. Die 5EV-Bausteine wurden speziell für hochauflösende Videos entwickelt und eignen sich ideal für Multimedia-, ADAS-, Überwachungs- und andere Embedded-Vision-Anwendungen.
Die Xilinx Zynq UltraScale+ XCZU3EG und XCZU5EV werden von der Vivado Design Suite unterstützt, einschließlich der kostenlosen Vivado ML Standard Edition (früher Vivado WebPACK). Handbücher und Demos helfen Anwendern, schnell mit dem Genesys ZU zu arbeiten.
Modell-Übersicht
| Modell | Genesys ZU-3EG | Genesys ZU-5EV |
| Zynq Ultrascale+ | XCZU3EG-SFVC784-1-E 256 Mbit QSPI-Flash-Speicher on-board USB-FTDI-Schnittstelle für Programmierung und Debugging MicroSD-Kartenschnittstelle, die den SDR104-Modus unterstützt Board-Status und -Diagnose mit Hilfe der on-board Plattform MCU 154 K Logikzellen 7.6 Mb Block-RAM 360 DSP-Slices 3 Taktmanagement-Kacheln DDR4, 4 GB, 1866 MT/s, aufrüstbarer Speicher | XCZU5EV-SFVC784-1-E 256 Mbit QSPI-Flash-Speicher on-board USB-FTDI-Schnittstelle für Programmierung und Debugging MicroSD-Kartenschnittstelle, unterstützt SDR104-Modus Board-Status und -Diagnose mit und on-board Plattform-MCU 5.1 Mb Block-RAM 1.248 DSP-Slices 4 Taktmanagement-Kacheln DDR4, 4 GB, 2133 MT/s, aufrüstbarer Speicher |
| Anwendungsprozessor | Quad-Core ARM Cortex-A53 MPCore bis zu 1,5 GHz | |
| Echtzeitprozessor | Dual-Core ARM Cortex-R5 MPCore bis zu 600 MHz | |
| Grafikprozessor | MaliTM-400 MP2 | |
| Videocodec | - | H.264/H.265 |
| Peripheriekonnektivität | USB Type-C 3.1 Gen1 Dual-Role Device MiniPCIe/mSATA: dualer Steckplatz, half-/full-size USB 2.0 Host: 2x Typ-A | |
| Netzwerkkonnektivität | 2,4 GHz on-board Wi-Fi Ethernet 1G w/IEEE 1588 WLAN/WWAN/LoRa (Option: MiniPCIe) | 2,4 GHz on-board Wi-Fi Ethernet 1G w/IEEE 1588 WLAN/WWAN/LoRa (Option: MiniPCIe) SFP+ 10G Ethernet |
| Speicher | Hauptspeicher: DDR4, 4 GB, 1866 MT/s, aufrüstbar 104 MB/s SD SSD Option: mSATA ISSI 256 Mib SNOR Flash | Hauptspeicher: DDR4, 4 GB, 2133 MT/s, aufrüstbar 104 MB/s SD SSD-Option: mSATA ISSI 256 Mib SNOR Flash |
| Multimedia | 1.2a Dual-Lane DisplayPort 2x MIPI/Pcam Dual-Lane Audio Codec | 1.2a Dual-Lane DisplayPort 2x MIPI/Pcam Dual-Lane Audio Codec HDMI Source HDMI Sink |
| Erweiterung | 1x Zmod-Anschluss nach der SYZYGY Standard-Schnittstellenspezifikation 4x Pmod-Anschlüsse 1x FMC-Erweiterungsanschluss | 1x Zmod-Anschluss nach der SYZYGY Standard-Schnittstellenspezifikation 4x Pmod-Anschlüsse 1x FMC-Erweiterungsanschluss 1x FMC Gigabit |
| Benutzer-E/A | 4 PL-verbundene LEDs 1 MIO-verbundene LED 5 PL-verbundene Tasten 2 MIO-verbundene Tasten 4 PL-verbundene Schalter | |
| Produktkonformität | HTC: 8471500150 ECCN: 5A992 | |
Lieferumfang: Genesys ZU-3EG oder 5EV, 12-V/8-A-Netzteil, IEC-Kabel mit europäischem Stecker, EC-Kabel mit US-Stecker, USB-A-auf-Micro-B-Programmierkabel, USB-A-auf-Type-C-Kabel, microSD-Karte mit Petalinux-Image (in den microSD-Kartensteckplatz des Genesys ZU geladen), mit Gehäuse, vorinstallierter, vom Benutzer aufrüstbarer DDR4-Speicher.
