Keysight DM34460A/DM34461A 6½-stelliges Digitalmultimeter
Vorteile der DM3446xA Truevolt-Digitalmultimeter
- Messen Sie absolut zuverlässig mit der einzigartigen Keysight Truevolt-Technologie.
- Hohe 6½-Digit-Auflösung und DCV-Genauigkeit von 40 ppm.
- 7"/17,8 cm grafisches Farb-LCD, USB- und LAN/LXI-Schnittstellen.
Teil der ▸Keysight's Smart Bench Essentials Plus!

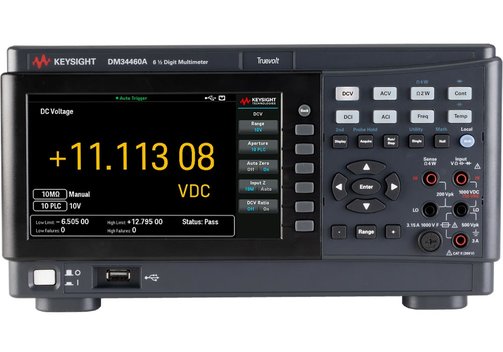

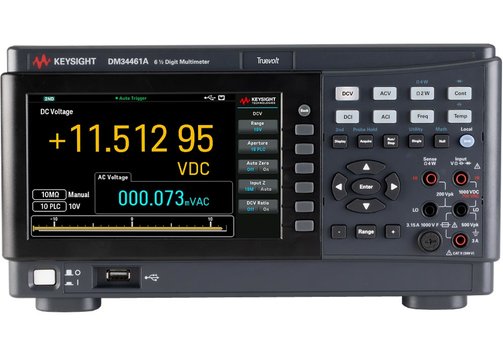

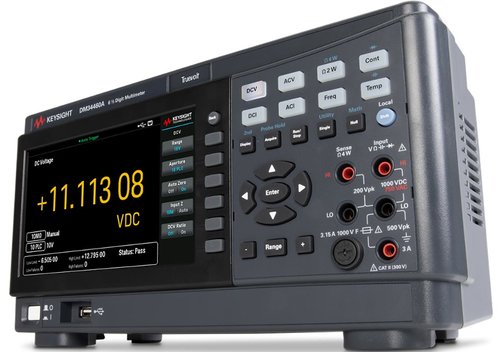

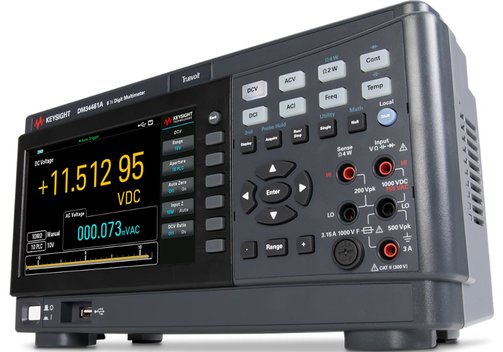

Keysight DM34460A/DM34461A 6½-stelliges Digitalmultimeter
Die Keysight DM34460A und DM34461A sind 6½-stellige Digitalmultimeter, die auf der einzigartigen Truevolt-Technologie von Keysight für schnelle und genaue Messungen basieren. Die Geräte unterstützen alle wichtigen DMM-Messungen und sind dank ihres 7"/17,8 cm großen Farb-LCDs, das Ziffern, Balken und beim DM34461A auch Histogramm und Trenddiagramm anzeigt, einfach zu bedienen. Die NISPOM- und Dateisicherheitsfunktion ermöglicht es Ihnen, den gesamten für den Benutzer zugänglichen Gerätespeicher mit einem Tastendruck zu säubern.
- 6½-stellig.
- DCV-Grundgenauigkeit von 40 ppm.
- Maximale Messrate 1.000 Messwerte/s (DM34460A) oder 50.000 Messwerte/s (DM34461A).
- DM34461A mit Digitizer.
- Speicher 2 Millionen Messwerte (DM34460A) oder 50.000 Messwerte (DM34460A).
- Serienmäßig NISPOM und Funktionen für Dateisicherheit.
- Datenprotokollierung unterstützt.
- 7"/17,8 cm grafisches Farb-LCD mit Ziffern- und Balkenanzeige, beim DM34461A auch Histogramm und Trenddiagramm.
- USB- und LAN/Ethernet/LXI-Schnittstellen.
- Unterstützt von der PathWave BenchVue Software.
- 100%ige SCPI-Kompatibilität mit Keysight 34460A/34461A.
Model-Übersicht
| Modell | DM34460A | DM34461A | |
| Typ | Digitalmultimeter mit Keysight Truevolt Technologie | Digitalmultimeter mit Keysight Truevolt Technologie und Digitizer | |
| Auflösung | 6½ Digits | 6½ Digits | |
| Basis-DCV-Genauigkeit | 40 ppm/0,0040% | 40 ppm/0,0040% | |
| Max. Leserate | 1.000 Readings/s | 50.000 Readings/s | |
| Speicher | 50.000 Readings | 2 Millionen Radings | |
| Messungen | DC Spannung | 100 mV bis 1.000 V | 100 mV bis 1.000 V |
| AC Spannung (echter Effektivwert/True-RMS) | 100 mV bis 750 V | 100 mV bis 750 V | |
| DC Strom | 100 µA bis 3 A | 100 µA bis 3 A | |
| AC Strom | 100 µA bis 3 A | 100 µA bis 3 A | |
| 2- und 4-Draht Widerstand | 100 Ω bis 100 MΩ | 100 Ω bis 100 MΩ | |
| Durchgang, Diode | ✓, 5 V | ✓, 5 V | |
| Frequenz, Periode | 3 Hz bis 300 kHz | 3 Hz bis 300 kHz | |
| Temperatur | RTD/PT100, Thermistor | RTD/PT100, Thermistor | |
| Kapazität | 1 nF bis 100 µF | 1 nF bis 100 µF | |
| NISPOM und File-Sicherheit | ✓ | ✓ | |
| Datenlogging | ✓ | ✓ | |
| Anzeige | 7"/17,8 cm Farb-LCD (Ziffern-, Balkenanzeige) | 7"/17,8 cm Farb-LCD (Ziffern-, Balkenanzeige, Histogramm, Trenddiagramm) | |
| Schnittstellen | USB, LAN/LXI | USB, LAN/LXI | |
| Abmessungen (mm) | 314 x 165 x 121; 3,35 kg | 314 x 165 x 121; 3,35 kg | |
| Optionales Zubehör | EDU190A Instrument-Stacking-Kit - Rahmen zum gestapelten Aufstellen der Geräte | ||
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Häufig gestellte Fragen:
Frage: Ist das Digitalmultimeter (DMM) aus der Keysight Smart Bench Essentials Plus-Serie geeignet für die genaue Charakterisierung des Gleichstrom-Einschaltstroms?
Antwort: Ja, genauer gesagt wird die Variante DM34461A (6,5-stelliges DMM) mit integriertem 50-kHz-Digitizer verwendet. Denn um den Gleichstrom-Einschaltstrom mit einem DMM zu messen, benötigen Sie ein Gerät, das schnelle Stromtransienten erfassen kann, beispielsweise mit einem Hochgeschwindigkeits-Digitalisiermodus. Die Keysight-Lösung nutzt das DM34461A mit 50-kHz-Digitizer zur Erfassung des Hochgeschwindigkeitssignals des Einschaltstroms und die elektronische Last der Serie EL30000 mit integrierter Oszilloskopanzeige. Darüber hinaus hilft die DMM-Steuersoftware dabei, mehrere Messungen durchzuführen, statistische Daten für die Trendanalyse darzustellen und wichtige Daten wie den maximalen Momentanstrom und den durchschnittlichen Welligkeitsstrom hervorzuheben. Im Testaufbau ist das DMM in Reihe mit dem zu testenden Gerät geschaltet. Eine Gleichstromversorgung liefert ausreichend Strom. Einen Schalter oder ein Relais erlaubt ein sauberes und wiederholbares Einschalten. Es kann zusätzlich eine Remote-PC-Software verwenden werden, um den Einschaltstrom zu initiieren und zu erfassen.
Für den Test ist das DMM ist so konfiguriert, dass es den Spitzenstrom erfasst oder ein zeitgestempelts Stromsignal aufzeichnet. Sobald der Stromkreis unter Spannung steht, zeichnet das DMM den anfänglichen Stromstoß auf, wenn sich die Last ändert. Der integrierte Digitalisierer erfasst diese transiente Wellenform, sodass die Einschaltstromspitze/Peak und dessen Dauer identifiziert werden kann. Ein hochwertiges DMM mit einer ausreichenden Abtastrate (typischerweise im kHz-Bereich) ist zwar nicht so schnell wie ein Oszilloskop, bietet jedoch eine zuverlässige, vereinfachte Methode zur Einschaltstromanalyse, insbesondere wenn Portabilität und Benutzerfreundlichkeit im Vordergrund stehen.
