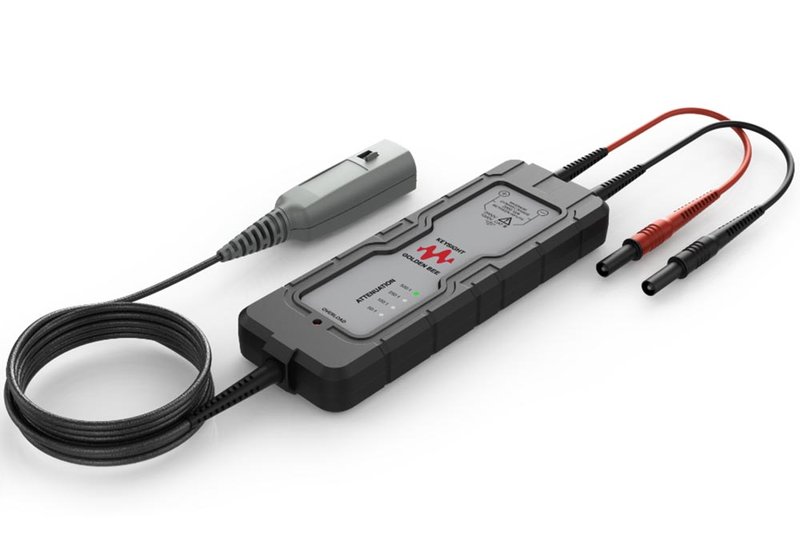

Keysight DP0001A Hochspannungstaskopf

  • Hochspannungs-Differenzial-Tastkopf, 2 kV CAT I, 1 kV CAT III und 400 MHz. 10 MΩ||2 pF Tastkopf-Belastung. AutoProbe-Schnittstelle (50 Ω Abschluss).
  • Ideal für Anwendungen in der allgemeinen Leistungsmessungen: 1,2 kV IGBT; 1,7 kV SiC-Geräte-Charakterisierung.
  • Hervorragend geeignet für das Design von Hochgeschwindigkeits-Hochspannungs-Stromversorgungen, Debugging und Tests.
  • Kompatibel zu den Oszilloskopen der Serien InfiniiVision X3000T, X4000, X6000.

Modell-Übersicht

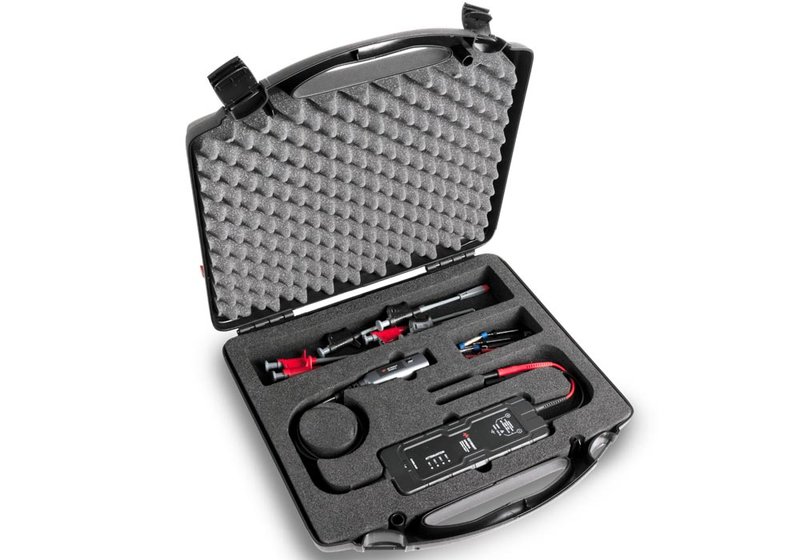

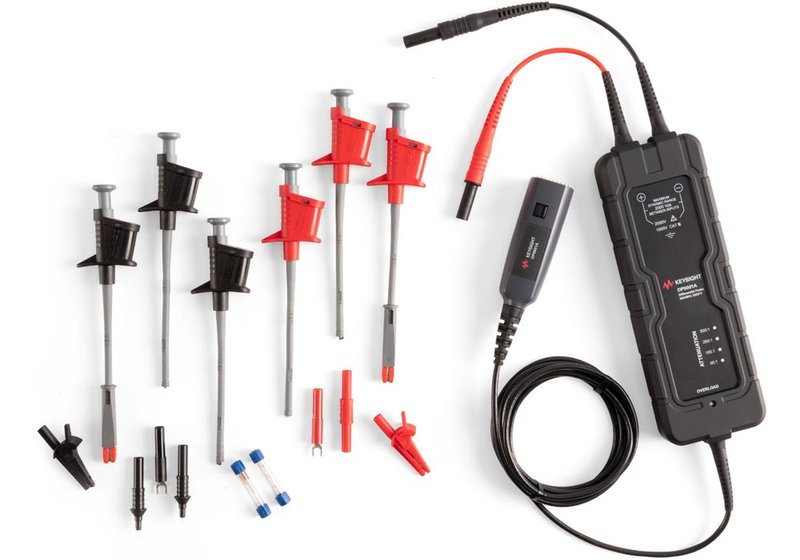

  • DP0001A Tastkopf und Zubehörsatz.

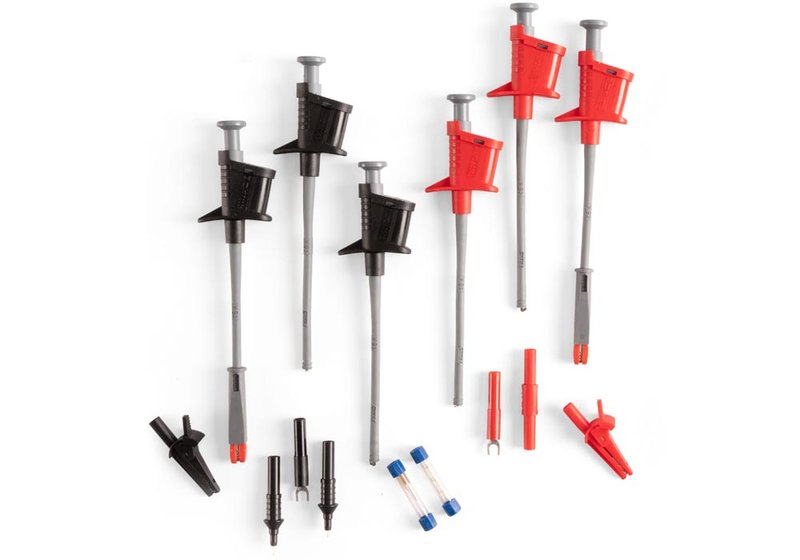

  • DP0002A Standardzubehörsatz ohne Tastkopf.
ModellDP0001A
Bandbreite400 MHz
Anstiegszeit (10...90%)875 ps bei <50 V, 250:1 oder 500:1
Dämpfungsverhältnis (s)50:1, 100:1, 250:1, 500:1; manuell ausgewählt bei den InfiniiVision-Scopes
Max. EingangsspannungCATI (Netzspannung, isoliert) 2000 Veff, 6000 V transiente Überspannung. CATIII 1000 V
Max. CM-Spannung±2000 VSpitze (oder ±1400 Veff
Typisches Rauschen (bezogen auf den Eingang)55 mV bei 50:1, 100:1; 75 mV bei 250:1, 500:1
Eingangsimpedanz5 MΩ||4 pF (jeder Eingang gegen Masse); 10 MΩ||2 pF (zwischen den Eingängen)
CMRR typisch>80 dB bei DC, >70 dB bei 100 kHz, >62 dB bei 1 MHz, >50 dB bei 3,2 MHz
