Keysight E5063A Vektor-Netzwerk-Analysator bis 18GHz
ab €
15.835,33
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile des E5063A 2-Tor-VNA bis 500 MHz/1,5/3/4,5/6,5/8,5/14/18 GHz
- 2-Port, 50 Ω VNA bis 18 GHz (niedrigere Versionen können aufgerüstet werden).
- Hochauflösendes 26,4 cm breites Touchscreen-Display.
- Windows 10 OS.

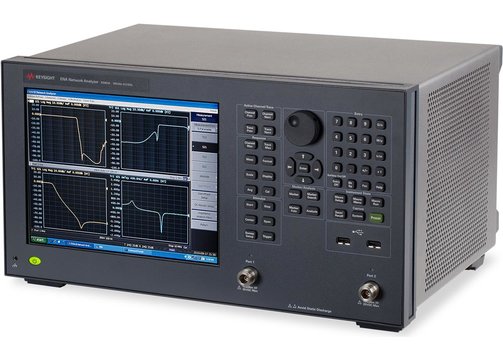

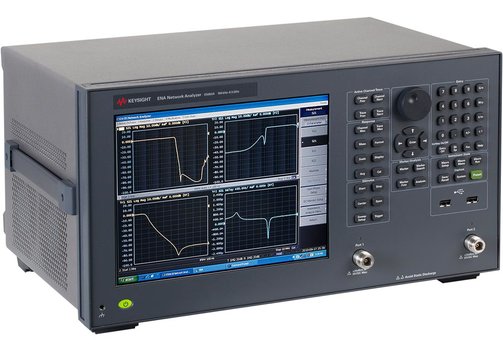

Keysight E5063A Vektor-Netzwerk-Analysator bis 18 GHz
Die Keysight E5063A sind 2-Port-VNAs (Vector Network Analyzer) bis 18 GHz (8 upgradebare Optionen) mit 50 Ω Impdeanz. Die Geräte arbeiten auf einem Windows 10 Betriebssystem und bieten als Software-Option zum Beispiel die Zeit-Domain Analyse (auch mit Test-Wizard) oder die Analyse drahtloser Leistungsübertragung.
- 2-Port-, 50-Ω-VNA.
- Frequenzbereiche 100 kHz bis 500 MHz, 1,5 GHz, 3 GHz, 4,5 GHz, 6,5 GHz, 8,5 GHz, 14 GHz oder 18 GHz (aufrüstbar).
- Die Startfrequenz kann auf 50 kHz herunter eingestellt werden.
- Option 006 für die Analyse der drahtlosen Leistungsübertragung mit Vorteilen:
- Messungen in Echtzeit.
- Erweiterte 2D/3D-Simulation.
- Erschwingliche Lösung.
- 26,4 cm breites, hochauflösendes Multi-Touchscreen-LCD.

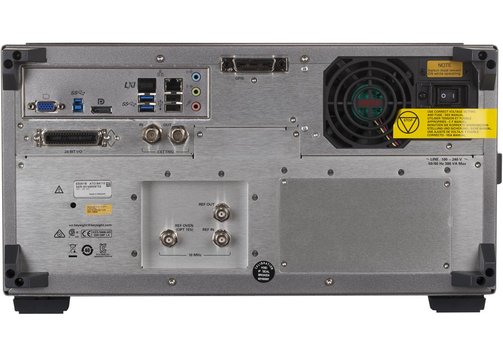

- LAN/Ethernet-, USB- und GPIB/IEEE488-Schnittstellen.
Modell-Übersicht
| Modell | E5063A-205 | E5063A-215 | E5063A-235 | E5063A-245 | E5063A-265 | E5063A-285 | E5063A-2D5 | E5063A-2H5 |
| Frequenz | 100 kHz...500 MHz | 100 kHz...1,5 GHz | 100 kHz...3 GHz | 100 kHz...4,5 GHz | 100 kHz...6,5 GHz | 100 kHz...8,5 GHz | 100 kHz...14 GHz | 100 kHz...18 GHz |
| Startfrequenz kann bis auf 50 kHz eingestellt werden | ||||||||
| Prüfanschlüsse | 2-Tor 50 Ω S-Parameter-Prüfgerät | |||||||
| Auflösung | (Testport-Ausgangsfrequenz) 1 Hz (100 kHz...6,5 GHz); 2 Hz (6,5...13 GHz); 11 Hz (13...18 GHz) | |||||||
| Dynamikbereich | 117 dB (spez.), 122 dB (typ.; Details siehe Datenblatt) | |||||||
| Trace-Rauschen | 0,005 dBeff (spez.), 0,002 dBeff (typ.; Details siehe Datenblatt) | |||||||
| Stabilität | 0,01 dB/°C | |||||||
| Quellenleistung | -20...0 dB | |||||||
| Sweep-Typ | Lineare und logarithmische Frequenz, Segment | |||||||
| NOP | max. 10.001 Punkte | |||||||
| Kanal | max. 32 Kanäle | |||||||
| Wichtigste Softwarefunktionen | Halterungs-Simulator, Zeitbereichsanalyse/Testassistent (bestehend aus konventioneller Zeitbereichsanalyse und GUI für PCB-Test), Analyse drahtloser Leistungsübertragung | |||||||
| Anzeige | 10,4"/26,4 cm Multi-Touch-Screen LCD, Auflösung XGA (1024x768) | |||||||
| Schnittstellen | LAN/Ethernet, USB, GPIB/IEEE488; SCPI-kompatibel; Handler-I/O | |||||||
| Abmessungen (mm) | 433 x 222 x 297; ca. 11,8 kg | |||||||
Keysight E506x Serie Modellvergleich
| Modell | ▸E5061B | ▸E5063A |
| Frequenz | 100 kHz...1,5 GHz 100 kHz...3 GHz oder 5 Hz...0,5 GHz 5 Hz...1,5 GHz 5 Hz...3 GHz | 100 kHz...0,5 GHz 100 kHz...1,5 GHz 100 kHz...3 GHz 100 kHz...4,5 GHz 100 kHz...6,5 GHz 100 kHz...8,5 GHz 100 kHz...14 GHz 100 kHz...18 GHz |
| Messanschlüsse | 2 Ports, 50/75 Ω oder 2-Tor-Verstärkung-Phase | 2-Tor, 50 Ω |
| Systemdynamikbereich (10 Hz IFBW) | 120 dB | 117 dB |
| Trace-Rauschen | 0,005 dBeff (3 kHz IFBW) | 0,005 dBeff (70 kHz IFBW) |
| Zykluszeit (typ. 2-Tor-Kal, max. IFBW, 201 Punkte) | 21 ms | 19 ms |
| Quellenleistung | -45...0 dBm | -20...0 dBm |
| Temperaturstabilität (typ.) | 0,01 dB/°C | 0,01 dB/°C |
| Anschlussmöglichkeiten | LAN/Ethernet, USB, GPIB, Handler-I/O | LAN/Ethernet, USB, GPIB, Handler-I/O |
| Impedanz-Analyse | ✓ | - |
| Analyse der drahtlosen Leistungsübertragung | ✓ | ✓ |
| Zeitbereichsanalyse | ✓ | ✓ |
| Leiterplatten-Test-Assistent | - | ✓ |
| Messungen von Materialeigenschaften | ✓ (N1500A Materialmessgerät erforderlich) | ✓ (N1500A Materialmessgerät erforderlich) |
| Upgrade auf höhere Frequenz | ✓ | ✓ |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
