Vorteile der Kapazitätsprüfgeräte 3504 und 3506

  • Geräte für die Prüfung von kleinen oder großen (MLCC) Kapazitäten.
  • Messfrequenzen von 1 kHz/1 MHz oder 120 Hz/1 kHz.
  • Ideal für die Prüfung von Band- und Sortiermaschinen.

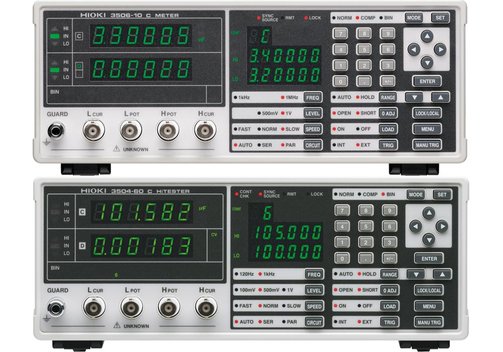

HIOKI 350x Serie C-Messgeräte/Tester

Die HIOKI 350x-Serie ist eine Familie von Kapazitätsmessgeräten. Während das C-Meter 3506-10 ein Gerät für die Prüfung kleiner Kapazitäten ist, sind die Tester 3504-60/-50/-40 MLCC-Tester (Multi Layer Ceramic Capacitor/Keramikvielschicht-Chipkondensator) für große Kapazitäten ausgelegt. Eine Vielzahl von Merkmalen trägt zur Verbesserung der Kondensatorprüfung bei, wie z. B. analoge Messzeiten von nur 0,6 ms (oder 1,5 ms FAST, 1 MHz, 3506-10), Komparator-, BIN- (Klassifizierung von C-Messwerten), Speicher-, Kontaktprüfungs-Funktion und Trigger-Synchronausgang.

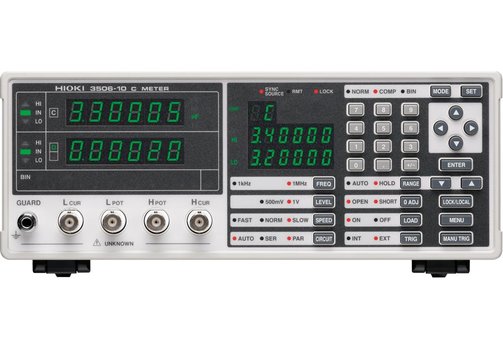

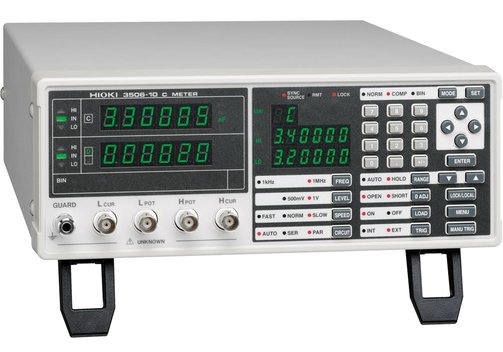

  • C-Messgerät HIOKI 3506-10:
    • Gerät für die Prüfung kleiner Kapazitäten mit Messfrequenzen von 1 kHz und 1 MHz.
    • Hochgeschwindigkeitsmessung mit einer analogen Messzeit von 0,6 ms (1 MHz).
    • Verbesserte Rauschfestigkeit und drastisch erhöhte Wiederholbarkeit für die Messung kleinster Kapazitätswerte.
    • Stabile Messung von niederkapazitiven Kondensatoren bei 1 MHz.

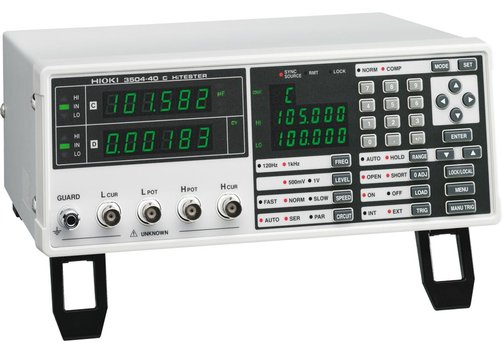

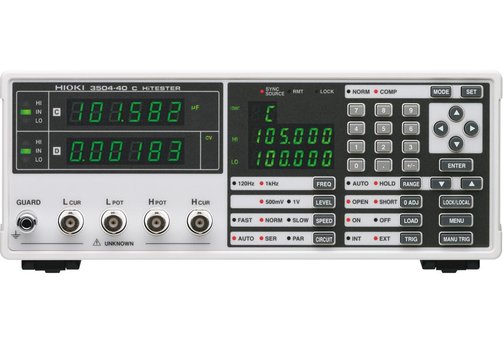

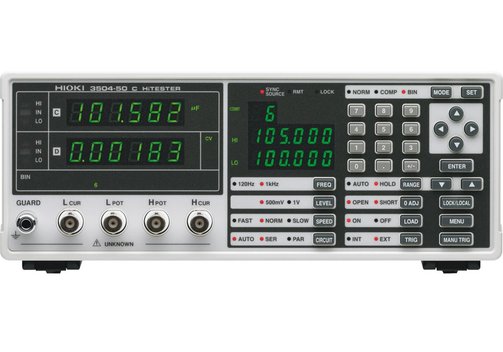

  • C-Tester HIOKI 3504-60/3504-50/3504-40:
    • Messgerät für MLCC-Tests mit großen Kapazitäten und Messfrequenzen von 120 Hz und 1 kHz.
    • Konstantspannungsmessung mit einer analogen Messzeit von 1 ms (1 kHz); ideal für die Messung von hochkapazitiven MLCCs.
    • Konstantspannungsmessung von hohen Kapazitätswerten bis zu 1,45 mF (120 Hz, 500 mV).

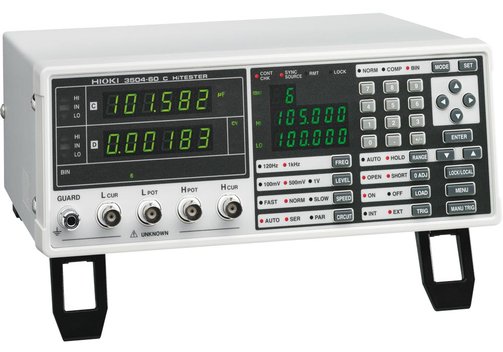

    • Modell 3504-60 ermöglicht die Überprüfung von Kontakten mit vier Anschlüssen.

Modell-Übersicht

Modell3504-403504-503504-603506-10
TypC-Tester/Großkapazitäts-MLCC-PrüfungC-Meter/Niederkapazitätsprüfung
Gemessene ParameterC (Kapazität), D (Verlustfaktor tan δ)C (Kapazität), D (Verlustfaktor tan δ), Q (1/tan δ)
Messfrequenzen120 Hz, 1 kHz1 kHz, 1 MHz
MesswertbereichC: 0,9400 pF...20,0000 mF; D: 0,00001...1,99999 C: 0,000 fF...15,0000 µF; D: 0,00001...1,99999; Q: 0,0...19999,9
MesszeitNominal 2 ms (1 kHz, FAST; die Messzeit hängt von der eingestellten Messfrequenz und Messgeschwindigkeit ab)Repräsentativer Wert: 1,5 ms (FAST; die tatsächliche Messzeit hängt von den Einstellungen der Messkonfiguration ab)
MessgeschwindigkeitFAST/NORMAL/SLOWFAST/NORMAL/SLOW
Vierpolige Kontaktprüfungsfunktion--Erkennt Kontaktanomalien (offener Zustand bei vierpoligen Messungen)-
BIN-Messung-C: 14 Ränge, D-NG, OUT OF BINS, Absolutwerteinstellung, Δ%-EinstellungC: 13 Ränge, D-NG, OUT OF BINS, Absolutwerteinstellung, Δ-Einstellung, Δ%-Einstellung
AnzeigeLED

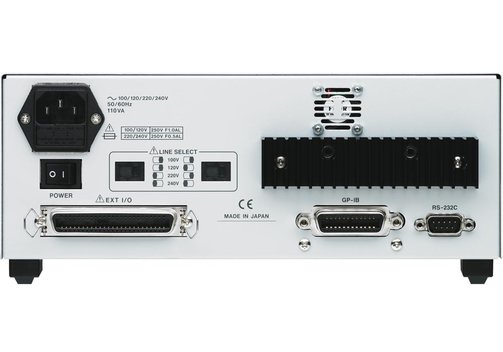

SchnittstellenRS232C, EXT I/ORS232C, GPIB, EXT I/ORS232C, GPIB und EXT I/O
Drucker-Funktion: Messwerte können ausgedruckt werden (erfordert optionalen Drucker 9442 und optionales Anschlusskabel 9444)
SpeicherfunktionBis zu 32.000 Messwerte können im Gerät gespeichert werden (downloadbar über RS232C oder GPIB)Bis zu 1.000 Messwerte können im Gerät gespeichert werden (downloadbar über RS232C oder GPIB)
Abmessungen (mm) ca.260 x 100 x 220; 3,8 kg260 x 100 x 298; 4,8 kg

Lieferumfang: 3506 oder 3504 (einer der Giganten), Netzkabel, Ersatzsicherung
