HIOKI LR8450 hochflexible modulare Datenlogger bis 1kS/s
Vorteile des LR8450(-01) Datenloggers für die Automobilindustrie und allgemeine Anwendungen
- Hauptgerät mit Display und bis 4 steckbaren und/oder 7 drahtlosen E/A-Modulen.
- Deckt alle wichtigen E/A-Signale für Industrie- und Automobilanwendungen ab, inkl. CAN.
- Flexible dezentrale E/A mit Funkmodulen (LR8450-01).

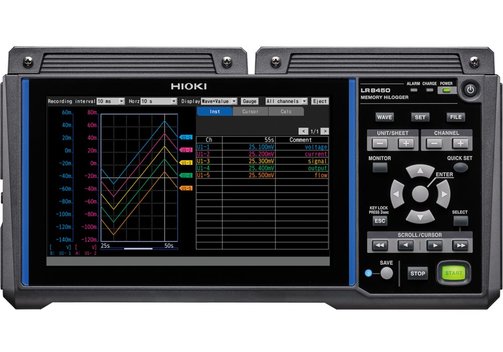

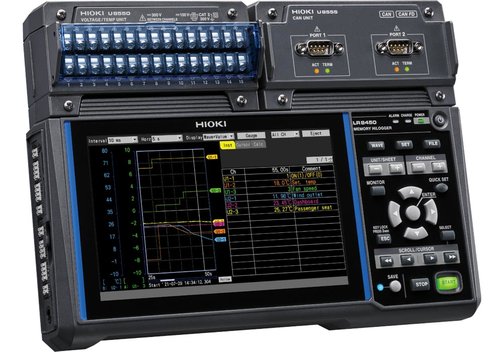

HIOKI LR8450 hochflexible modulare Datenlogger bis 1 kS/s

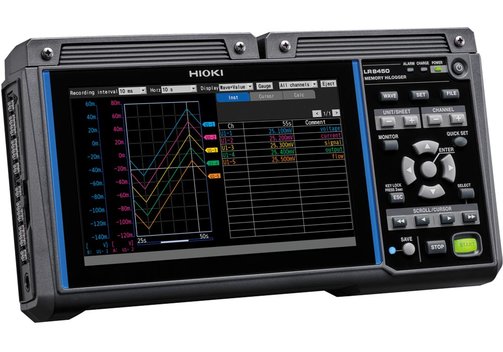

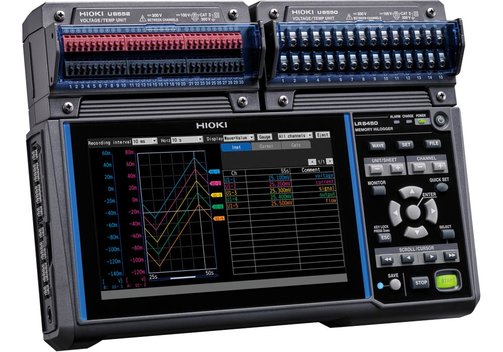

Die HIOKI LR8450(-01) Serie sind tragbare modulare Datenlogger mit max. 1 kS/s (1 ms) Rate, für Spannung, Dehnung, Temperatur, Feuchtigkeit, Widerstand und CAN. Die Logger bestehen aus dem Hauptgerät mit Benutzeroberfläche (Tasten, Display etc.) und den I/O-Modulen. Der LR8450 ist das Standardmodell, das nur für die Verwendung mit Steckmodulen ausgelegt ist. Der LR8450-01 ist die Drahtlos-Variante für zusätzliche WLAN-Module. Dieser modulare Aufbau ermöglicht sehr flexible und kosteneffiziente Datenlogging-Anwendungen in der Automobilbranche, der Industrie und anderen Bereichen, auch mit verteilter E/A durch die drahtlosen E/A-Module (LR8450-01).
- LR8450:
- Standardmodell, nur für die Verwendung mit Plug-in-Modulen vorgesehen.
- 6 Modultypen für Spannung, Temperatur, rel. Feuchte, Dehnung, Widerstand und CAN verfügbar.
- LR8450-01:
- Drahtlos-/WLAN-Modell.
- Fügen Sie bis zu 7 drahtlose Module hinzu für ein Maximum von 330 Kanälen.
- Mischen Sie Aufsteck- und drahtlose Module: Sie können Kanäle über steckbare und drahtlose Module hinzufügen oder ausschließlich drahtlose Module verwenden.
- 6 Modultypen für Spannung, Temperatur, rel. Feuchte, Dehnung, Widerstand und CAN verfügbar.
- Komfortable Bedienung des Haupt-Gerätes mit großem Display, Speicherung auf SD-Karten/USB-Stick, LAN- und USB-Schnittstelle sowie vielen nützlichen Funktionen wie Trigger, Alarmeriung und Berechungen/Signal-Operationen.
Modell-Übersicht Datenlogger LR8450 und LR8450-01 drahtlos
| Model | LR8450 | LR8450-01 |
| Typ | Datenlogger/Speicher-Logger-Hauptgerät - der LR8450 und der LR8450-01 können allein keine Messungen durchführen. Es sind ein oder mehrere Einsteckmodule oder Funkmodule erforderlich (separat erhältlich) | |

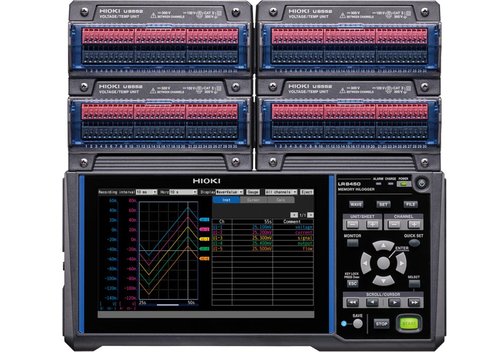

| Max. Anzahl von Modulen | 4 Einsteckmodule (max. 4 CAN-Module U8555) | 4 Einsteckmodule und/oder 7 Funkmodule (davon max. 4 CAN-Module U8555 und/oder LR8535) |
| Kanäle | Max. 120 Kanäle | Max. 330 Kanäle (120 Kanäle + drahtlose 210 Kanäle) |
| Messungen | Je nach Modul(en): Gleichspannung, Temperatur/Thermoelement-Sensor, Feuchtigkeit, kumulierte Impulse, Rotation, digital, Widerstandsmessung, Dehnung | |
| Aufzeichnung | Min. Intervall 1 ms, max. Intervall 1 h; Echtzeitaufzeichnung auf SD-Karte (2 GB/8 GB)/USB-Speicherstick; interner Pufferspeicher flüchtig, 256 Mwords | |
| Zusatzfunktionen | Berechnungen (numerisch, Wellenformberechnungen), Trigger, Alarme und mehr | |
| Display | 7"/17,8 cm TFT-Farb-LCD (WVGA 800x480 Punkte) mit Hintergrundbeleuchtung | |
| Schnittstellen | USB 2.0 Host and Device, LAN (100Base-TX/1000Base-T) | USB 2.0 Host and Device, LAN (100Base-TX/1000Base-T), Wireless LAN (IEEE 802.11b/g/n; Kommunikationsreichweite 30 m, Sichtverbindung) |
| Stromversorgung | Netzadapter Z1014; Akku: 2 Akkus Z1007 (bei Verwendung mit Netzadapter hat der Netzadapter Vorrang) Li-Ion, 7,2 V, 2170 mAh; externe Stromversorgung 10...30 VDC | |
| Abmessungen (mm) | Ohne Module: 272 x 145 x 43; mit 2 Modulen: 272 x 198 x 63; mit 4 Modulen: 272 x 252 x 63; ca. 1108 g (nur Hauptgerät, ohne Batteriepack) | |
Modell-Übersicht U8550, U8551, U8552, U8553, U8554, U8555 Datenlogger Plug-in-Module
| Steckbare Datenlogger-Einheiten - I/O-Module | Für Logger | |

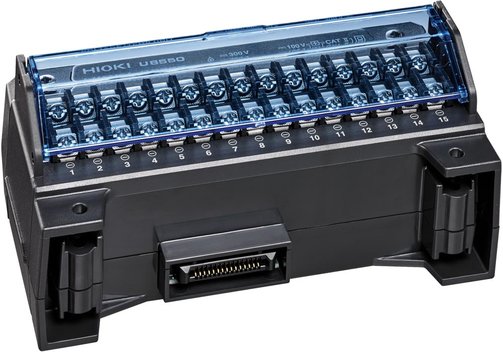

| U8550 | Spannungs-/Temperatureinheit: 2 Schraubklemmen M3 mm, 15 Kanäle, Spannungs-, Temperatur- mit Thermoelement- oder Feuchtigkeitsmessung, max. 10 ms/S; 16 bit A/D Serie | LR8450 und LR8450-01 |

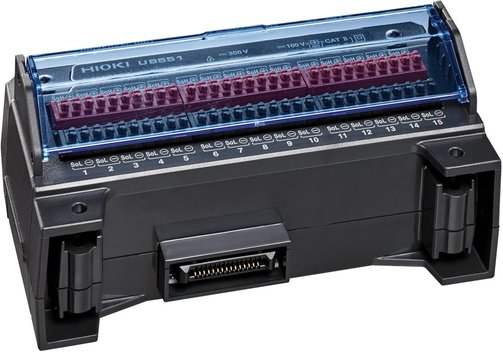

| U8551 | Universalgerät: 4 Klemmen, Druckknopftyp, 15 Kanäle, Spannung, Temperatur mit Thermoelement, Platin-Widerstands-Temperatursensor, Feuchte- oder Widerstandsmessung, max. 10 ms/S; 16 bit A/D Serie | LR8450 und LR8450-01 |
| U8552 | Spannungs-/Temperatureinheit: 2 Klemmen mit Drucktasten, 30 Kanäle, Spannungs-, Temperatur- mit Thermoelement- oder Feuchtemessung, max. 20 ms/S (10 ms bei 15 Kanälen oder weniger); 16 bit A/D Serie | LR8450 und LR8450-01 |

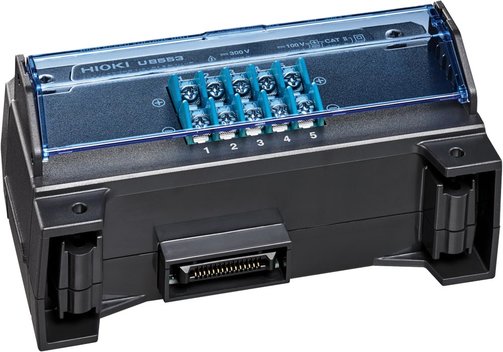

| U8553 | Hochgeschwindigkeits-Spannungseinheit: 2 Schraubklemmen M3 mm, 5 Kanäle, Spannung, max. 1 ms/S; 16 bit A/D | LR8450 und LR8450-01 |

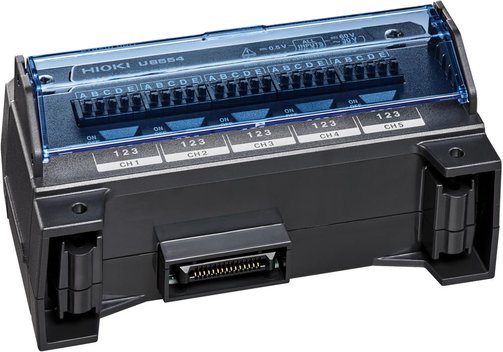

| U8554 | Dehnungseinheit: Dehnungsmessstreifen-Wandlereingang, 5 Kanäle, inklusive Brückenbox, max. 1 ms/S; 16 bit A/D Serie | LR8450 und LR8450-01 |

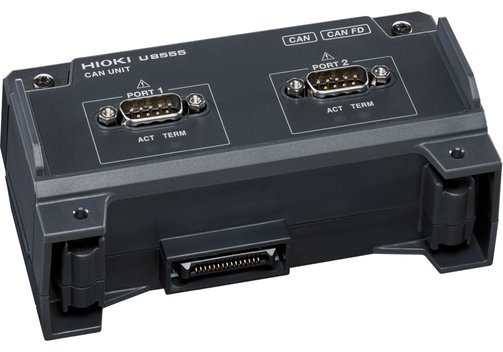

| U8555 | CAN-Einheit: CAN/CAN FD Ein- und Ausgang umschaltbar, 2 Kanäle, max. 10 ms/S (bis zu 50 CAN-Signale), max. 500 CAN-Signale (bei 100 ms/S) | LR8450 und LR8450-01 |

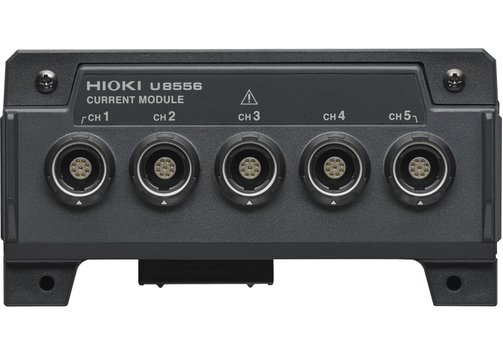

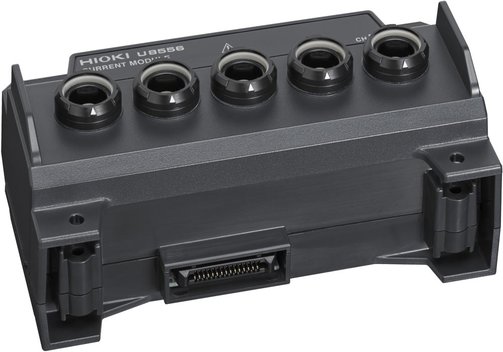

| U8556 | Strom-Messmodul, 5 Kanäle, max. Sample-Rate 1 ms, 16 bit Auflösung; HIOKI PL14-Anschluss; ideal zusammen mit den Stromsensoren CT7812/CT7822 u. a. (unterstützte Sensoren siehe Datenblatt) | LR8450 und LR8459-01 |
| U8557 | 15 Kanäle, Temperatur- (Thermistor) und Widerstandsmessung: Umrechnung und Anzeige des Temperaturwerts für jeden Thermistor bis 200 kΩ; Abtastrate bis 50 ms bei 15 Kanälen; Widerstandsmessung (Auflösung): 2000 Ω (0,1 Ω), 20 kΩ (1 Ω), 200 kΩ (10 Ω); Temperaturumrechnungsmethoden: Steinhart-Hart-Gleichung, B-Konstante (Beta-Parameter)-Gleichung; Auflösung: 0,01°C; Temperaturbereich: -100...+300,0°C | LR8450 und LR8459-01 |
Modell-Übersicht LR8530, LR8531, LR8532, LR8533, LR8534, LR8535 Datenlogger Drahtlos-Module
| Drahtlose Datenlogger-Einheiten - I/O-Module | Für Logger | |

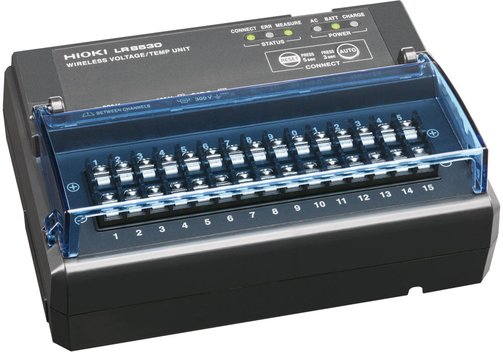

| LR8530 | Drahtlose Spannungs-/Temperatureinheit: 2 Schraubklemmen M3 mm, 15 Kanäle, Spannungs-, Temperatur- mit Thermoelement- oder Feuchtigkeitsmessung, max. 10 ms/S | LR8450-01 |

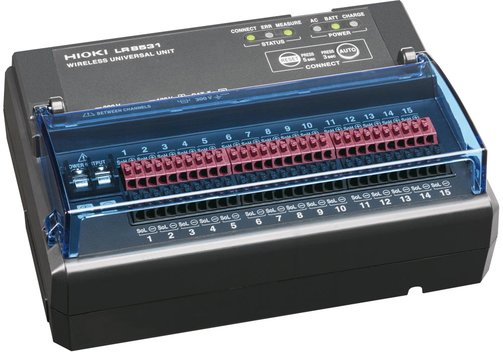

| LR8531 | Drahtloses Universalgerät: 4 Klemmen mit Druckknopf, 15 Kanäle, Spannung, Temperatur mit Thermoelement, Platin-Widerstandstemperatursensor, Feuchte- oder Widerstandsmessung, max. 10 ms/S | LR8450-01 |

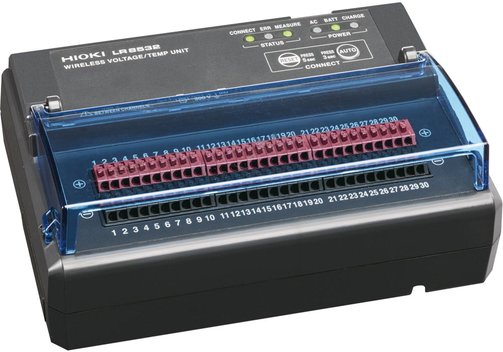

| LR8532 | Drahtloses Spannungs-/Temperaturgerät: 2 Klemmen mit Druckknopf, 30 Kanäle, Spannungs-, Temperatur- mit Thermoelement- oder Feuchtemessung, max. 20 ms/S (10 ms bei 15 Kanälen oder weniger) | LR8450-01 |

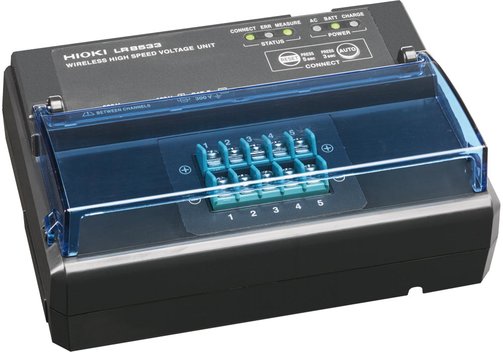

| LR8533 | Drahtlose Hochgeschwindigkeits-Spannungseinheit: 2 Klemmen M3 mm Schraubtyp, 5 Kanäle, Spannung, max. 1 ms/S | LR8450-01 |

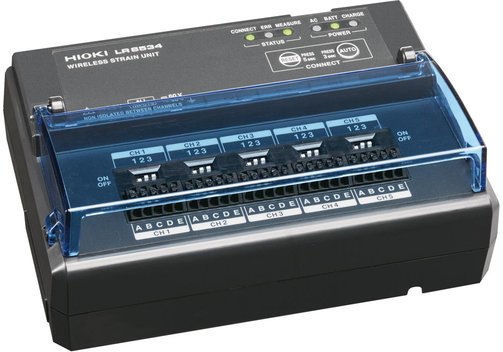

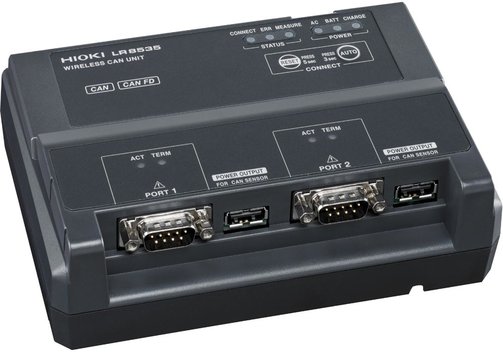

| LR8534 | Drahtlose Dehnungseinheit: Dehnungsmessstreifen-Wandlereingang, 5 Kanäle, inklusive Brückenbox, max. 1 m/S | LR8450-01 |
| LR8535 | Drahtlose CAN-Einheit: CAN/CAN FD-Eingang, 2 Kanäle, max. 10 ms/S (bis zu 50 CAN-Signale), max. 500 CAN-Signale (bei 100 ms/S) | LR8450-01 |

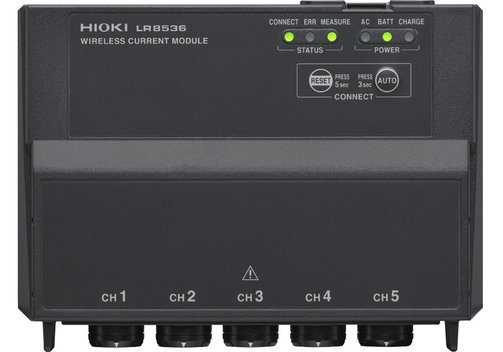

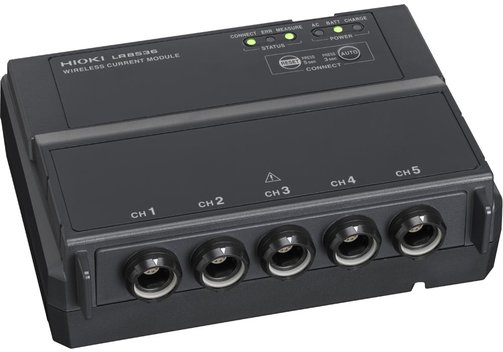

| LR8536 | Drahtloses Strom-Messmodul, 5 Kanäle, max. Sample-Rate 1 ms, 16 bit Auflösung; HIOKI PL14-Anschluss; ideal zusammen mit den Stromsensoren CT7812/CT7822 u. a. (unterstützte Sensoren Datenblatt) | LR8450-01 |
| LR8537 | 15 Kanäle, Temperatur- (Thermistor) und Widerstandsmessung: Umrechnung und Anzeige des Temperaturwerts für jeden Thermistor bis 200 kΩ; Abtastrate bis 50 ms bei 15 Kanälen; Widerstandsmessung (Auflösung): 2000 Ω (0,1 Ω), 20 kΩ (1 Ω), 200 kΩ (10 Ω); Temperaturumrechnungsmethoden: Steinhart-Hart-Gleichung, B-Konstante (Beta-Parameter)-Gleichung; Auflösung: 0,01°C; Temperaturbereich: -100...+300,0°C | LR8450-01 |
Detaillierte Angaben zu den Loggern und E/A-Modulen finden Sie im vollständigen Datenblatt.
Lieferumfang: Logger LR 8450 oder 8450-01, Schnellstarthandbuch, LOGGER-Anwendungs-CD (Schnellstarthandbuch, Bedienungsanleitung, Logger-Utility, Logger-Utility-Bedienungsanleitung, CAN-Editor, CAN-Editor-Bedienungsanleitung, Kommunikations-Bedienungsanleitung), USB-Kabel, Netzadapter Z1014, Sicherheitshinweise zum Gebrauch von Geräten, die Funkwellen aussenden (nur LR8450-01).
Häufig gestellte Fragen:
Frage: Beim HIOKI Datenlogger LR8450 gibt es Module für verschiedene Temperatursensoren. Wann verwendete man welche?
Antwort: Sensor-Typen: Natürlich richtet sich die Auswahl vor allem nach den in Ihrer eingesetzten Sensoren.
Thermoelemente (verschiedene Typen wie J, K, T, E, R, S, B, N) werden häufig in industriellen Prozessen, Verbrennungssysteme, Luft- und Raumfahrtprüfungen etc. verwendet. Sie haben weite Temperaturbereiche bis in die tausende °C, sind schnell und preisgünstig. Im Vergleich zu den anderen Sensortypen ist ihre Genauigkeit geringer.
RTD (Typen wie Pt100, Pt1000) sind teurer, langsamer, aber sehr genau und haben eine hohe Langzeitstabilität. Daher werden sie meistens eingesetzt in Klimakammern, Kalibrierlaboren, der Prozesssteuerung etc.
Thermistoren (NTC, PTC - negativer oder positiver Temperatur-Koeffizient) sind schnell und preisgünstig, haben jedoch einen vergleichsweise beschränkten Temperaturbereich. Ihren Einsatzbereich finden sie in Consumerelektronik/Haushaltsanwendungen, EV-Batterien, Automotoren, Klimaanlagen etc.
Räumliche Anordnung: Die HIOKI I/O-Module der U-Serie werden auf den Basis-Datenloggeraufgesteckt, die Module der LR-Serie sind drahtlos mit dem Basis-Datenlogger verbunden. Für großflächig verteilte Anordnungen können die LR damit einige Vorteile bieten: Die I/O-Module nahe am Messort sorgen für kurze Sensor-Leitungen und damit weniger Störanfälligkeit, Rauschen und mehr Genauigkeit. Eine Verteilung der I/O-Module im Raum an verschiedenen Messorten ist sehr bequem möglich. Im Batteriebetrieb ist eine vollkommene Autonomie erreichbar.
Weitere eventuell noch benötigte Messgrößen: Je nach Variante bieten die I/O-Module noch andere Messgrößen: Spannung 0...100 V, Widerstand, Feuchtigkeit, 4...20 mA, Wärmefluss.
Vergleich Temperatur-Module
| Modell | U8550 | LR8530 Spannungs-/Temperatur-Module | U8551 | LR8531 universelle Module | U8552 | LR8532 Spannungs-/Temperatur-Module | U8557 | LR8537 Thermistor-Module |
| Spannungsmessung | 0...100 V, 10 Bereiche | 0...100 V, 10 Bereiche | 0...100 V, 10 Bereiche | - |
| Temperaturmessung | Thermoelemente | Thermoelemente, RTD | Thermoelemente | Thermistoren bis 200 kΩ |
| Widerstandsmessung | - | 0...200 Ω, 4 Bereiche | - | 0...200 kΩ, 3 Bereiche |
| Weitere | Feuchte, 4...20 mA, Wärmefluss | Feuchte, 4...20 mA, Wärmefluss | Feuchte, 4...20 mA, Wärmefluss | - |
| Kanäle | 15 | 15 | 30 | 15 |
| Update-Intervall | 10 ms | 10 ms | 10 ms/20 ms | 50 ms |
