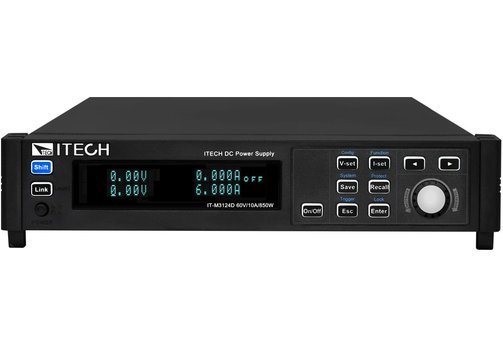

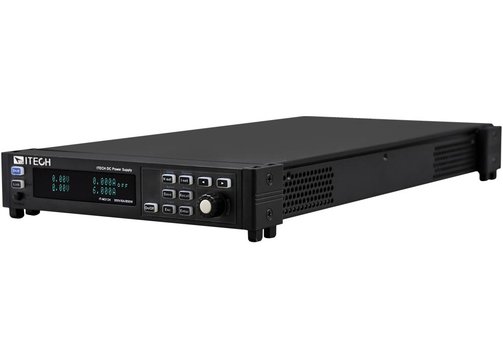

ITECH IT-M3100 Serie DC-Netzgeräte
Vorteile der IT-M3100 DC-Stromversorgungen bis 1500 W
- Bis 100 Schritte LIST-Betrieb, unterstützt die Ausgabe verschiedener dynamischer Wellenformen.
- Einstellmöglichkeiten für CC/CV-Priorität.
- Testfunktion für Batterieladung.
ITECH IT-M3100 Serie DC-Netzgeräte
Mit der IT-M3000 Serie bietet ITECH eine Familie leistungsstarker Power-Produkte von Standard-DC-Netzgeräten über bidirektionale rückspeisende Stromversorgungen bis hin zu rückspeisenden Lasten.
Die DC-Netzgeräte-Serie IT-M3100 besteht aus 12 Modellen mit 6 Spannungsbereichen. Die Geräte können kombiniert werden, um eine Vielzahl von Ausgangsleistungen zu erreichen. Die IT-M3100 Serie hat eine flexible, modulare Architektur, ein unabhängiges Mehrkanal-Design und unterstützt synchronen Betrieb. Anwender können jeden Kanal entsprechend den Prüfanforderungen des Prüflings konfigurieren - bis zu max. 16x16 Kanäle -, um die Anforderungen kundenspezifischer Lösungen zu erfüllen. Die Serie ist für eine riesige Bandbreite an Anwendungen geeignet von Forschung und Entwicklung bis zur Designverifikation und Integration automatischer Testsysteme.
- 1 HE halbe Rack-Größe, ultra-kompakt.
- Einstellbare Anstiegs-/Abfallgeschwindigkeit des Ausgangsstroms.
- Hochgeschwindigkeits-Test, bis 10 Mal pro Sekunde.
- Bis 100 Schritte LIST-Betrieb, unterstützt Ausgabe verschiedener dynamischer Wellenformen.
- Unterstützung von CC/CV-Schleifengeschwindigkeit und Prioritätseinstellung.
- Parallelbetrieb, einfaches Steuern von einer Einheit.
- Unabhängiges Steuern mehrerer Kanälen; eine Kommunikationskarte kann bis zu 16 Kanäle steuern, max. 256 Kanäle.
- Unterstützt die Ausgabe von verschiedenen Timings je Kanal; Synchronisieren oder Verzögern der Ausgabe; unterstützt die Ausgabe verschiedener Spannungs-Verhältnisse.
- Unterstützt CANopen, LXI, SCPI und anderer Kommunikations-Protokolle.

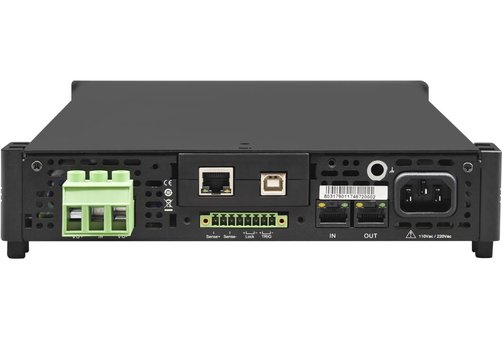

- Fünf optionale Erweiterungs-Karten für die Schnittstellen RS232, CAN, Ethernet/LAN, GPIB/IEEE488, USB_TMC, USB_VCP, RS485, extern analog und I/O.
- Unterstützt TRACE-Funktion, Zeichnen von Spannung- und Strom-Wellenformen in Echtzeit (Unterstützt durch Programm).
- Testfunktion für Laden einer Batterie.
- Software-Watchdog bietet zuverlässigere und sicherere automatische Batterie-Testlösung.
- Verschiedene Schutzfunktionen wie OVP, ±OCP, ±OPP, OTP (Schutz vor Überspannung, Überstrom, Überleistung, Übertemperatur).
- Selbstverriegelungs-Funktion: Ist das Gerät gesperrt, kann keine Ausgabe erfolgen.
Modell-Übersicht
| Modell | Spannung | Strom | Leistung | Auflösung | Genauigkeit | Schnittstellen | Abmessungen (mm) |
| IT-M3136 | 1000 V | 3 A | 1500 W | 100 mV/1 mA | ≤0,02% + 0,02% F.S./ ≤0,05% + 0,05% F.S. | Optional RS232, CAN, LAN/Ethernet, GPIB, USB, RS485, exter analog | ½ 1HE 505 x 234 x 58 |
| IT-M3126 | 1000 V | 3 A | 850 W | 100 mV/1 mA | ≤0,02% + 0,02% F.S./ ≤0,05% + 0,05% F.S. | ||
| IT-M3116 | 1000 V | 3 A | 400 W | 100 mV/1 mA | ≤0,02% + 0,02% F.S./ ≤0,05% + 0,05% F.S. | ||
| IT-M3131 | 30 V | 100 A | 1500 W | 1 mV/10 mA | ≤0,03% + 0,02F.S./ ≤0,1% + 0,1% F.S. | ||
| IT-M3130 | 20 V | 120 A | 1500 W | 1 mV/10 mA | ≤0,03% + 0,02F.S./ ≤0,1% + 0,1% F.S. | ||
| IT-M3120S | 60 V | 35 A | 800 W | 1 mV/1 mA | ≤0,03% + 30 mV/ ≤0,1% + 30 mA | ||
| IT-M3112S | 60 V | 20 A | 200 W | 1 mV/1 mA | ≤0,03% + 30 mV/ ≤0,1% + 30 mA | ||
| IT-M3135 | 600 V | 5 A | 1500 W | 10 mV/1 mA | ≤0,03% + 0,02F.S./ ≤0,1% + 0,1% F.S. | ||
| IT-M3134 | 300 V | 10 A | 1500 W | 10 mV/1 mA | ≤0,03% + 0,02F.S./ ≤0,1% + 0,1% F.S. | ||
| IT-M3133 | 150 V | 20 A | 1500 W | 10 mV/1 mA | ≤0,03% + 0,02F.S./ ≤0,05% + 0,05% F.S. | ||
| IT-M3132 | 80 V | 40 A | 1500 W | 1 mV/1 mA | ≤0,03% + 0,02F.S./ ≤0,1% + 0,1% F.S. | ||
| IT-M3121 | 30 V | 70 A | 850 W | 1 mV/10 mA | ≤0,03% + 20 mV/ ≤0,1% + 70 mA | ||
| IT-M3120 | 20 V | 100 A | 850 W | 1 mV/10 mA | ≤0,03% + 20 mV/ ≤0,1% + 100 mA | ||
| IT-M3115 | 600 V | 3 A | 400 W | 10 mV/1 mA | ≤0,03% + 200 mV/ ≤0,1% + 10 mA | ||
| IT-M3114 | 300 V | 6 A | 400 W | 10 mV/1 mA | ≤0,03% + 200 mV/ ≤0,1% + 20 mA | ||
| IT-M3113 | 150 V | 12 A | 400 W | 10 mV/1 mA | ≤0,03% + 75 mV/ ≤0,1% + 20 mA | ||
| IT-M3112 | 80 V | 22 A | 400 W | 1 mV/1 mA | ≤0,03% + 40 mV/ ≤0,1% + 30 mA | ||
| IT-M3111 | 30 V | 70 A | 400 W | 1 mV/10 mA | ≤0,03% + 20 mV/ ≤0,1% + 70 mA | ||
| IT-M3110 | 20 V | 100 A | 400 W | 1 mV/10 mA | ≤0,03% + 20 mV/ ≤0,1% + 100 mA | ||
| IT-M3125 | 600 V | 3 A | 850 W | 10 mV/1 mA | ≤0,03% + 200 mV/ ≤0,1% + 10 mA | ||
| IT-M3124 | 300 V | 6 A | 850 W | 10 mV/1 mA | ≤0,03% + 200 mV/ ≤0,1% + 20 mA | ||
| IT-M3123 | 150 V | 12 A | 850 W | 10 mV/1 mA | ≤0,03% + 75 mV/ ≤0,1% + 20 mA | ||
| IT-M3122 | 80 V | 22 A | 850 W | 1 mV/1 mA | ≤0,03% + 40 mV/ ≤0,1% + 30 mA |
