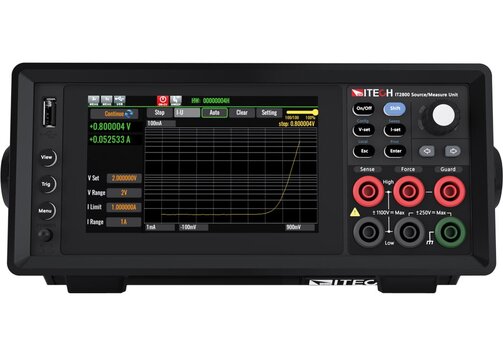

ITECH IT2800 Grafische Source-Measure-Unit
Vorteile der IT2800-SMUs mit 4-Quadranten-Strom- und Spannungsausgabe- sowie Messfunktion
- Spannungs-/Stromquelle, Spannungs-/Strommessgerät und Ohmmeter in einem Gerät.
- 4-Quadranten-Betrieb.
- Strombereich 10 fA bis 10 A, Spannungsbereich 100 nV bis 1000 V.
ITECH IT2800 Grafische Source-Measure-Unit
Die ITECH IT2800-Serie ist eine Familie von SMUs, die die Funktionen von sechs Geräten in einem vereinen: Spannungsquelle, Stromquelle, 6½-Stellen-DMM/Digitalmultimeter (DCV, DCI, R/Ohm), Batteriesimulator, elektronische Last und Impulsgenerator. Die Geräte verfügen über 4-Quadranten-Sourcing- und Messfunktionen und unterstützen 2-Leiter- und 4-Leiter-Messungen. Die Auflösung beträgt bis 10 fA/100 nV, die Abtastrate bis 10 µs. Die Geräte verfügen über ein 5"/12,7 cm großes Touch-Display, das sowohl grafische als auch numerische Anzeigemodi unterstützt (drei grafische Anzeigemodi: Grafikansicht, Oszilloskopansicht und Aufzeichnungsansicht). Die SMUs haben integrierte LAN/Ethernet-, USB- und digitale I/O-Kommunikationsschnittstellen sowie optional GPIB. Der vordere USB-Anschluss kann zur Datenspeicherung, für Bildschirmaufnahmen oder zum Import von Testkonfigurationen verwendet werden.
- Source-Measure-Units (SMUs) mit der Fähigkeit, sowohl Spannung als auch Strom zu liefern und zu messen.
- Kombinieren Sie die Funktionen einer Spannungsquelle, einer Stromquelle, eines Spannungsmessers, eines Strommessers und eines Ohmmessers mit der Möglichkeit, einfach zwischen diesen verschiedenen Funktionen umzuschalten.
- Unabhängige Messung der IV-Kennlinie im 4-Quadranten-Betrieb.
- Strombereich von 10 fA bis 10 A.
- Spannungsbereich von 100 nV bis 1000 V.
- Mehrkanal- und Simultanbetriebsdesign mit Parallelprüfungsfunktion.
- Integrierte Messfunktionen für Widerstand, Leistung und mathematische Berechnungen.
- GUI auf der Frontplatte mit 5"/12,7 cm Touch-Display und verschiedenen Anzeigemodi.
- USB- und LAN/Ethernet-Schnittstelle, digitale Ein-/Ausgänge, optional GPIB/IEEE488.
- Modelle mit standardmäßigem Triaxial-Anschluss.
- Anwendungen: Diskrete Halbleiterbauelemente, passive Bauelemente, Überspannungsschutzbauelemente, Laserdioden, TVS, Varistoren usw.
Modell-Übersicht
| Modell | Spannung | Strom | Power | Auflösung | Genauigkeit | Schnittstellen | Abmessungen |
| IT2806 | ±200 V | ±3 ADC, ±10 A pulse | ±20 W | 100 nV/10 fA (source), 100 nV/10 fA (measure) | ±0,015% + 300 µV (200-mV-Bereich)/ ±0,06% + 100 pA (100-nA-Bereich) | USB, LAN/Ethernet, Digital-I/O, optional GPIB | 1/2 2HE |
| IT2805 | ±200 V | ±1,5 A | ±20 W | 1 µV/100 fA (Quelle)/ 100 nV/10 fA (measure) | ±0,015% + 300 µV (200-mV-Bereich)/ ±0,06% + 100 pA (100-nA-Bereich) | USB, LAN/Ethernet, Digital-I/O, optional GPIB | 1/2 2HE |
| IT2801 | ±1000 V | ±1 A | ±20 W | 100 nV/1 pA (Quelle)/ 100 nV/1 pA (measure) | 0,015% + 300 µV (200-mV-Bereich)/ 0,025% + 300 pA (1-µA-Bereich) | USB, LAN/Ethernet, Digital-I/O, optional GPIB | 1/2 2HE |
| IT2801R | ±1000 V | ±1 A | ±20 W | 100 nV/1 pA (Quelle)/ 100 nV/1 pA (measure)/ | 0,015% + 300 µV (200-mV-Bereich)/ 0,025% + 300 pA (1-µA-Bereich) | USB, LAN/Ethernet, Digital-I/O, Standard-Triaxial-Anschluss | 1/2 2HE |
| IT2805R | ±200 V | ±1,5 A | ±20 W | 1 µV/100 fA (Quelle)/ 100 nV/10 fA (measure) | ±0,015% + 300 µV (200-mV-Bereich)/ ±0,06% + 100 pA (100-nA-Bereich) | USB, LAN/Ethernet, Digital-I/O, Standard-Triaxial-Anschluss | 1/2 2HE |
| IT2806R | ±200 V | ±3 ADC, ±10 A Puls | ±20 W | 100 nV/10 fA (Quelle)/ 100 nV/10 fA (measure) | ±0,015% + 300 µV(200-mV-Bereich)/ ±0,06% + 100 pA (100-nA-Bereich) | USB, LAN/Ethernet, Digital-I/O, Standard-Triaxial-Anschluss | 1/2 2HE |
