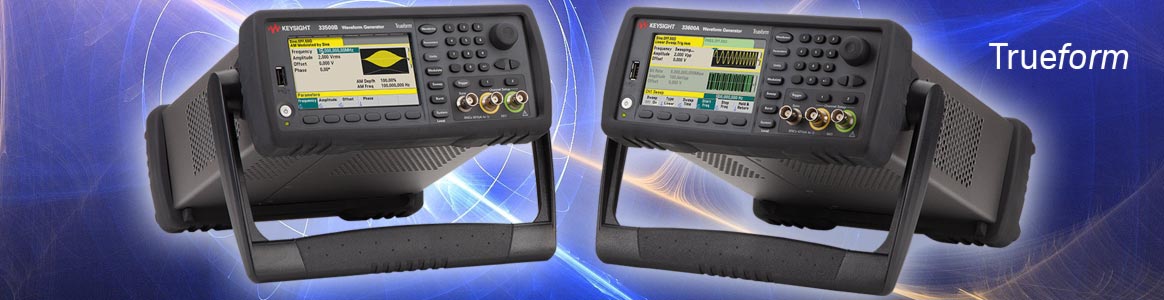

Keysight Trueform Signal-Generatoren

Keysight Trueform Signalgeneratoren

Vorteile der Keysight 33500 und 33600 Signal-Generatoren

  • Hochpräzise Arbiträr-Signale dank einzigartiger Keysight Trueform-Technologie.
  • Hohe Signal-Integrität, geringer Jitter, geringe Verzerrung dank Keysight Trueform-Technologie.
  • 1 oder 2 Kanäle, 20, 30, 80 oder 120 MHz (Sinus).

Wie jede Technologie hat auch die in den meisten, handelsüblichen Signal-Generatoren eingesetzte DDS-Technologie ihre Grenzen. Ingenieure mit anspruchsvollen Anforderungen mussten bisher entweder die eingeschränkte Leistung umgehen oder das bis zu Fünffache für einen High-End-Point-per-Clock-Signal-Generator ausgeben. Die Keysight Trueform-Technologie bietet jetzt eine Alternative, die das Beste aus den DDS- und Point-per-Clock-Architekturen vereint und Ihnen die Vorteile von beiden bietet, ohne die Einschränkungen von beiden. Die Trueform-Technologie verwendet ein exklusives digitales Abtastverfahren, das eine unübertroffene Leistung zu demselben niedrigen Preis bietet, den Sie von DDS gewohnt sind.

Vergleich DDS- und Keysight Trueform-Technologie

  DDS: Herkömmlicher 25-MHz-Signal-Generator Trueform: Keysight Keysight 20-MHz- und 30-MHz-Signal-Generatoren DDS: Herkömmlicher 100-MHz-Signal-Generator Trueform: Keysight 80-MHz- und 120-MHz-Signal-Generatoren Verbesserung
Flankenjitter <500 ps <40 ps <200 ps <1 ps 12x bis 200x besser
Benutzerdefinierte Signalform-Replikation Lässt Wellenformpunkte aus 100% Punktabdeckung Lässt Wellenformpunkte aus 100% Punktabdeckung Exakte Signalform-Replikation
Harmonische Gesamtverzerrung 0,2% 0,04% 0,2% 0,03% Bis 5x besser
Anti-Alias-Filterung Muss extern bereitgestellt werden Immer Anti-Aliasing Muss extern bereitgestellt werden Immer Anti-Aliasing Keine Anti-Aliasing-Artefakte
Sequenzierte Arbiträr-Signale Nicht möglich Standard Nicht möglich Standard Einfache Erstellung komplexer Signalform-Sequenzen

Modell-Übersicht

Modell 33509B 33519B 33511B 33512B 33519B 33520B 33521B 33522B 33611A 33612A 33621A 33622A
Kanäle 1 2 1 2 1 2 1 2 1 2 1 2
Max. Frequenz (Sinus) 20 MHz 30 MHz 80 MHz 120 MHz
Sample-Rate 250 MS/s 1 GS/s
Auflösung 16 bit 14 bit
Signalformen Standard: Sinus, Rechteck, Rampe, Puls, Dreieck, Gauss-Rauschen, PRBS (Pseudorandom Binary Sequence), DC
Feste Arbiträr-Signalformen*: Herzschlag, exponentieller Anstieg/Abfall, Gauss-Puls, Haversinus, Lorentz, D-Lorentz, negative Rampe, Sinc
- Arbiträr (Speicher 8 S...1 MS, optional 16 MS) - Arbiträr (Speicher 8 S...1 MS, optional 16 MS) Optional Arbiträr (Speicher 4 MS, optional bis zu 64 MS pro Kanal)
Modulation AM, FM, PM, FSK, BPSK, PWM. Außerdem Sum (Carrier + Modulation), Burst, Sweep
Zusatzfunktionen Integrierter "Waveform-Builder"; Arbiträr-Waveform-Sequencing 1...512 Schritte (Modelle mit Arb.-Funktion), Puls-Generator, 2-Kanal-Kopplung (2-Kanal-Modelle); erweiterbar mit Signal-Verstärker ▸Keysight 33502A
Anzeige Grafisches TFT-Farbdisplay
Schnittstelle USB 2.0 Host & Device, LAN/Ethernet/LXI, GPIB serienmäßig bei Serie 33500B, optional bei Serie 33600A

* Nur für Modelle 33511B, 33512B, 33521B, 33522B.
