Vorteile der LCR Pro Pinzetten-LCR-Meter

  • Komplettes LCR-Meter in einer Hand.

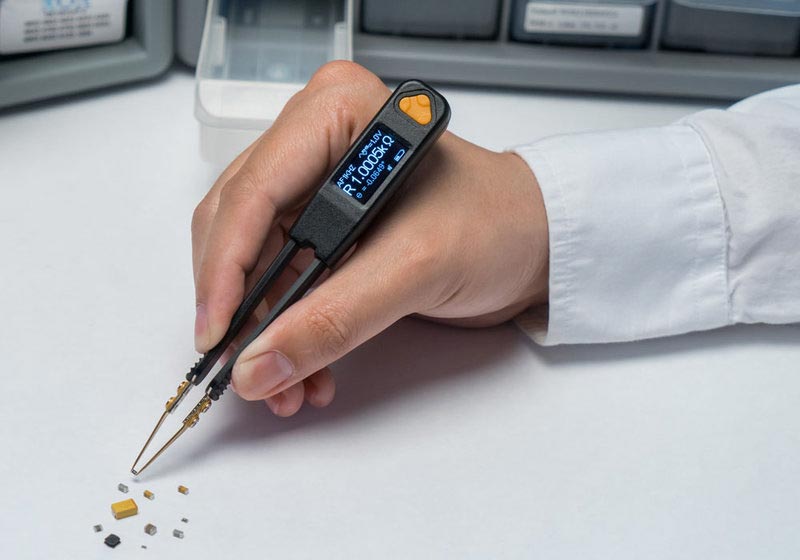

  • SMD-LCR-Bauteile einfach greifen, messen, identifizieren, verifizieren.

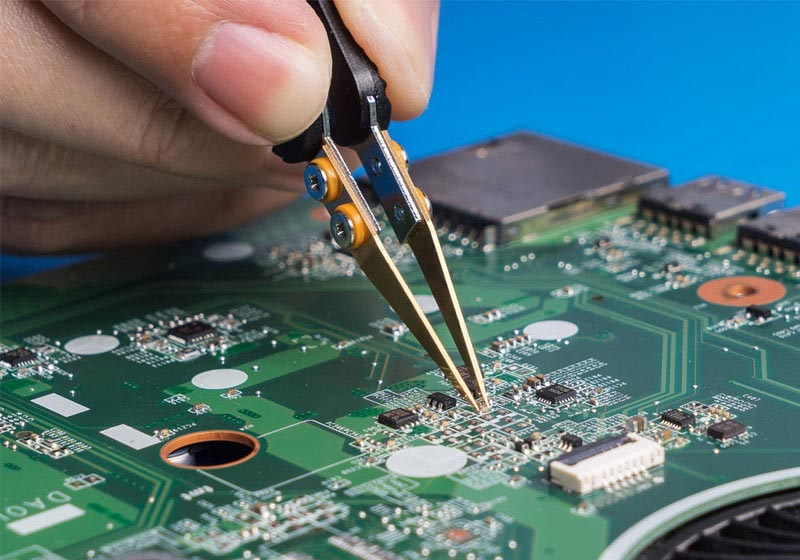

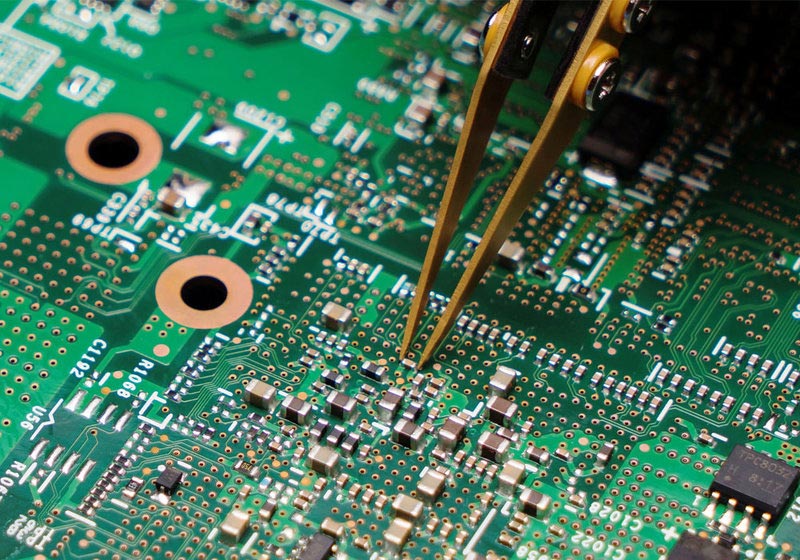

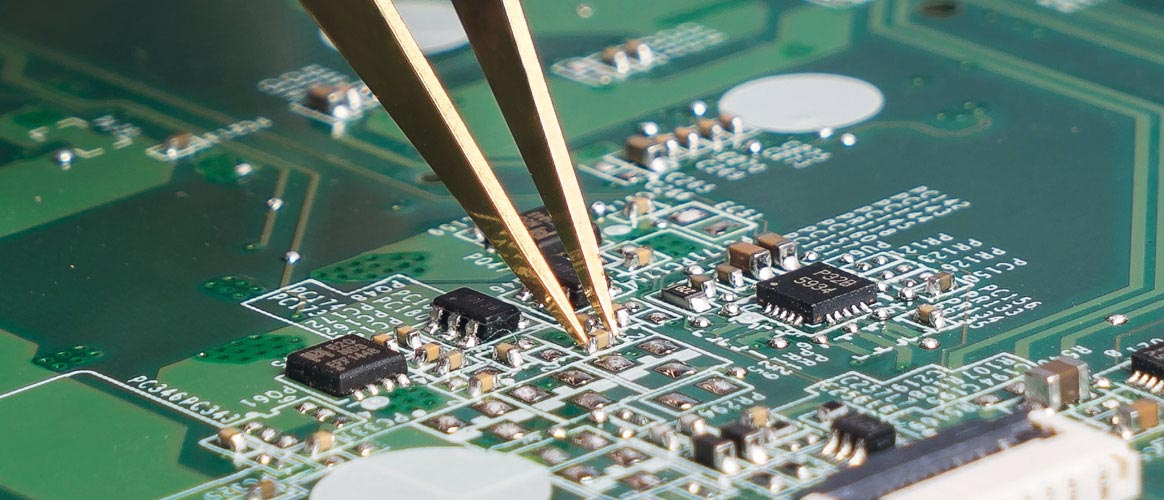

  • Feine Pinzetten-Spitze, ideal auch für Messungen auf Baugruppen.

Erweitertes LCR-Pinzetten-Meter mit 0,1% Genauigkeit und PC-Anschluss, für SMD-Komponenten

Das LCR Pro1 ist ein universelles, portables Kombi-Gerät zur LCR-Messung an SMD-Komponenten und In-Circuit Debugging. Es integriert ein komplettes, hochwertiges LCR-Meter in ein pinzettenförmiges, hochpräzises Taskopfpaar. Es ist kompakt, leicht und dennoch robust und wird per Akku versorgt, der über USB aufgeladen werden kann. Das LCR Pro1 ist somit das ideale Werkzeug für die Bauteil-Verifizerung und Sortierung, Produktion, Elektroniklabor, Service, Fehlersuche und Reparatur im Feld und vieles mehr.

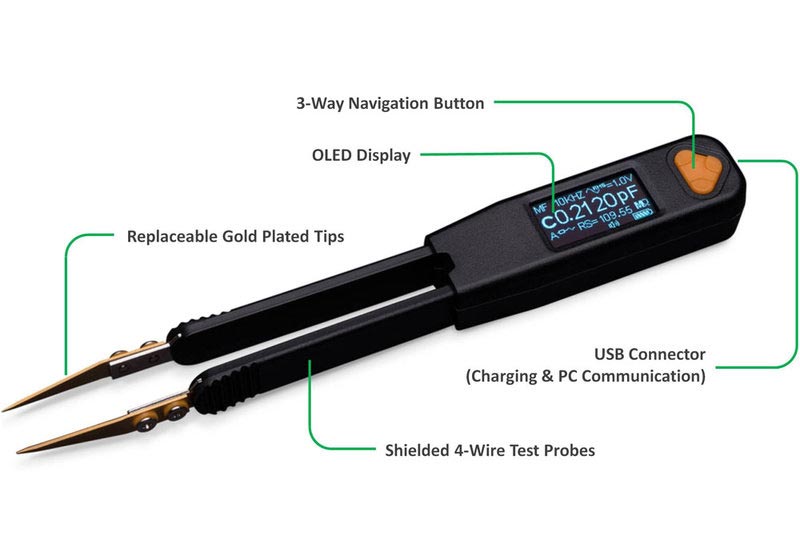

  • Einfache Einhand-Bedienung mit einem vollen Set von Shortcuts und einem gut ablesbaren Display, das für links- oder rechtshändige Benutzung eingestellt werden kann.
  • Komfortable Wahl von komplett automatischer oder manueller Einstellung.
  • Hohe Genauigkeit: R 0,1%, L 0,2%, C 0,2%.
  • 5 Test-Frequenzen: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz.
  • 3 Test-Spannungen: 0,2 Veff, 0,5 Veff, 1,0 Veff.
  • Vielfältige Messfunktionen: R, L, C, Z, ESR, DCR, D, Q, T etc.
  • Handliche Größe 151 mm x 19 mm x 15 mm.
  • Großes OLED Display: 24,4 mm/0,96", 128x64 Auflösung.
  • Ultra-präzise, vergoldete Spitzen.
  • LiPO-Akku, über USB/PC ladbar.

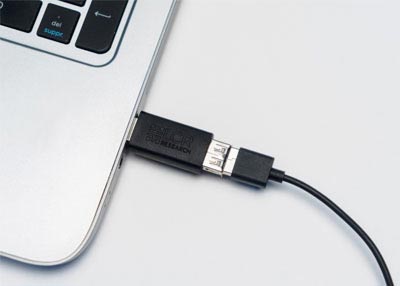

  • Vom PC aus steuerbar für Datenlogging und Programmierung (optional LCR Link1 erforderlich).
  • Zusätzliche Funktionen: Sortierung, Aufzeichnung, Diode und Kontinuität.
  • Version Plus:
    • Messen sehr kleiner Induktivitäten bis herunter zu einigen nH, dank extrem geringem Rauschen und 100 kHz Test-Frequenz.

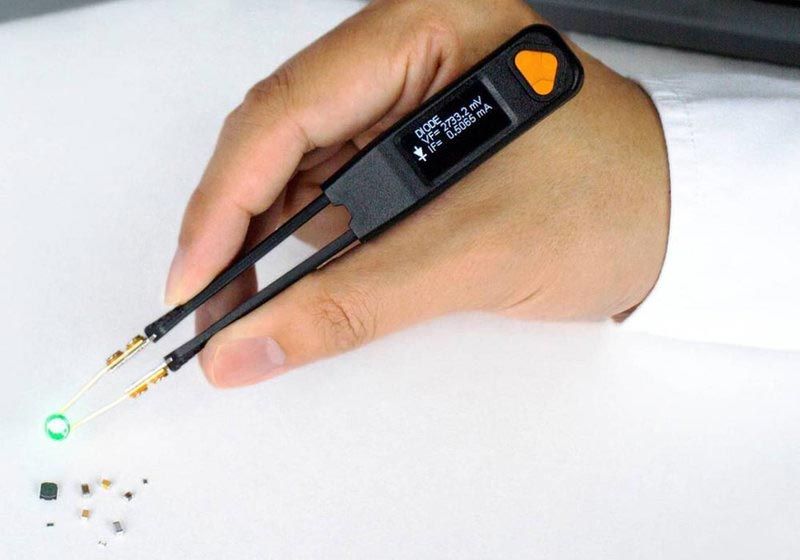

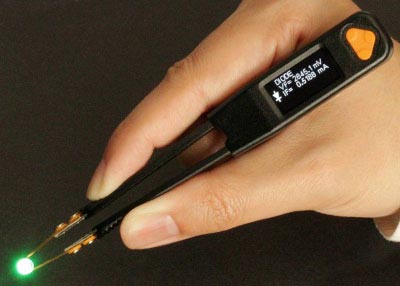

    • LED Testfunktion, lässt LED aufleuchten, zeigt Parameter wie Polarität, Durchlass-Spannung und -Strom. Parameter bidirektionaler LEDs werden für beide Richtungen dargestellt.

Anwendungen der LCR Pro LCR-Meter

  • Entwicklung: Gleichzeitiges Prüfen der Bauteilwerte bei Aufnehmen und Platzieren.
  • Service, Labor, Produktion: Identifizieren und Verifizieren der Bauteilwerte.

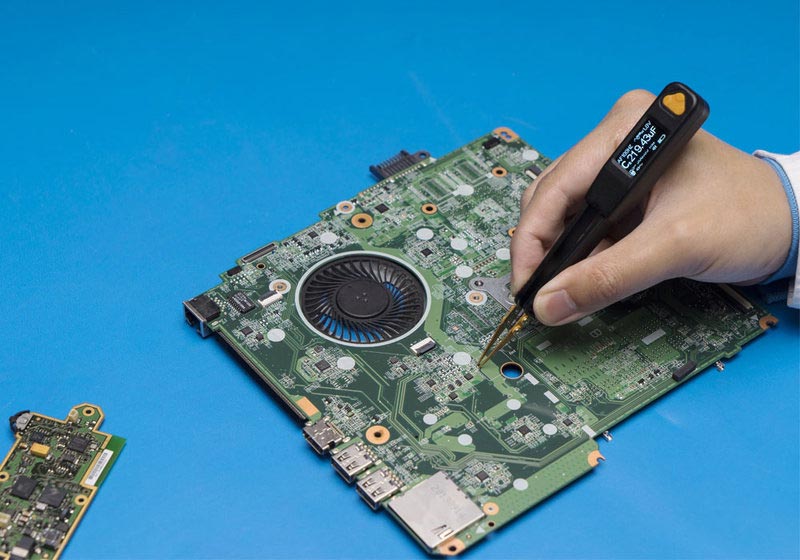

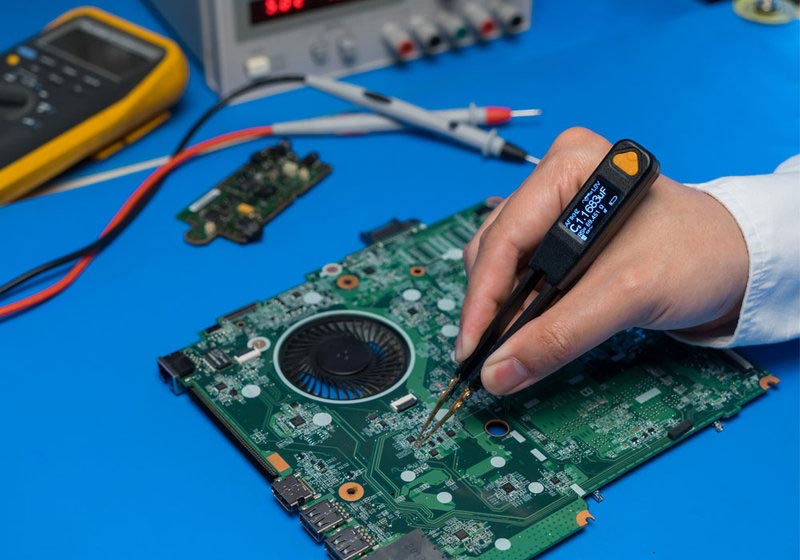

  • Reparatur, Fehlersuche: Bauteile direkt auf der Baugruppe prüfen.

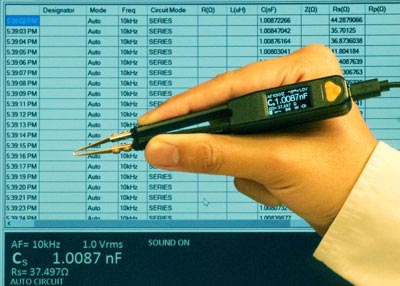

LCR Datenlogger-Software für Windows (kostenfreier Download)

  • Einfach zu bedienende Windows-Software mit intuitivem User-Interface am PC für Fernbedienung des LCR Pro1 über Link1.
  • Konfiguration der Einstellungen.
  • Loggen der Messungen in ein Excel Spreadsheet.
  • Datenfilter: Einstellbarer Schwellwert/Threshold verhindert das Loggen ungewollter Daten z. B. durch schlechte Kontaktierung oder schaltende Komponenten.
  • Multi-Komponenten-Identifikation: Das Gerät führt Schritt für Schritt Messungen an mehreren Bauteilen durch. Parameter müssen dabei nicht manuell umgeschaltet werden. Das LCR Pro1 setzt die Parameter automatisch je nach Programmierung. Es zeichnet die Ergebnisse auf und meldet Pass oder Fail.
  • Dank all dieser Funktionen ist die Software ein wertvolles Werkzeug und erleichtert die Bedienung im alltäglichen Einsatz.
  • Visual Measurement: Erlaubt das Laden eines Bildes der Platine für den Test. Während der Messung wird die Position des Bauteils für schnelleres Auffinden auf dem Bild dargestellt.

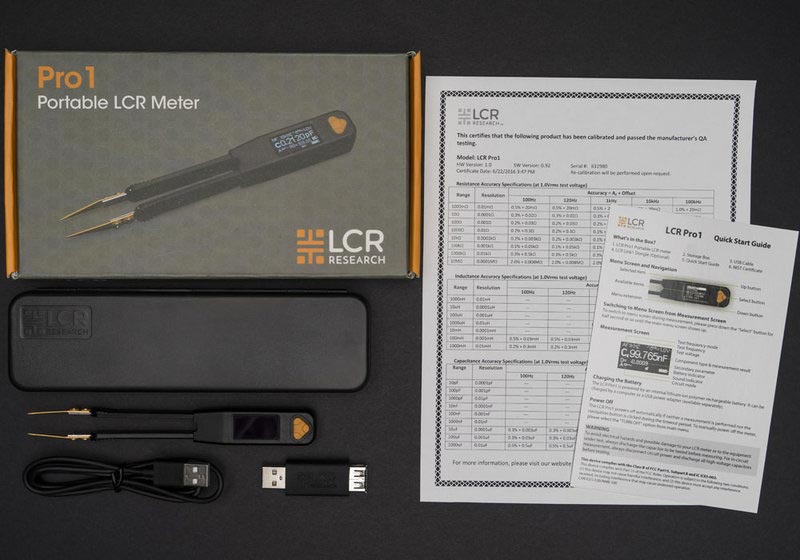

Lieferumfang: LCR Pro1 portables LCR-Meter, Aufbewahrungsbox, Quickstart-Guide, NIST Zertifikat, USB-Kabel.

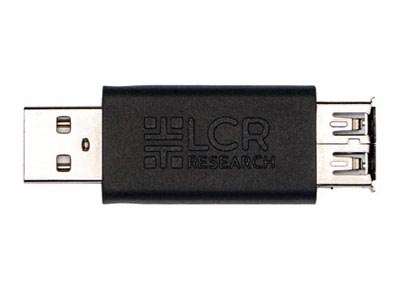

Optionales Zubehör: LCR Link1.

Modell-Übersicht

Modell▸LCR Pro1▸LCR Pro1 PlusLCR Elite1 (EOL)▸LCR Elite2
Genauigkeit0,1% (R), 0,2% (C), 0,2% (L)0,5% (R), 1,0% (C), 1,0% (L)0,2% (R), 0,2% (C), 0,4% (L)
Test-Frequenz100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz100 Hz, 1 kHz, 10 kHz100 Hz, 120 Hz, 1 kHz, 10 kHz
Test-Spannung0,2 Veff, 0,5 Veff, 1,0 Veff (Source-Impedanz 100 Ω)0,45 Veff (Source-Impedanz 100 Ω)0,5 Veff (Source-Impedanz 100 Ω)
Widerstand (Resistance/R)✓ (Bereich 20 mΩ...10 MΩ)✓ (Bereich 20 mΩ...10 MΩ)✓ (Bereich 25 mΩ...10 MΩ)✓ (Bereich 20 mΩ...10 MΩ)
Induktivität (L)✓ (Bereich 10 nH...1 H)✓ (Bereich 10 nH...1 H)✓ (Bereich 1 µH...1 H)✓ (Bereich 0,3 µH...1 H)
Kapazität (C)✓ (Bereich 0,1 pF...10 mF)✓ (Bereich 0,1 pF...10 mF)✓ (Bereich 0,3 pF...500 µF)✓ (Bereich 0,1 pF...5 mF)
Impedanz (Z)--
Dissipationsfaktor (D)-
Qualitätsfaktor (Q)-
Phasenwinkel (T)--
Equivalenter Serienwiderstand (ESR)
Gleichstrom-Widerstand (DCR)--
Dioden-Check--
LED Test---
Kontinuität--
Sortierung--
Aufzeichnung--
Selbst-Kalibrierung-
Schutz--Aegis Technologie, Überspannungs-Schutz (zwischen Test-Spitzen) bis ±48 VDC (oder ±34 VAC); trennt Überspannung automatisch vom LCR-Meter und zeigt "OVER VOLT"-Meldung an
PC-Anschluss--
Abmessungen (LxBxH, mm)151 x 19 x 15, 30 g151 x 19 x 14,5, 30 g
DisplayOLED 24,4 mm/0.96", 128 x 64 AuflösungOLED 23,1 mm/0,91", 128 x 32 Auflösung
Akku3,7 V LiPO, ladbar, 150 mAh3,7 V LiPO, ladbar, 180 mAh3,7 V LiPO, ladbar, 150 mAh3,7 V LiPO, ladbar, 180 mAh
Externe VersorgungDC 5 V, Micro-B USB-AnschlussDC 5 V, Micro-B USB-Anschluss
SMD Testspitze/"Probe"Ultra-Präszisionsspitze, vergoldetPräszisionsspitze, vergoldet
