ME-Synapse Express XL - Bridge von CompactPCI zu PCI-Express über Kabel

ME-Synapse Express XL - Bridge von CompactPCI zu PCI-Express
weitere Bilder:
Preis

1.790,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand
Auf Lager
System, bitte fragen Sie an
Beschreibung

Vorteile

  • CompactPCI-Karten per PCI-Express-over-Cable anschließen.
  • Robustes, externes Metallgehäuse mit 6 Steckplätzen.
  • Montierbar auf DIN-Hutschiene.

Umsetzer für 3 HE ME CompactPCI-Karten zu PCI-Express über Kabel.

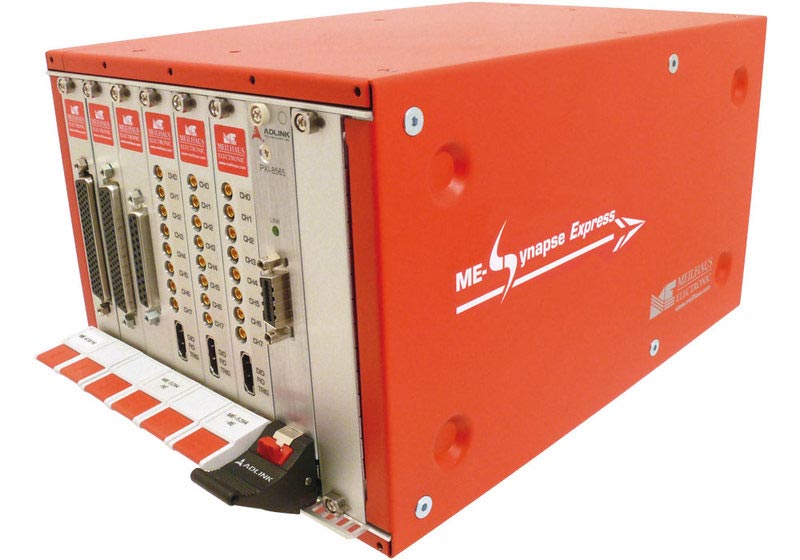

Mit der ME-Synapse-Express (ME-1-Express) schließen Sie die CompactPCI-Messkarten von Meilhaus Electronic (und andere) per PCI-Express über Kabel an einen Host-PC an. Das Prinzip ist ganz einfach: "CompactPCI-Messkarte rein, PCI-Express over Cable raus". Am einfachsten gleich im Paket mit der ME-Karte Ihrer Wahl!

  • Setzen Sie 3 HE CompactPCI Mess- und Steuer-Karten (ME-Serie und Karten anderer Hersteller*) mit PCI-Express über Kabel ein.
  • Vom Host-PC abgesetztes Messsystem - 3 m mit Standard-Kabel, optional andere Längen.
  • Einfach programmieren wie eine lokale Messkarte.
  • Stapelbar. Mit optionalem Zubehör montierbar auf DIN-Hutschiene oder in 19"-Systeme.
  • Zum Erfassen von Sensor-Signalen, als Datenlogger und vieles mehr.

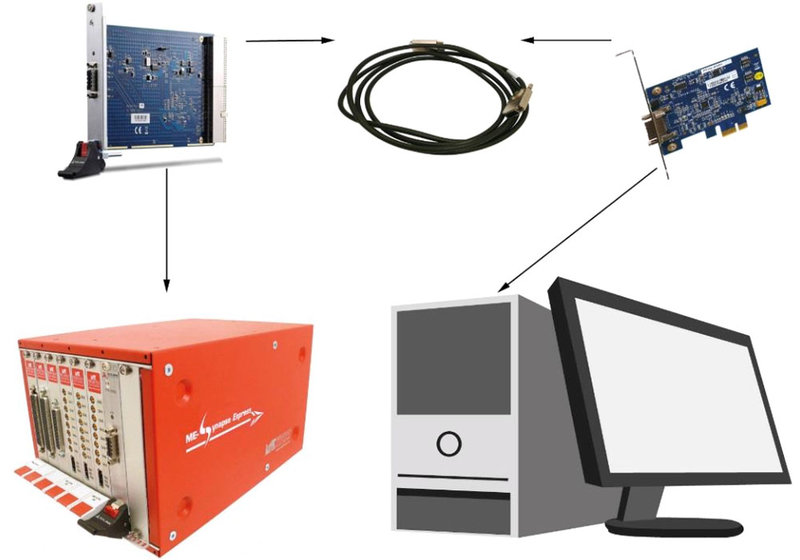

System-Komponenten

Produkt Beschreibung Im Lieferumfang

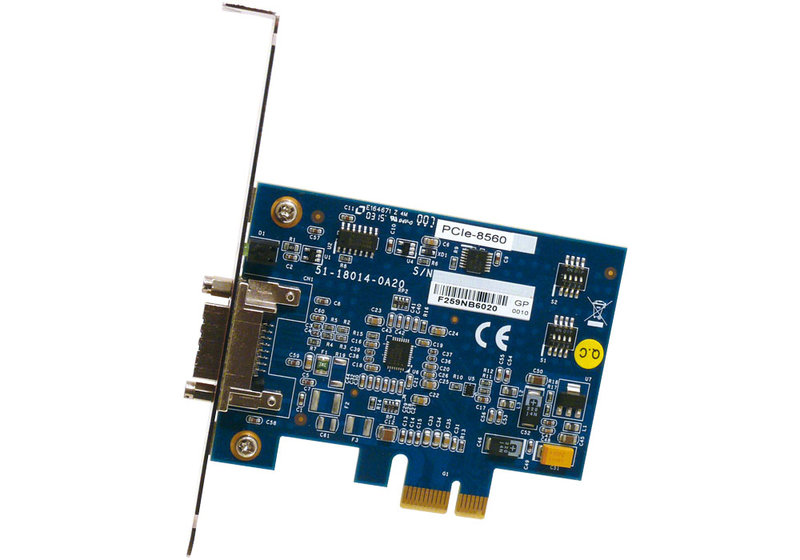

PCIe-8560 PCI-Express Host-Adapter für einen Host-PC mit PCI-Express-Steckplatz. ja
PXI-8565 3 HE PXI/CompactPCI Target-Adapter, bereits eingebaut in das ME-Synapse-Express Gehäuse. ja

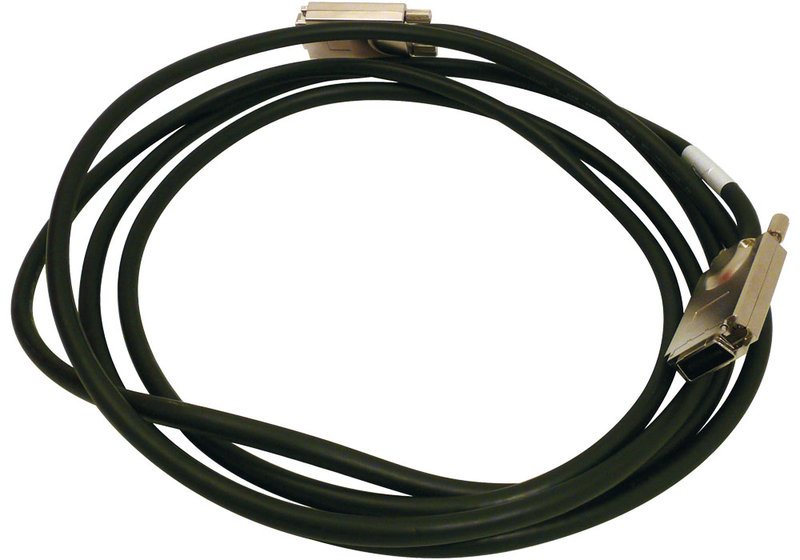

ACL-Express-3 3 m Verbindungskabel, andere Längen optional. ja

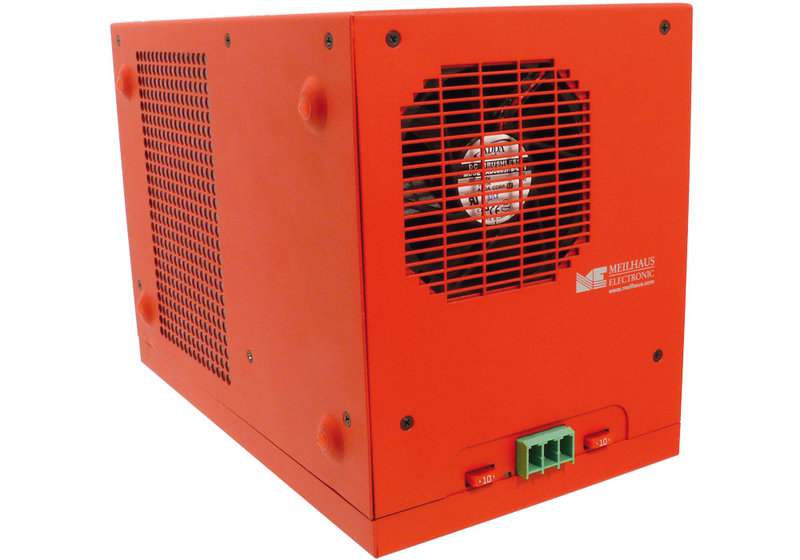

ME-Synapse-Express XL Gehäuse ME-Synapse-Express XL Metall-Gehäuse mit 6 Einbauplätzen für 3 HE CompactPCI-Module. ja
ME-Synapse-LAN-PWR Netzteil für ME-Synapse-Express (bzw. LAN), Anschluss über Phoenix-Klemmen. Für DIN-Hutschiene. nein, optional
ME-Synapse-LAN-PWR-DT Netzteil für ME-Synapse-Express (bzw. LAN), Anschluss über Phoenix-Klemmen. Desktop-Netzteil. nein, optional
ME-Synapse-LAN-XL-RM-Kit Kit für den Einbau der ME-Synapse-Express (bzw. LAN) in 19"-Systeme. Bestehend aus 2 Führungs-Winkeln und einer Frontplatte. nein, optional
UTA-130 Universal-Tragschienen-Adapter; zur Montage der ME-Synapse auf DIN-Hutschiene. 2x erforderlich! nein, optional
Treiber-Software Die benötigte Treiber-Software für die ME-Karten ist im Lieferumfang der Karten enthalten. Für Karten anderer Hersteller verwenden Sie die dort mitgelieferte Treibersoftware*.

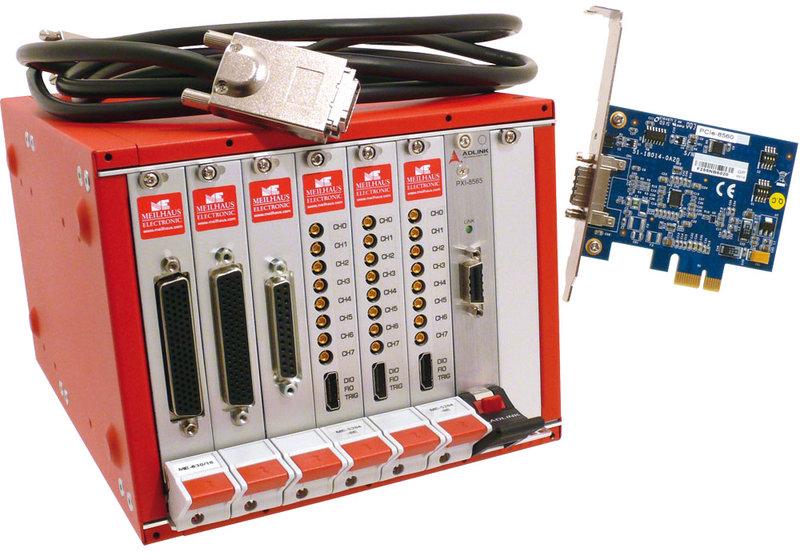

Lieferumfang: ME-Synapse XL Metall-Gehäuse mit PCI-Express Modul PXI-8565. Host-Adapter PCIe-8560. 3 m Verbindungskabel ACL-Express-3. Handbuch.
Eingesetzt werden können alle aktuellen, vom ME-iDS unterstützten CompactPCI-Karten aus der ME-Serie sowie 3 HE CompactPCI-kompatible Karten anderer Hersteller*.
Software: Im Lieferumfang der ME-Karten (Treiber-System ME-iDS, ME-PowerLab3).
Für Karten anderer Hersteller verwenden Sie die dort mitgelieferte Treibersoftware*.

* Für den Einsatz mit Messkarten anderer Hersteller bietet unsere Support-Abteilung jedoch nur Support, sofern die Support-Anfrage die ME-Synapse-Express selbst betrifft. Für die Messkarten anderer Hersteller können wir keinen Support leisten.

Montage

Die ME-Synapse können Sie...

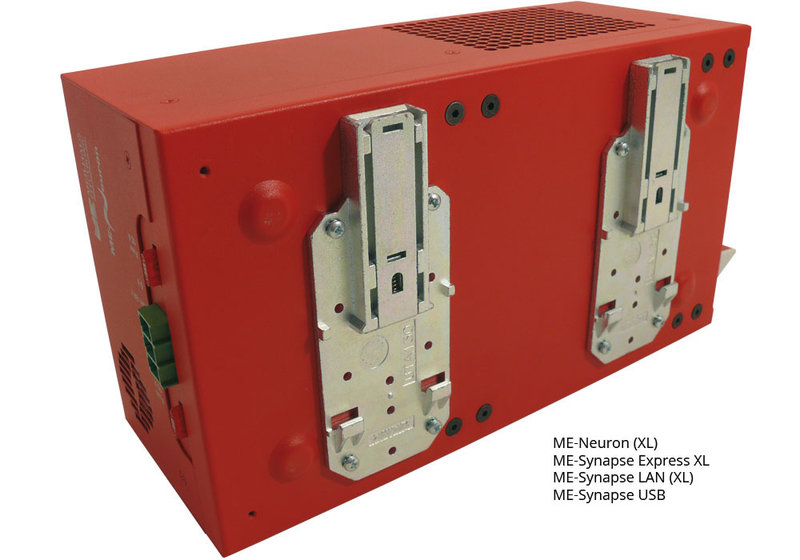

  • ...auf DIN-Hutschiene montieren: Option UTA-130.

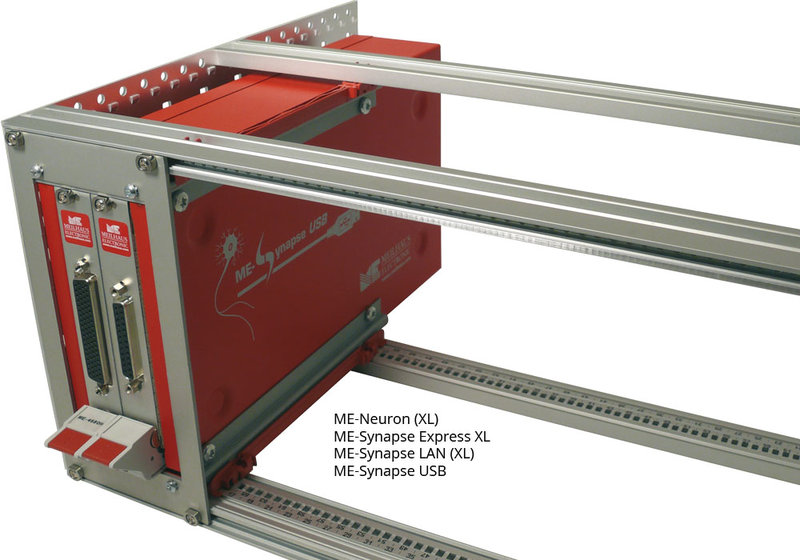

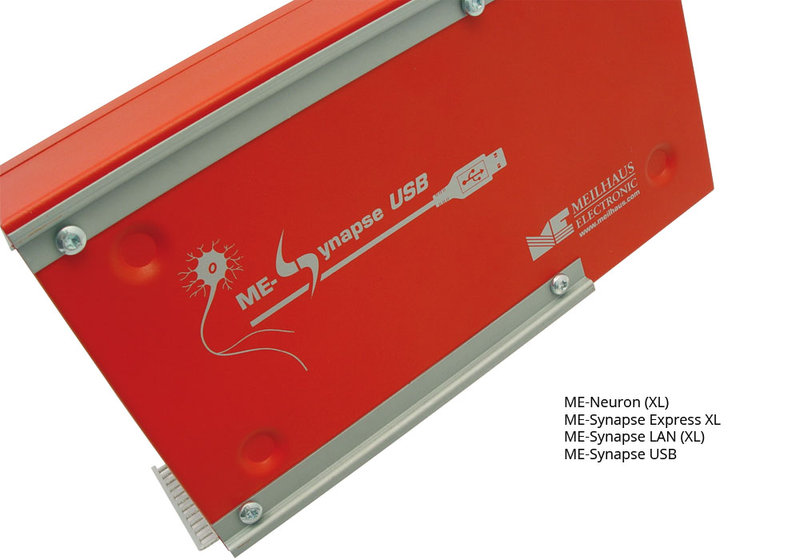

  • ...in 19"-Systemen betreiben: Option RM-Kit.

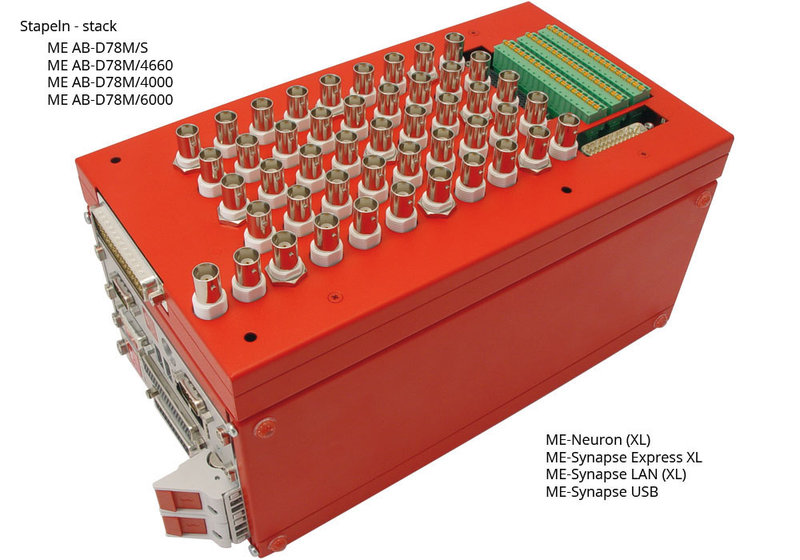

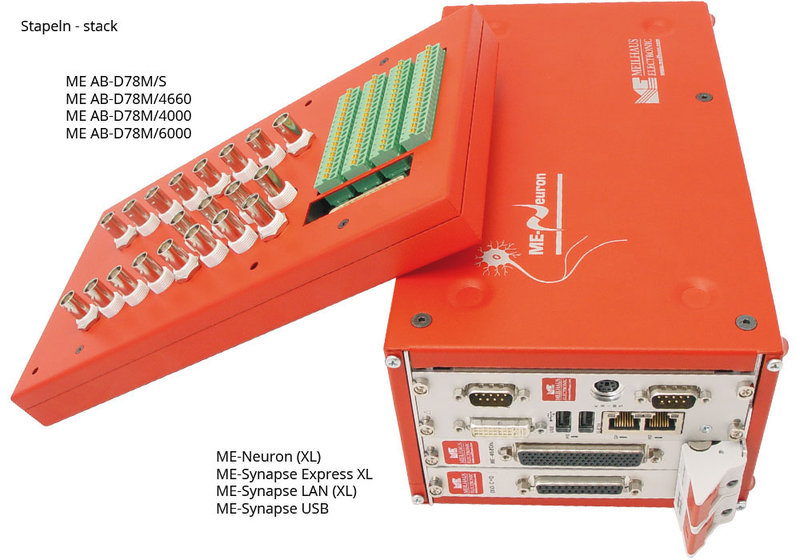

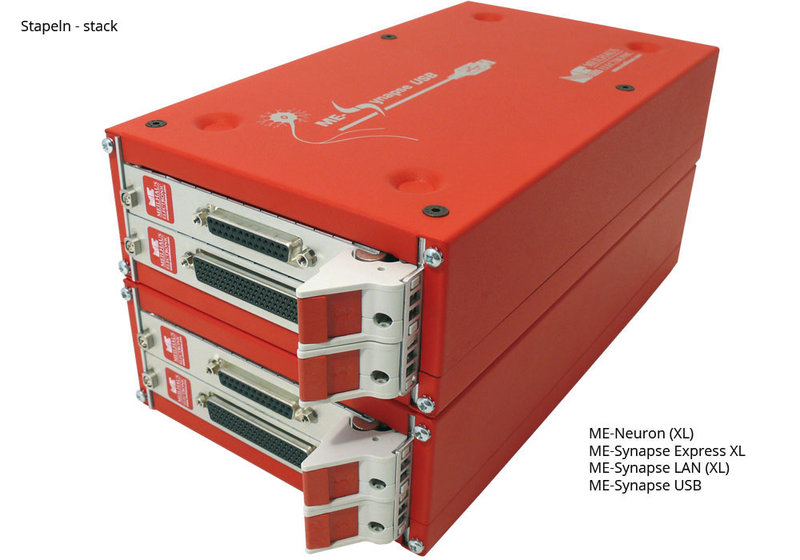

  • ...stapeln mit den Produkten ME-PowerHouse (ME-5), ME-Synapse, ME-SIG32-8B, ME AB-D78 Anschlüss-Blöcken im Metall-Gehäuse und natürlich weiteren ME-Synapsen.

Meilhaus Electronic Messwerterfassung, Messkarten aus eigener Entwicklung
