Beschreibung
Zubehör
Dateien/Downloads

Vorteile

  • TTL Digital-I/O erweitern mit Opto-Isolation oder Relais.
  • Bequemes Anschließen mit Federklemmen.
  • Passend zu vielen Produkten der ME-Serie u. a.

Anschluss-Boxen und Boxen mit Zusatzfunktion: Digital-Kanäle mit Relais oder Opto-Isolation erweitern.

Die ME-UB Module gibt es als einfache Mini-Anschlussboxen mit Federklemmen oder mit Optokopplern bzw. Relais als Zusatzfunktion: Angeschlossen an TTL-Digital-Leitungen einer Messkarte oder eines USB Minilabs erweitern sie diese mit Opto-Isolation oder Relais. Ideal für den Labortisch oder im mobilen Einsatz mit USB-Modulen am Laptop PC.

Anschluss-Boxen

  • 15- oder 37-polige Sub-D Buchse zur den Digital-I/O-Leitungen der Messkarte bzw. USB-Minilab.
  • Bequem zu öffnende Federklemmen für die I/O-Leitungen. Ideal für dauerhafte Verdrahtung oder wechselnde Verdrahtung währen der System-Entwicklung.
  • Handliche Mini-Desktop-Boxen.

Boxen mit Zusatzfunktion für Digital-Kanäle

  • Je 8 Kanäle in einem Modul. Wahlweise Opto-Eingänge, Opto-Ausgängen oder Relais
  • Durchdachtes, kosten- und platz-sparendes Erweitern: Sicher, zuverlässig, übersichtlich und preiswert.
  • 1 Status-LED pro Kanal.
  • Keine Änderung der Software erforderlich.
  • Für den Einsatz der Modelle ME-UBRE, ME-UBOI und ME-UBOO an USB-Messboxen oder Messkarten wird immer ein externes Netzteil benötigt (nicht im Lieferumfang, siehe Zubehör)!
  • Bequem zu öffnende Federklemmen für die I/O-Leitungen.

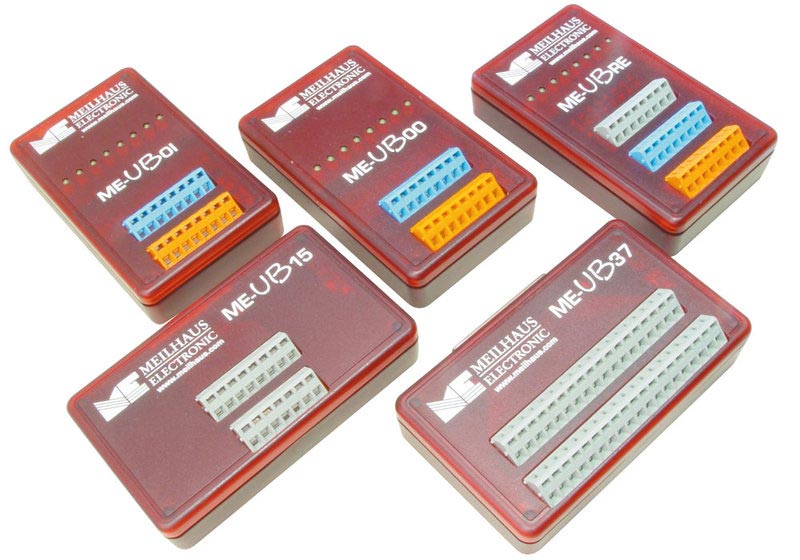

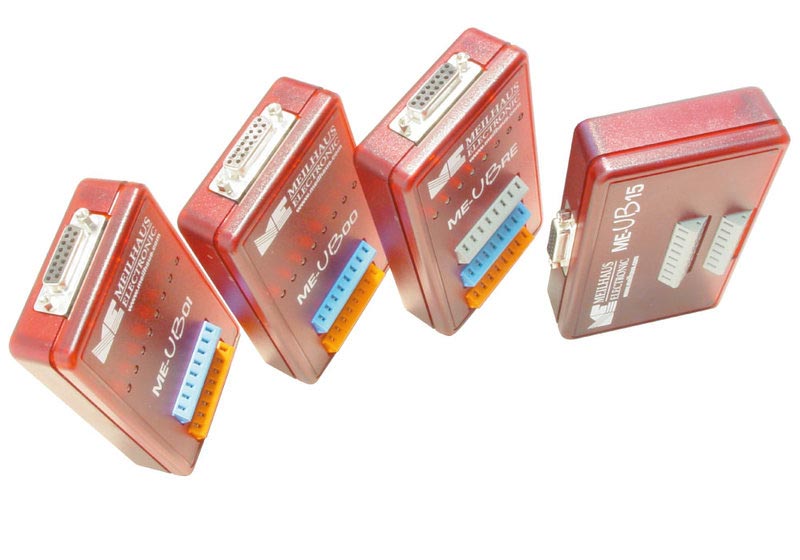

Modell-Übersicht

Modell Anschluss zum Messsystem Anschluss I/O I/O Für Digital-Karte
Anschluss-Boxen

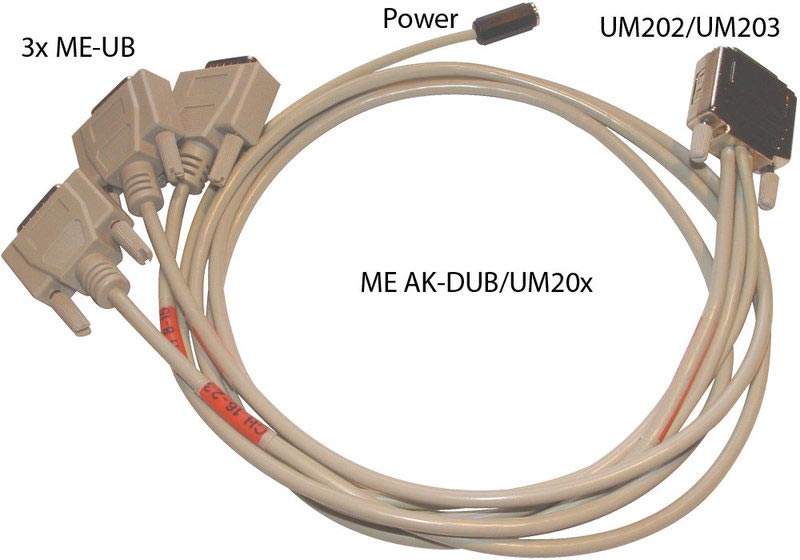

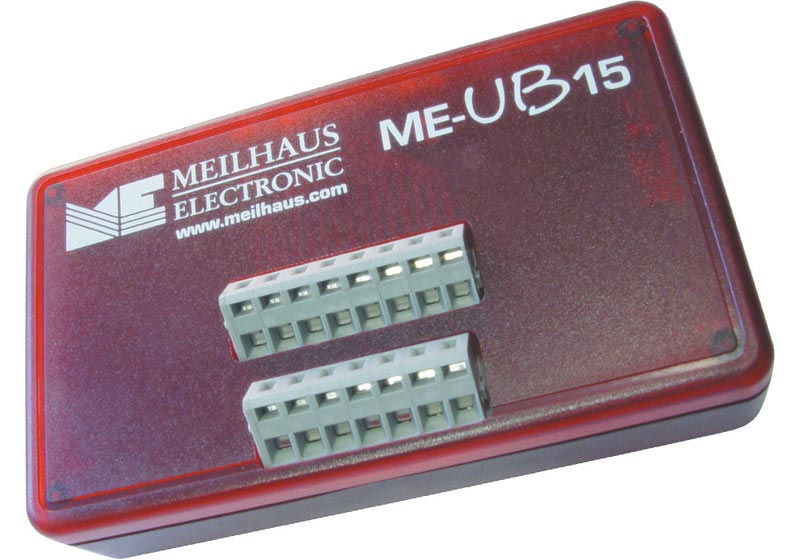

ME-UB15 15-pol. Sub-D Buchse Federklemmen - Karten mit 15-poligem Sub-D Stecker, z. B. ME-96, oder zusammen mit anderen ME-UB an ME-630, ME-8200, ME-1400, ME-Jekyll/ME-4610, ME-FoXX/ME-46xx, ME-6x00, MEphisto Scope (UM20x), LabJack U12, RedLab-1008 und andere

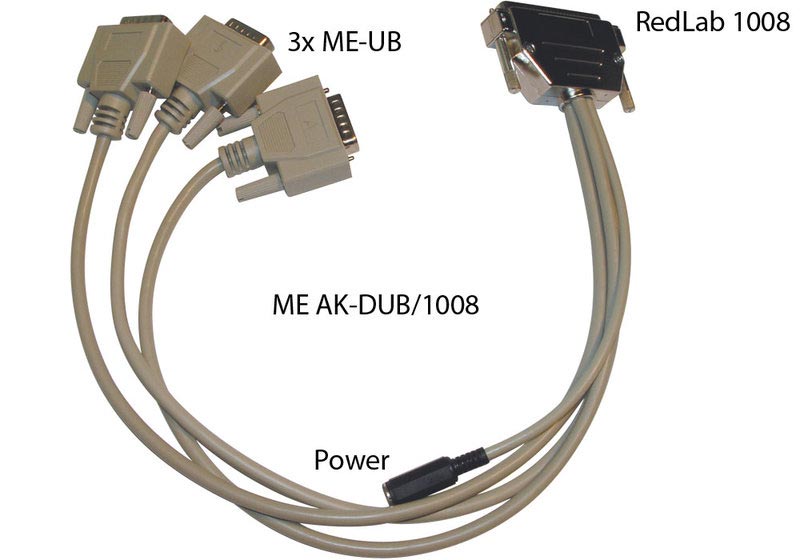

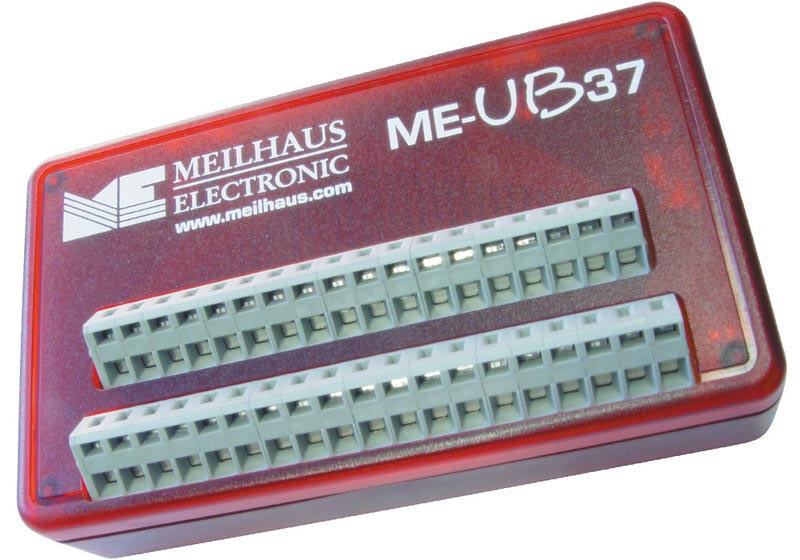

ME-UB37 37-pol. Sub-D Buchse Federklemmen - RedLab-1008 und andere mit 37-pol. Sub-D
Anschluss-Boxen mit Zusatzfunktion

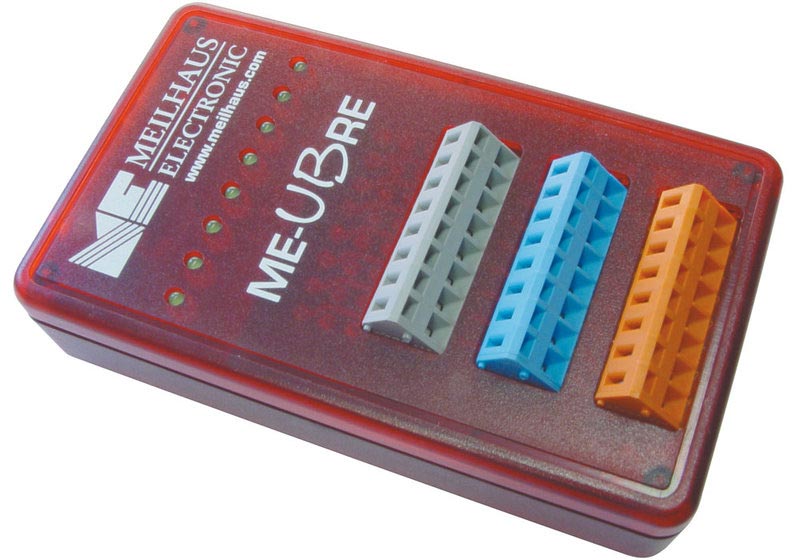

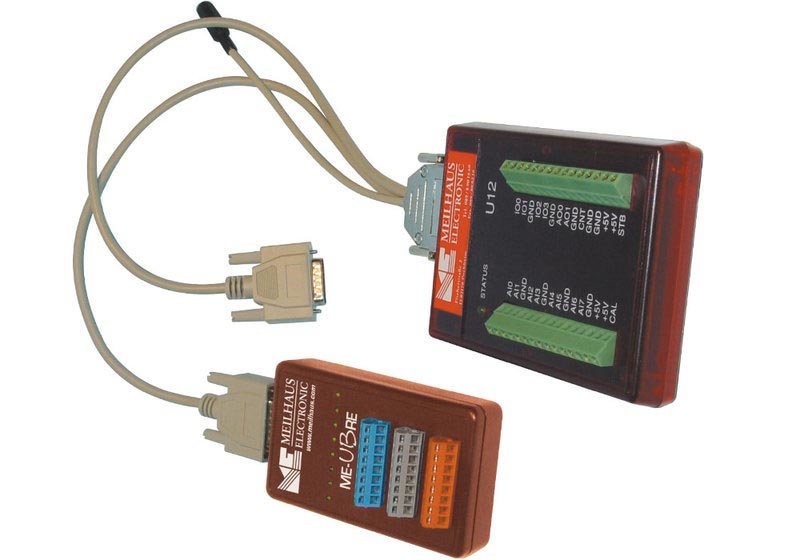

ME-UBRE 15-pol. Sub-D Buchse Federklemmen 8 Relais ME-8200 und MEphisto Opto, ME-6x00, ME-FoXX/ME-46x0, ME-Jekyll/ME-4610, ME-1400 und MEphisto Digi, ME-630 und MEphisto Opto sowie USB-Module: MEphisto Scope UM20x, RedLab 1008, LabJack U12

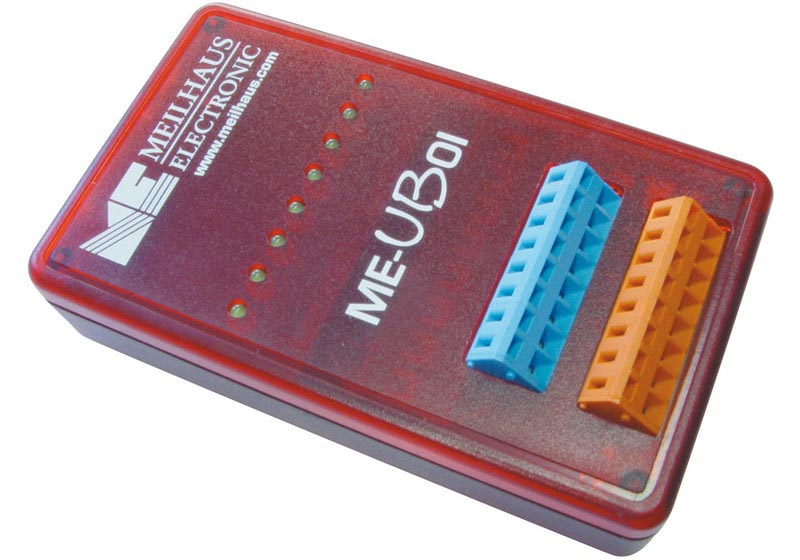

ME-UBOI 15-pol. Sub-D Buchse Federklemmen 8 Opto-Eingänge ME-8200 und MEphisto Opto, ME-6x00, ME-FoXX/ME-46x0, ME-Jekyll/ME-4610, ME-1400 und MEphisto Digi, ME-630 und MEphisto Opto sowie USB-Module: MEphisto Scope UM20x, RedLab 1008, LabJack U12

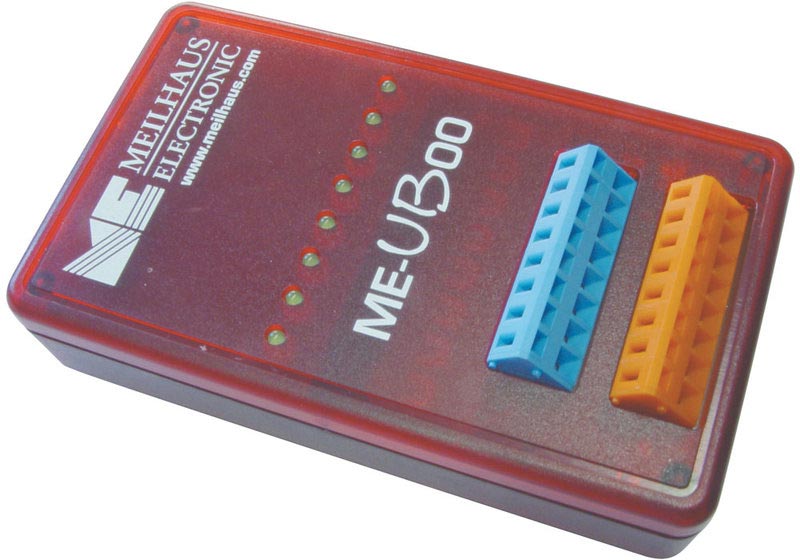

ME-UBOO 15-pol. Sub-D Buchse Federklemmen 8 Opto-Ausgänge ME-8200 und MEphisto Opto, ME-6x00, ME-FoXX/ME-46x0, ME-Jekyll/ME-4610, ME-1400 und MEphisto Digi, ME-630 und MEphisto Opto sowie USB-Module: MEphisto Scope UM20x, RedLab 1008, LabJack U12

Lieferumfang: Anschluss-Box, ME-Power-DVD mit Gebrauchsanleitung (PDF).

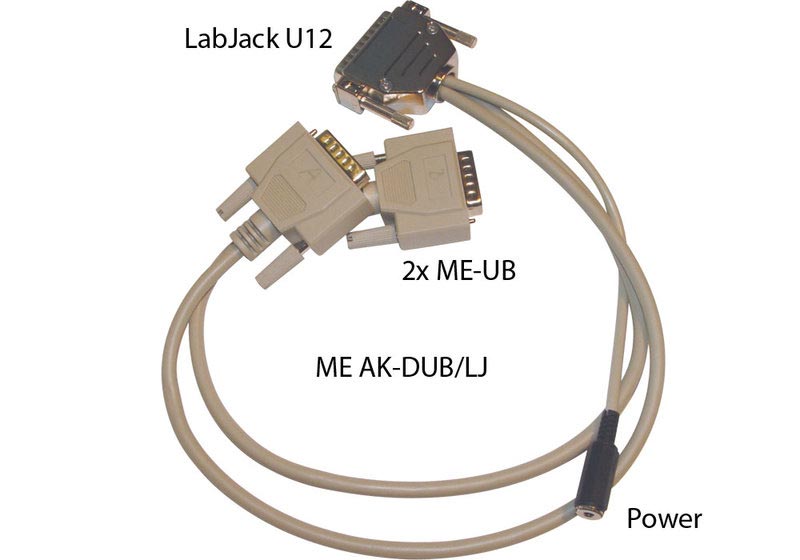

Achtung: Anschluss-Kabel nicht im Lieferumfang.
Für den Einsatz der Modelle ME-UBRE, ME-UBOI und ME-UBOO an USB-Messboxen oder Messkarten wird immer ein externes Netzteil benötigt (nicht im Lieferumfang, siehe Zubehör)!
