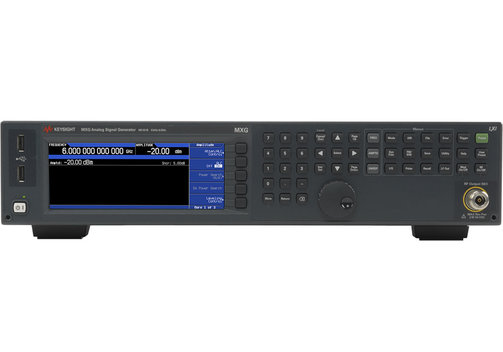

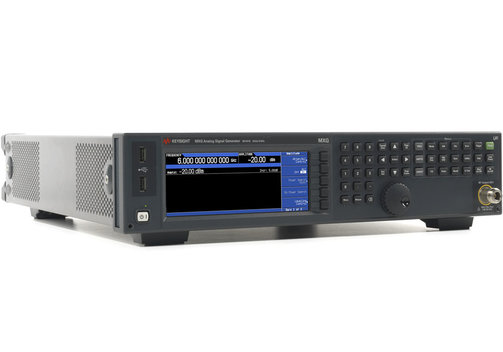

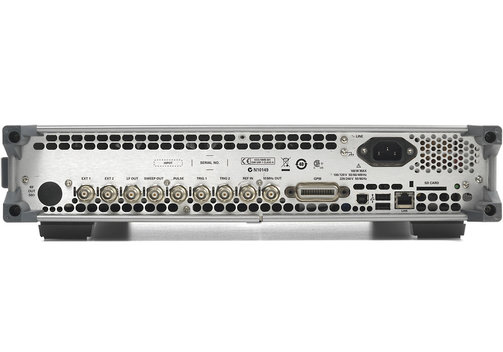

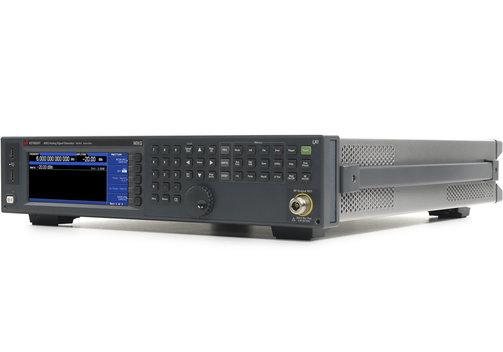

Keysight N5181B MXG HF-Analog-Signal-Generator bis 6GHz
ab €
27.431,88
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile des N5181B MXG HF-Generators mit hervorragender Leistung und geringem Phasenrauschen
- HF-Analog-Signal-Generator mit einem Frequenzbereich von 9 kHz bis 3 GHz oder 6 GHz.
- Hervorragende Leistung und geringes Phasenrauschen.
- Hervorragende Störeigenschaften.
Keysight N5181B MXG HF-Analog-Signal-Generator bis 6 GHz
Der analoge HF-Signal-Generator Keysight N5181B MXG ist die ideale Lösung, wenn geringes Phasenrauschen und hervorragende Störungseigenschaften erforderlich sind. Der N5181B MXG deckt einen Frequenzbereich von 9 kHz bis 3 bzw. 6 GHz ab.
- HF-Analog-Signal-Generator mit einem Frequenzbereich von 9 kHz bis 3 GHz oder 6 GHz.
- Erzeugt eine Vielzahl von Analog-Signalen.
- Phasenrauschen typ. -146 dBc/Hz.
- Spurious bei 1 GHz (Nichtharmonische) -96 dBc.
- Geeignet für allgemeine Empfindlichkeitstests von Empfängern, Charakterisierung von Komponenten auf Systemebene sowie Design- und Fertigungstests von Unterhaltungselektronik.
- LAN/Ethernet-, USB- und GPIB-Schnittstellen.
Modell-Übersicht
| Modell | N5181B-503 | N5181B-506 | |
| Frequenzbereich | 9 kHz...3 GHz | 9 kHz...6 GHz | |
| Leistungs-Eintellbereich | -144...+19 dBm (Standard), –144 dBm...+30 dBm (Option 1EA) | ||
| Max. Ausgangsleistung | +24 dBm | ||
| Amplitudengenauigkeit bei 1 GHz, -30...-60 dBm | ±0,6 dB; typ. ±0,3 dB | ||
| Phasenrauschen | typ. -146 dBc/Hz | ||
| Schaltgeschwindigkeit | ≤800 µs | ||
| Harmonische (bei 1 GHz) | -35 dBc | ||
| Nicht-Harmonische (bei 1 GHz) | <-96 dBc | ||
| Modulation | Phasen-Modulation max. Abweichung im Normal-Modus 2 rad FM max. Abweichung (bei 1 GHz) 4 MHz AM max. Tiefe 100% | ||
| Schmale Impulsbreite | 20 ns | ||
| Schnittstellen | LAN/Ethernet, USB 2.0, GPIB/IEEE488; SCPI-kompatibel | ||
| Abmessungen (mm) | 88 x 426 x 489; ca. 13,6 kg | ||
Keysight N5181B Serie Optionen und Upgrades
| Modell | Beschreibung |
| Model | Description |
| N5181B-006 | Instrumenten-Sicherheit und entnehmbare Speicherkarte |
| N5181B-099 | Erweiterte Lizenz-Key-Upgradebarkeit |
| N5181B-1EA | Hohe Ausgangsleistung |
| N5181B-1EM | Alle Anschlüsse rückseitig |
| N5181B-1EQ | Niedrig spezifizierte Leistung (kleiner -110 dBm) |
| N5181B-1ER | Flexibler Referenz-Eingang (1...50 MHz) |
| N5181B-303 | Multifunktions-Generator |
| N5181B-503 | Frequenzbereich 9 kHz bis 3 GHz |
| N5181B-506 | Frequenzbereich 9 kHz bis6 GHz |
| N5181B-A6J | ANSI Z540-1-1994 calibration |
| N5181B-AMG | Calibration + Uncertainties + Guardbanding (akkreditiert) |
| N5181B-AXT | Transportkoffer |
| N5181B-CVR | Front-Schutzabdeckung |
| N5181B-SD0 | Kein interner, nicht-flüchtigert Speicher/Solid-State-Drive |
| N5181B-UK6 | Kommerzielles Kalibrier-Zertifikat mit Test-Daten |
| N5181B-UNT | AM-, FM-, Phasen-Modulation |
| N5181B-UNW | Schmale-Impuls-Modulation |
| N5181B-UNX | Geringes Phasenrauschen |
| N5181B-UNY | Erweitertes geringes Phasenrauschen |
| N5181B-UNZ | Schnelles Frequenz-Schalten |
| N5181B-CD1 | CD-ROM mit Dokumentations-Set |
| Upgrades | |
| N5181BU-006 | Instrumenten-Sicherheit und entnehmbare Speicherkarte |
| N5181BU-099 | Erweiterte Lizenz-Key-Upgradebarkeit |
| N5181BU-1EA | Hohe Ausgangsleistung |
| N5181BU-1EQ | Niedrig spezifizierte Leistung (kleiner -110 dBm) |
| N5181BU-1ER | Flexibler Referenz-Eingang (1...50 MHz) |
| N5181BU-303 | Multifunktions-Generator |
| N5181BU-HDT | Differenzieller Trigger-Adapter |
| N5181BU-SD0 | Kein interner, nicht-flüchtigert Speicher/Solid-State-Drive |
| N5181BU-UNT | AM-, FM-, Phasen-Modulation |
| N5181BU-UNW | Schmale-Impuls-Modulation |
| N5181BU-UNZ | Schnelles Frequenz-Schalten |
Keysight N51xx Serie Modell-Vergleich
| Modell | ▸N5166B CXG | ▸N5171B EXG | ▸N5181B MXG |
| Frequenzbereich | 9 kHz...3 GHz 9 kHz...6 GHz | 9 kHz...1 GHz 9 kHz...3 GHz 9 kHz...6 GHz | 9 kHz...3 GHz 9 kHz...6 GHz |
| Vorteile/Einsatz | Allzweck-Vektor-Signal-Generator mit internem 120-MHz-Basisband-Generator. Unterstützt PathWave Signal Generation (Signal Studio) Signal-Playback | Schneller Durchsatz, längere Betriebszeit, kosteneffiziente Leistung, optimiert für Fertigungstests. | Hervorragende Hardware-Performance, einschließlich exzellenter Phasenrausch- und Störungseigenschaften |
| Phasenrauschen bei 1 GHz, 20 Hz Offset | -119 dBc/Hz | -122 dBc/Hz | -146 dBc/Hz |
| Spurious bei 1 GHz (Nicht-Harmonische) | -72 dBc | -72 dBc | -96 dBc |
| Ausgangsleistung | +18 dBm | +21 dBm | +24 dBm |
| USB Power-Meter | ✓ | ✓ | ✓ |
| Step-/Listen-Sweep | ✓ | ✓ | ✓ |
| Bandbreite (BBG, Vektor) | 120 MHz | - | - |
| Arbiträr-Signal-Speicher (Vektor) | 512 MS | 512 MS | 1024 MS |
| AM, FM, ΦM, Puls | ✓ | ✓ | ✓ |
| I/Q-Modulation | ✓ | - | - |
| Impulsfolge | ✓ | ✓ | ✓ |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
