Keysight P938xB Streamline Serie VNA 9kHz bis 20GHz
ab €
32.764,27
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der 4-Port-USB-PC-Vektor-Netzwerk-Analysatoren der Serie P938xB
- Sehr kompakte 4-Port-USB-PC-VNAs bis 20 GHz.
- Frequenzbereiche bis herunter zu 9 kHz.
- Verschiedene Optionen und Hardware-Zubehör wie z. B. Kalibrierung/ECal.

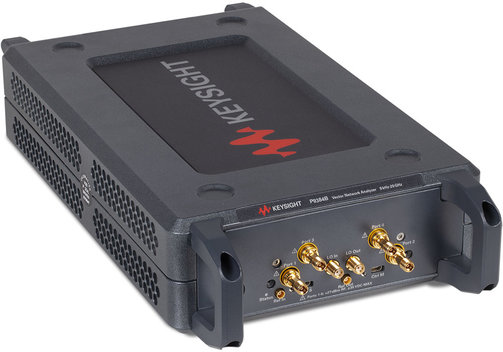

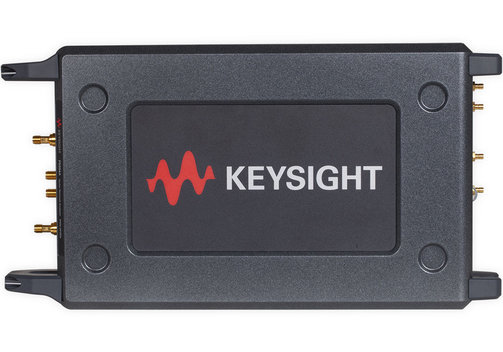

Keysight P938xB Streamline Serie VNA 9 kHz bis 20 GHz
Modelle P9382B, P9384B USB PC-VNA
Die VNA der Keysight P938xB Streamline-Serie sind tragbare PC-Vektor-Netzwerk-Analysatoren für USB. Die 4-Port-Modelle decken einen Frequenzbereich von 9 kHz bis 9 GHz oder 20 GHz ab. Die P938xB-Serie bietet eine exzellente Leistung für die allgemeine Netzwerk-Analyse passiver Komponenten. Mit Software-Anwendungen wie der erweiterten Zeitbereichsanalyse mit TDR und "Automatic Fixture Removal" können Sie passive Komponenten mit der gleichen Leistung wie bei einem Tischgerät einfach charakterisieren.
Modell-Übersicht
| Modell | P9382B | P9384B |
| Ports | 4 | |
| Frequenzbereich | 9 kHz...9 GHz | 9 kHz...20 GHz |
| Dynamikbereich | 115 dB (bei 4 GHz, Details siehe Datenblatt) | |
| Trace-Rauschen | 0,0015 dBeff (10 kHz IFBW) | |
| Zykluszeit (typ. 2-Port Cal, max. IFBW, 201 Punkte) | 15 ms | |
| Quellenleistung | -50...+8 dBm | |
| Stabilität (typ.) | 0,005 dB/°C | |
| Anschlüsse | 3,5 mm (Buchse) | 3,5 mm (Buchse) |
| Abmessungen (mm) | 68 x 176 x 333; 2,82 kg | |

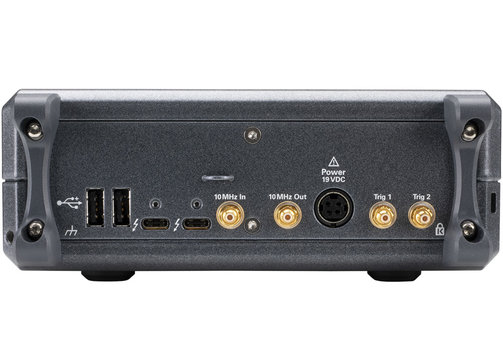

| Schnittstelle | Thunderbolt 3-Anschlüsse: USB Typ-C, 2 Anschlüsse (Verbindung mit Host-PC), Typ-A (nur USB 2.0), 2 Anschlüsse (Verbindung mit USB-Peripheriegeräten) | |
| Versorgung | Externes Netzteil | |
| Erforderliches PC-System | Empfohlenes mind. Intel Core i7 10. Generation, Windows 10 (64 bit) OS, 4 GB min./16 GB empfohlener Speicher, min. 4 GB Festplattenspeicher, min. 1024x768 Bildschirmauflösung, Verbindung mit VNA min. Thunderbolt 3 und 4 | |
Anwendungssoftware
Rufen Sie uns an oder senden Sie uns Ihre Anfrage, um weitere Informationen zu den Lizenz-Optionen zu erhalten.
| Modell | Beschreibung | |
| S97007B | Software zum automatischen Entfernen (Automatic Removal) | |
| S97010B | Zeitbereichsanalyse | |
| S97011B | Erhöhte Zeitbereichsanalyse mit TDR | |
| S97082B | Scaler-Mischer/Wandler-Messungen | |
| S97551B | Messen mit mehreren Geräten (die Software ermöglicht einen vollwertigen Multi-Port-VNA, wenn zwei P938xB-Geräte kaskadiert werden) | |
| S97552B | Mehrkanal-Kalibrierungsassistent | |
| S97553B | Mehrkanal-Kalibrierungsmessungen mit Schaltinstrumenten (P9164A, P9165A, P9164B, P9165B unterstützt) | |
| S94050B | Vector-Netzwerk-Analysator (VNA)-Simulator - Standard | S9405xB läuft auf Ihrem PC und simuliert VNA-Funktionen ohne VNA-Hardware |
| S94051B | Vektor-Netzwerk-Analysator (VNA)-Simulator - erweitert | |
Empfohlenes Zubehör
| Modell | Beschreibung |
| Y1700A-002 | Rackmontage-Satz |

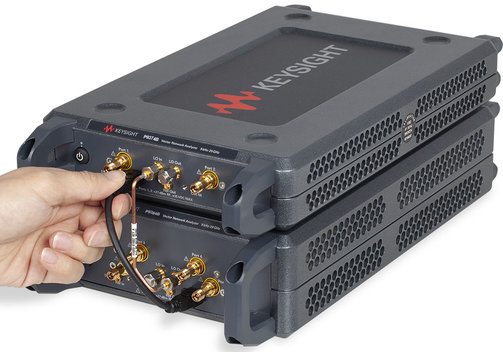

| Y1701A-002 | Enthält Verbindungskabel für Konfigurationen mit zwei VNAs. Für jeden weiteren VNA ist ein weiteres Kit erforderlich. Option 002 für P93xxB bis zu 20 GHz |
| Y1701A-400 | Enthält eine Thunderbolt-3-Kabelbaugruppe mit USB-Typ-C-Anschlüssen für den Anschluss an einen Host-PC. Option 400 mit einem 500-mm-Kabel und einer Halterung |
| Y1701A-401 | Enthält eine Thunderbolt-3-Kabelbaugruppe mit USB-Typ-C-Anschlüssen für den Anschluss an einen Host-PC. Option 401 mit einem 800-mm-Kabel und einer Halterung |
| Y1710A-002 | Hartschalenkoffer |
| Y1740A-100 | Konfektioniertes Kabel, 3,5 mm (Stecker) auf 3,5 mm (Stecker), 26,5 GHz |
| Y1740A-200 | Konfektioniertes Kabel, 2,92 mm (Stecker) auf 2,92 mm (Stecker), 40 GHz |
| Y1740A-300 | Konfektioniertes Kabel, 2,4 mm (Stecker) auf 2,4 mm (Stecker), 50 GHz |
| Y1740A-310 | Konfektioniertes Kabel, 2,4 mm (Stecker) auf 2,92 mm (Stecker), 40 GHz |
| N4431D | Elektronisches Kalibrier-Modul (ECal), 13,5 GHz, 50 Ω, 4-Port |
| N4433D | Elektronisches Kalibrier-Modul (ECal), 26,5 GHz, 50 Ω, 4-Port |
Modell-Vergleich Keysight Streamline Serie VNA
| Serie | Keysight ▸P937xA Streamline-Serie VNA | Keysight ▸P937xB Streamline-Serie VNA | Keysight ▸P938xB Streamline-Serie VNA |
| Frequenzbereich | 300 kHz...4,5 GHz 300 kHz...6,5 GHz 300 kHz...9 GHz 300 kHz...14 GHz 300 kHz...20 GHz 300 kHz...26,5 GHz | 9 kHz...4,5 GHz 9 kHz...6,5 GHz 9 kHz..9 GHz 9 kHz..14 GHz 9 kHz..20 GHz 9 kHz..26,5 GHz 100 kHz...26,5 GHz 100 kHz...44 GHz | 9 kHz...9 GHz 9 kHz...20 GHz |
| Anschlüsse | 2 | 2 | 4 |
| Dynamikbereich (10 Hz IFBW) | 115 dB | 115 dB | 115 dB |
| Trace-Tauschen | 0,003 dBeff (1 kHz IFBW) | 0,0015 dBeff (10 kHz IFBW) | 0,0015 dBeff (10 kHz IFBW) |
| Zykluszeit (Typ 2-Port Cal, max. IFBW, 210 Punkte) | 23 ms | 15 ms | 15 ms |
| Quellenleistung | -40...+7 dBm | -50...+8 dBm | -50...+8 dBm |
| Stabilität (typ.) | 0,005 dB/°C | 0,005 dB/°C | 0,005 dB/°C |
| Abmessungen (mm) | 48 x 176 x 333; 1,90 kg | 48 x 176 x 333; 1,88 kg | 68 x 176 x 333; 2,82 kg |
| Automativ Fixture Removal | ✓ | ✓ | ✓ |
| Zeitbereichsanalyse | ✓ | ✓ | ✓ |
| Erweiterte Zeitbereichsanalyse mit TDR | - | ✓ | ✓ |
| Frequenz-Offset-Modus | ✓ | ✓ | ✓ |
| Skalar kalibrierte Mischer/Wandler Messungen | ✓ | ✓ | ✓ |
| Möglichkeit, die Anzahl der Testports zu erweitern | ✓ | ✓ | ✓ |
| Upgrade auf höhere Frequenzen | ✓ (bis 26,5 GHz) | ✓ (bis 20/44 GHz) | ✓ (bis 20 GHz) |
| Multiboard kalibrierte Messungen mit externer Schaltmatrix | ✓ | ✓ | ✓ |
| Schnittstelle zum PC | USB 3.0 | USB 3.0 | USB 3.0 |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Preis auf Anfrage
Preis auf Anfrage
