PicoScope PicoBNC+ NVH Diagnostics-Kit

Vorteile des Pico Automotive NVH-Kits - Noise, Vibration, Harshness

• Preiswerte, innovative Lösung für NVH-Probleme.
• Modulare Lösung für Ihren Laptop/PC, basierend auf den Pico Automotive-Scopes.
• Umfangreiche und dennoch übersichtliche, klar verständliche Windows-Software.

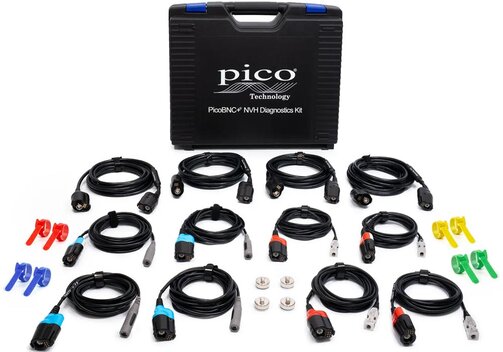

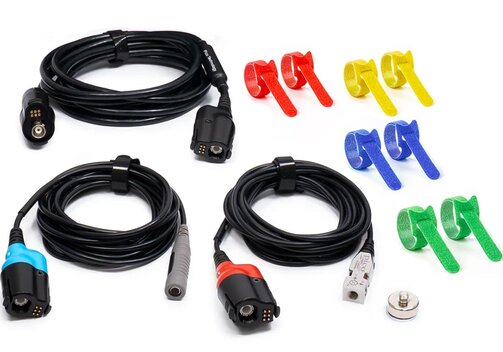

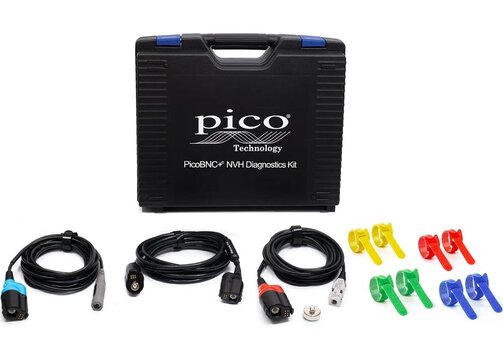

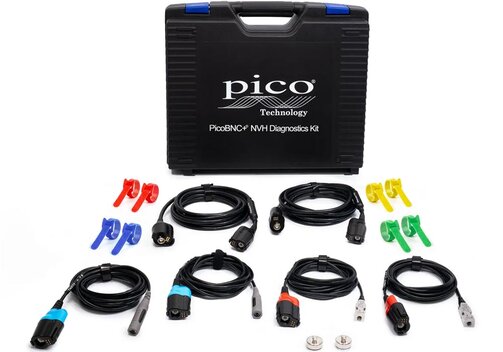

PicoScope PicoBNC+ NVH Diagnostics Kit

NVH = Noise + Vibration + Harshness (Geräusch + Vibration + Härte/"Rauheit"). Akustische oder haptische Phänomene im Fahrzeug, die ein Fahrzeuginsasse empfindet und die den Fahrkomfort mindern.

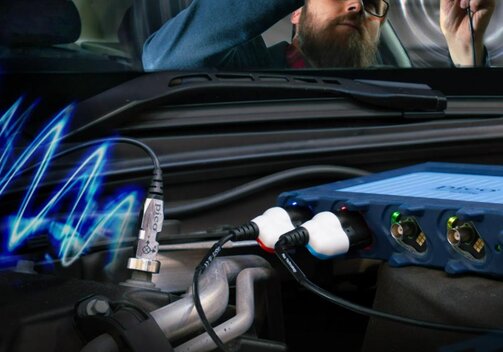

Das PicoBNC+ NVH Diagnostics Kit ist ein wertvolles Werkzeug für die Analyse von NVH-Problemen in Fahrzeugen. Es basiert auf den Pico Automotive-Scopes, verwendet Ihren Laptop für die Anzeige und kombiniert schnelle Erfassung und Analyse von Fahrzeug-Daten mit einer klar verständlichen Präsentation der Ergebnisse.

Typische Anwendungen des PicoScope PicoBNC+ NVH Diagnostics Kit

Kundenbeschwerden über Geräusche und Vibrationen im Fahrzeug beruhen auf subjektiven Wahrnehmungen, die sich oft nur schwer beschreiben lassen. Dies stellen den Techniker in der Werkstatt vor eine große Herausforderung, schon bevor die eigentliche Diagnose und Fehlerbehebung beginnt. Mit dem PicoBNC+ NVH Diagnostics Kit kann das Fahrzeug im Betrieb auf der Straße gemeinsam mit dem Kunden schnell und einfach getestet und die NVH-Wahrnehmung verifiziert und analysiert werden. Die erfassten Daten können analysiert und mit zuvor erfassten Daten fehlerfreier Fahrzeuge verglichen werden.

• Messen

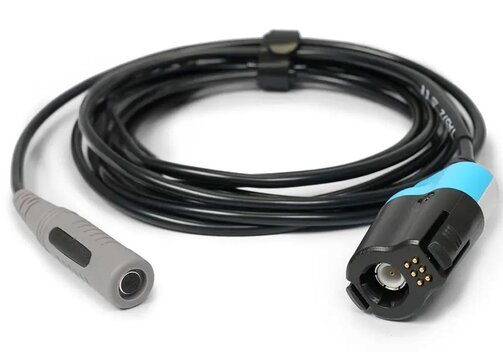

  Beschleunigungssensoren und Mikrofone erfassen Schwingungs- und Schalldaten während einer Testfahrt oder eines statischen Probelaufs.
• Identifizieren
  Die Software ordnet die Frequenzen den Fahrzeugkomponenten zu – Räder, Motorlager, Antriebswelle, Lager – und zeigt Ihnen, welche davon die Ursache ist.
• Bestätigen
  Objektive Daten ersetzen subjektive Meinungen. Zeigen Sie dem Kunden die Messwerte, vergleichen Sie diese mit einer als einwandfrei bekannten Referenz und fahren Sie mit sachlichen, fundierten Datenfort.
• Überprüfen
  Führen Sie nach der Reparatur einen erneuten Test mit derselben Konfiguration durch. Die Daten belegen, dass die Reparatur erfolgreich war – für Sie und für den Kunden.

Schnellere Einrichtung. Weniger Testzyklen. Bessere Ergebnisse.

Jede Schwingung hat eine Frequenz. Diese Frequenz verrät Ihnen die Quelle. Die Software übernimmt den Abgleich - Sie erhalten eine klare Antwort.

• Zwölf Achsen - vier Ecken, ein Test

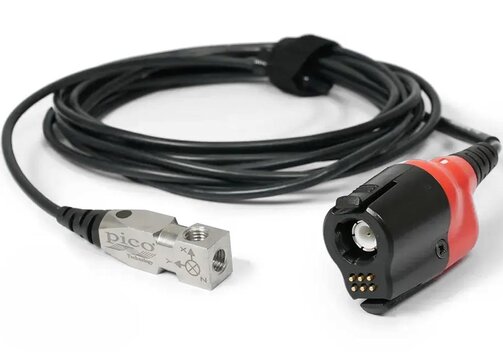

  Jeder dreiachsige Beschleunigungssensor erfasst Längs-, Quer- und Vertikalschwingungen über einen einzigen PicoScope-Kanal. Vier Beschleunigungssensoren an einem Vierkanal-Oszilloskop decken in einem einzigen Fahrtest jede Ecke des Fahrzeugs ab. Früher waren dafür mehrere Durchläufe mit Neukonfiguration zwischen jedem Durchlauf erforderlich.
• Einfacher Anschluss - einfache Einrichtung

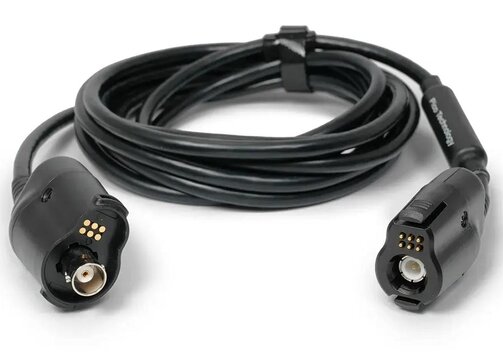

  Das PicoBNC+ NVH-Setup von Pico erfordert keine zusätzlichen Kabel oder Boxen. Stecken Sie das Kabel einfach in einen der BNC+-Anschlüsse des PicoScope-Oszilloskops und schon können Sie mit dem Test beginnen.
• Keine Konfiguration - einstecken, testen
  Die automatische Sondenerkennung von PicoBNC+ bedeutet, dass die Software jede Sonde beim Anschließen identifiziert und die richtigen Einstellungen anwendet. Keine manuelle Eingabe von Sondentyp oder Empfindlichkeitswerten. Ein Fehlerpotenzial weniger, eine Quelle für unzuverlässige Ergebnisse weniger.
• Keine Batterie - immer einsatzbereit
  PicoBNC+ NVH-Sonden sind batterielos. Keine leeren CR123-Batterien vor einem Fahrtest. Kein Ersatzbestand, der verwaltet werden muss. Keine Ausfallzeiten durch Wartung. Die Sonde ist bereit, wenn Sie es sind.
• Keine Registrierung - keine Aktivierungscodes
  Sofort einsatzbereit mit jedem PicoScope für die Automobilindustrie.

Modell-Übersicht

PicoDiagnostics NVH BNC+ Spezifikationen
