Vorteile des modularen Mehrkanal-SMU-Systems PZ2100
- Flexible Konfigurationen mit 1 HE 4-Slot-Mainframe und 5 SMU-Moduloptionen.
- Bis 20 Kanäle in einem Gerät.
- SMU mit integriertem Impulsgeber/Digitalisierer macht zusätzliche Instrumente überflüssig.
Keysight PZ2100 Präzisions-SMU mit hoher Kanaldichte

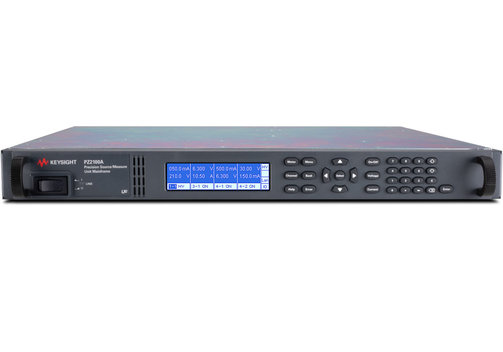

Keysight PZ2100 ist ein System von modularen Mehrkanal-Präzisions-SMUs. Das PZ2100A selbst ist ein 1-HE-Mainframe mit voller Breite und 4 Steckplätzen. Mit einer Auswahl an 5 Typen von SMU-Modulen kann der Benutzer individuelle Systeme zusammenstellen - mit SMUs mit hoher Auflösung, hoher Geschwindigkeit oder hoher Kanaldichte. Mit den Modulen mit hoher Kanaldichte können Systeme bis 20 Kanälen konfiguriert werden. Das hochauflösende/Niederstrommodul hat eine Auflösung bis 10 fA, das Hochgeschwindigkeitsmodul hat eine Digitalisierungsrate bis 15 MS/s.

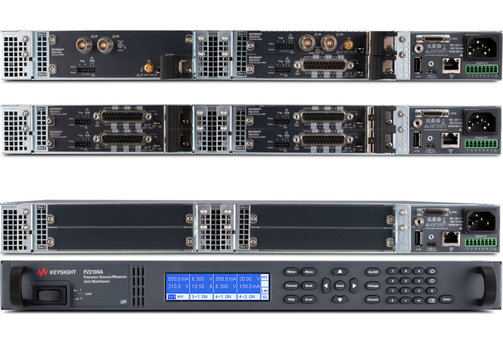

- 1 HE Mainframe mit voller Breite und 4 Steckplätzen ermöglicht flexible Konfigurationen.
- 5 SMU-Module zur Auswahl: Versionen mit hoher Auflösung, hoher Geschwindigkeit oder hoher Kanaldichte.
- Bis 20 Kanäle in einem Gerät.
- SMU mit integriertem Impulsgeber/Digitalisierer macht zusätzliche Instrumente überflüssig.
- Breiter Ausgangsbereich bis 210 V/3,5 ADC/10,5 A Impuls.
- Niedrige Strommessung mit hoher Auflösung von min. 10 fA.
- Dynamische/gepulste Messung mit 15 MS/s Abtastrate und 10 µs schmalem Puls.
- Großer Dynamikbereich mit Auto-Ranging und nahtlosem Ranging.
- Einfache Integration und Zeiteffizienz.
- Die Single-Box-Lösung vereinfacht die Synchronisation mit mehreren SMUs bei einer Genauigkeit von <50 ns.
- Benutzerfreundliche GUI beschleunigt das Test-Prototyping, Debugging und die Fehlersuche.
- SCPI-Programmierung über LAN/Ethernet, USB oder GPIB für eine einfache Anpassung an verschiedene Umgebungen.
- PathWave IV Curve Software PW9251A (schnelle I/V-ähnliche lizenzierte Software) ermöglicht schnelle Messungen ohne Programmierung.
Modell-Übersicht

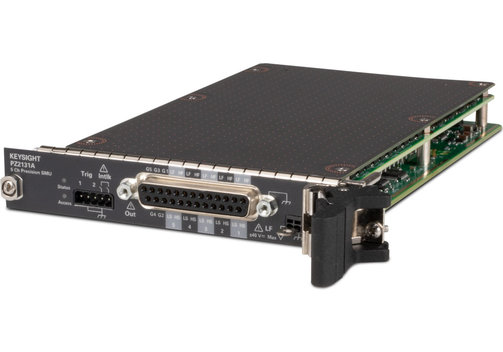

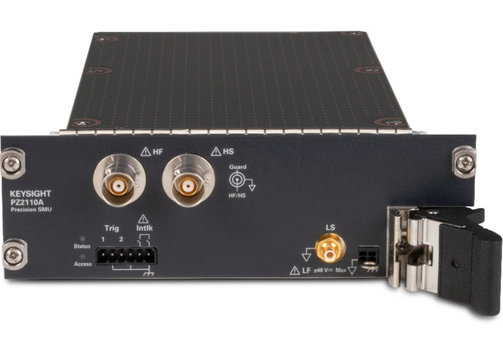

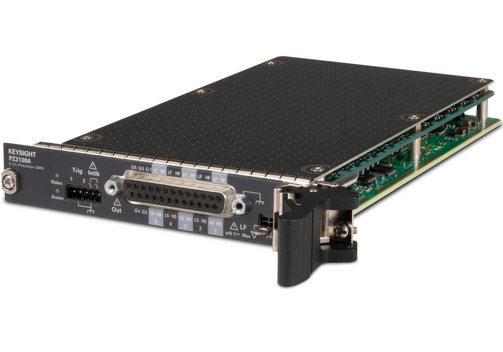

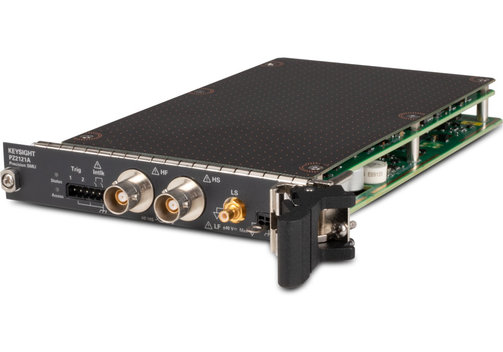

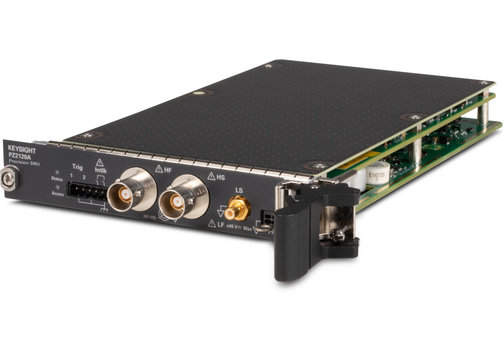

| Model | PZ2100A | PZ2110A | PZ2120A | PZ2121A | PZ2130A | PZ2131A |
| Beschreibung | 1-HE-Mainframe mit voller Breite | SMU-Modul mit hoher Auflösung/Niedrigstrom | Hochgeschwindigkeits-SMU-Modul | SMU-Modul mit hoher Kanaldichte | ||
| Steckplätze | 4 Steckplätze für SMU-Module PZ2110A, PZ2120A, PZ2121A, PZ2130A, PZ2131A | Belegt 2 Steckplätze | Belegt 1 Steckplatz | Belegt 1 Steckplatz | ||
| Kanäle | Bis 20 in einem System | 1 | 1 | 5 | ||
| Bereich, Spannung | Abhängig von den Modulen | 210 V | 60 V | 60 V | 30 V | 30 V |
| Bereich, Strom | Abhängig von den Modulen | 315 mADC | 3,5 ADC | 3,5 ADC | 500 mADC | 500 mADC |
| Auflösung | Abhängig von den Modulen | 10 fA (triax.) | 100 fA | 100 fA | 100 pA | 10 pA |
| Impuls | Abhängig von den Modulen | 315 mA/20 µs | 10,5 A/50 µs | 10,5 A/10 µs | - | 500 mA/100 µs |
| Digitizer-Modus | Abhängig von den Modulen | 1,25 MS/s | 1 MS/s | 15 MS/s | - | 500 kS/s |
| Typische Anwendungen | Mainframe | Präzisions-SMU für Schwachstromanwendungen, RF-Komponententest | Hochgeschwindigkeits-SMU für dynamische/gepulste Messungen, VCSEL, DVT für IC, IC-Funktionstest (>3 A oder >200 kS/s erforderlich) | SMU mit hoher Kanaldichte für Mehrkanalanwendungen, Bias-Quelle für IC-Tests, Burn-in-Test von ICs/Modulen | ||
| Anzeige | LCD | - | ||||
| Schnittstellen | USB, LAN/Eternet/LXI, GPIB | Anschluss für Slot im Mainframe PZ2100A | ||||
Zubehör für die Serie PZ2100
| Modell | Beschreibung | PZ2100A | PZ2110A | PZ2120/21A | PZ2130/31A | Hinweis |
| PX0101A-001/002 | BNC-Kabel mit Aderendhülse (1,5 m/3 m) | - | ✓ | ✓ | ✓ | Für Trigger-/Interlock-Anschluss |
| PX0102A-001/002 | Rauscharmes Triaxial-Kabel (1,5 m/3 m) | - | ✓ | - | - | Für High-Force-/Sense-Anschlüsse |
| PX0103A-001/002 | Triaxial-zu-SMB Kabel (1,5 m/3 m) | - | ✓ | ✓ | - | Für Low-Klemme |
| PX0104A-001/002 | Triaxial-Hochstromkabel, 4 A (1,5 m/3 m) | - | - | ✓ | - | Für High-Force-/Sense-Anschluss |
| PX0105A-001/002 | BNC-Kabel mit niedriger Induktivität (1,5 m/3 m) | - | - | ✓ | - | Für Anwendungen mit schmalen Impulsen |
| PX0106A | 25-poliger Sub-D auf 5 SMB-Adapter | - | - | - | ✓ | |
| PX0107A | Adapter für rauscharmen Filter | - | - | - | ✓ | Für rauscharme Spannungsquellen |
| PX0108A-001/002 | BNC-zu-SMB Kabel (1,5 m/3 m) | - | ✓ | ✓ | ✓ | Für Low-Klemme (PZ2110A/20/21A) |
| PX0110A | Micro Sub-D GPIB-Kabeladapter für PZ2100A, 0,25 m | ✓ | - | - | - | Für GPIB-Anschluss |
| PX0111A | Slotblocker für PZ2100A (2x) | ✓ | - | - | - | Für Wartung, Ersatz bei Verlust |
| PX0112A | Blindpanelsatz für PZ2100A (4x) | ✓ | - | - | - | Für Wartung, Ersatz bei Verlust |
| PX0113A | Rackmontagesatz für PZ2100A | ✓ | - | - | - | |
| PX0114A | Mikro-Sub-D-GPIB-Kabel für PZ2100A, 1 m | ✓ | - | - | - | Für GPIB-Anschluss |
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
