Vorteile des Rigol M301 Einbaurahmens für Mess-/Schaltsysteme mit Digitalmultimeter

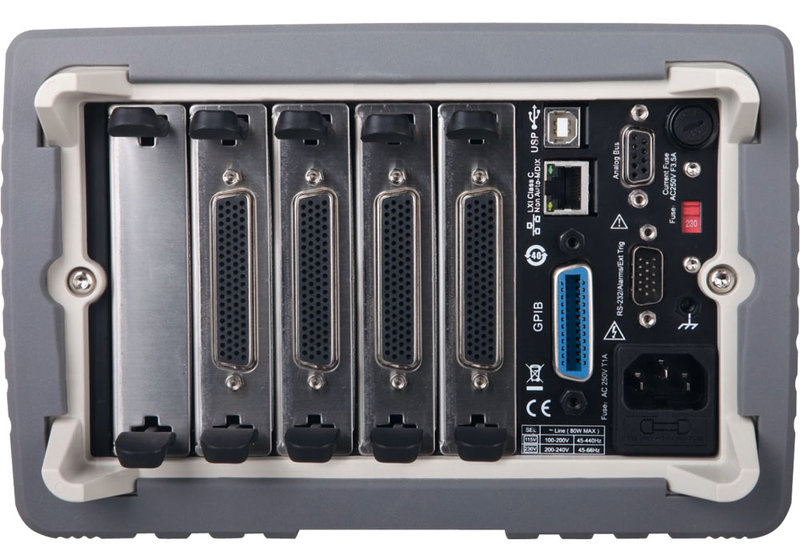

  • Mainframe/Einbaurahmen mit 4 Slots für flexible Signal-Verschaltung.
  • Mit installiertem Digital-Multimeter-Modul.
  • PC-Schnittstellen: USB 2.0, LAN/LXI, GPIB und RS232

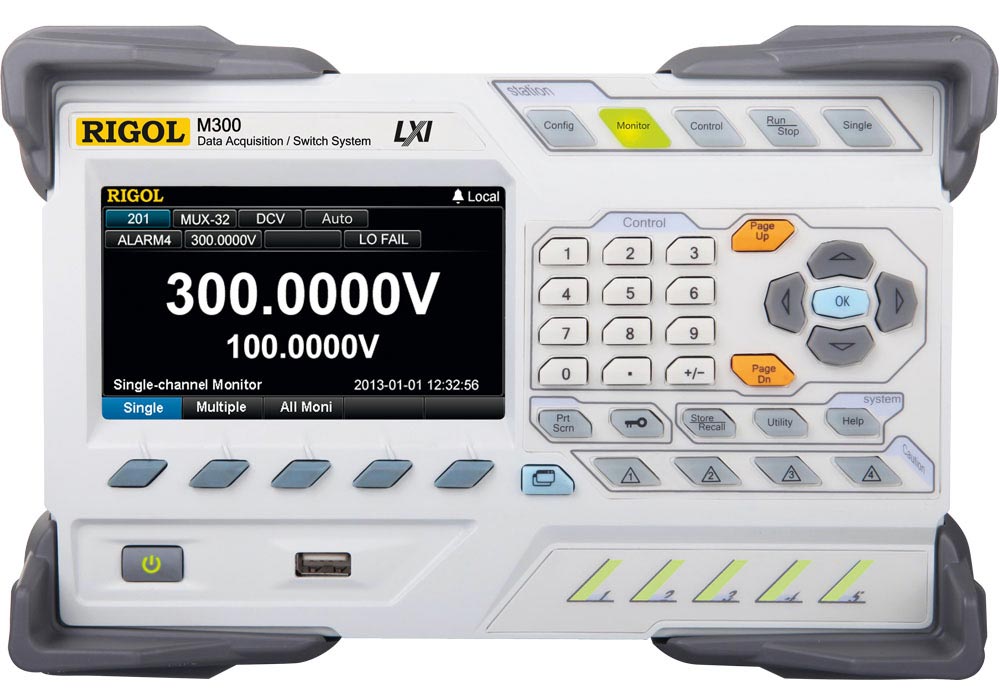

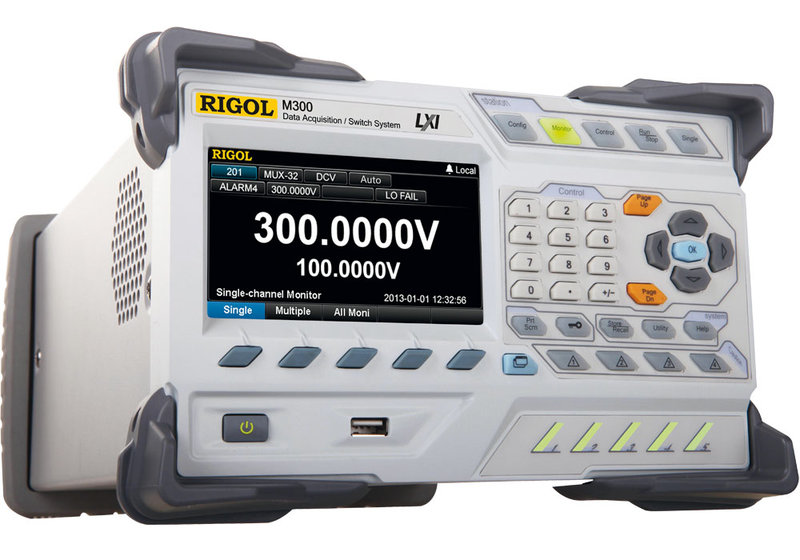

Rigol M301 modulares Mess-, Schalt-System und Logger inkl. DMM

Das modulare Datenerfassungs- und Switch-System Rigol M301 kombiniert präzises Messen mit flexibler Signal-Verdrahtung für viele Kanäle. Die 4 Slots können nach Bedarf mit verschiedenen Modulen bestückt werden. Ein präzises 6½-Digit Multimeter ist in dieser Version bereits installiert. Ideal für Test-Systeme mit vielen Messpunkten/Signalen, während der Entwicklungsphase oder für Produktions-Prozesse.

  • Flexibles Switching/Signal-Schalten.
  • Einsetzbar auch unabhängig vom PC.
  • USB Logging.
  • Interval-Scanning mit Speicherung von bis zu 100.000 Messwerten mit Zeit-Stempel.
  • 10 Modul-Typen zu Auswahl.
  • 6½-Digit DMM inkl./installiert.
  • Math-Statistik: Mittelwert, Max./Min., SDEV.
  • Kaskadierung möglich.
  • 4,3" (10,9 cm) grafisches LCD mit intuitivem GUI.
  • Interfaces: USB 2.0 Fullspeed Host und Device, LAN (LXI-C), GPIB, RS232. SCPI-Kommando-Set.

Modell-Übersicht

Modell Beschreibung
M300 Main-Frame 5 Steckplätze für bis zu 320 Kanäle; 10,9 cm grafisches LCD. Größe (mm) 159 x 239 x 373, ca. 5,7 kg. Schnittstellen: USB 2.0 Fullspeed, Host & Device, LAN/LXI (10/100 Mbit), GPIB, RS232; SCPI-kompatibel.
M301 Main-Frame 4 Steckplätze + DMM; 10,9 cm grafisches LCD. Größe (mm) 159 x 239 x 373, ca. 5,7 kg. Schnittstellen: USB 2.0 Fullspeed, Host & Device, LAN/LXI (10/100 Mbit), GPIB, RS232; SCPI-kompatibel.
Inkl. 6½-Digit DMM.
MC3065 DMM -
6½-Digit DMM-Modul
DC Spannung (200 mV...300 V), DC Strom (200 µA...1 A), AC echter Effektivwert: AC Spannung (200 mV...300 V, 3 Hz...300 kHz), AC Strom (200 µA...1 A, 3 Hz...10 kHz), Widerstand (200 Ω...10 MΩ), Frequenz/Periode (3 Hz...1 kHz/1 MHz), Temperatur (RTD, Thermischer Widerstand/Thermistor, Thermoelement B, E, J, K, N, R, S, T)
Modell Beschreibung Kanal-Zahl Verbindung zu DMM Scan-Geschwindigkeit Open/Close-Geschwindigkeit Daten Isolation
MC3120 MUX20 -
Multiplexer
20 (2-/4-Draht) ja 60 Kanäle/s 200 Kanäle/s 300 Veff, 1 Aeff, 50 VA, Bandbreite 1 MHz 300 Veff
MC3132 MUX32 -
Multiplexer
32 (2-/4-Draht) ja 60 Kanäle/s 200 Kanäle/s 300 Veff, 1 Aeff, 50 VA, Bandbreite 1 MHz 300 Veff
MC3164 MUX64 -
Single-ended Multiplexer
64 (2-Draht) ja 60 Kanäle/s 200 Kanäle/s 300 Veff, 1 Aeff, 50 VA, Bandbreite 1 MHz 300 Veff
MC3324 MIX24 -
Mix-Multiplexer Spannung/Strom
20 Spannung, 4 Strom (2-/4-Draht) ja 60 Kanäle/s 200 Kanäle/s 300 Veff, 1 Aeff, 50 VA, Bandbreite 1 MHz 300 Veff
MC3416 ACT -
Actuator
16 SPDT - - 200 Kanäle/s 300 Veff, 2 Aeff, 60 VA, Bandbreite 1 MHz 300 Veff
MC3648 MATRIX -
Matrix-Schalter
4x8 (2-Draht) - - 200 Kanäle/s 300 Veff, 1 Aeff, 50 VA, Bandbreite 1 MHz 300 Veff
MC3534 MFC -
Multifunktions-Modul
4x 8 bit DIO-Ports (TTL, 5 V/3,3 V/2,5 V CMOS u. a., Lese/Schreib-Geschw. 100/s). 4 Totalizer (max. Zählung 232-1; 10 MHz oder 100 kHz; Lese-Geschw. 100/s). 4 Analog-Ausgänge (12 bit, Auflösung 1 mV, Einschwingzeit 1 ms bis 0,01% der Ausgabe; max. 10 mA).
Terminal-/Anschluss-Module
M3TB20 20-Kanal MUX Terminal-Box Für MC3120
M3TB32 32-Kanal MUX Terminal-Box Für MC3132, MC3232
M3TB64 64-Kanal MUX Terminal-Box Für MC3164, MC3264
M3TB24 24-Kanal MUX Terminal-Box MC3324
M3TB16 Actuator Terminal-Box MC3416
M3TB34 Multifunktions-I/O Terminal-Box MC3534
M3TB48 Matrix Terminal-Box MC3648

Lieferumfang: M301 Mainframe mit DMM-Modul (weitere Module nicht inkl., diese werden nach Bedarf individuell kombiniert), Netzkabel, USB-Kabel, Mixed-Interface Separator-Kabel, Ersatzsicherungen, Quick-Guide, Software/Handbuch per Download.

Software: Optional Ultra Acquire Pro
